Automatyczne tworzenie kombinacji

W przypadku oddziaływań na mosty drogowe oprócz podstawowych reguł kombinacji według EN 1990 należy uwzględnić także dodatkowe reguły kombinacji podane w normie EN 1991-2. W tym celu programy RFEM i RSTAB oferują automatyczną kombinatorykę, którą można aktywować w Danych ogólnych po wybraniu normy EN 1990 + EN 1991-2. Częściowe współczynniki bezpieczeństwa i współczynniki kombinacji zależne od kategorii oddziaływania są ustawiane automatycznie przy wyborze odpowiedniego załącznika krajowego.

Als grundlegende Anforderungen an ein Tragwerk werden in den Grundlagen der Tragwerksplanung eine ausreichende Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit genannt. Dabei sind Tragwerke so auszuführen, dass durch Ereignisse wie Anprall eines Fahrzeuges keine Schadensfolge entsteht.

Oprócz określania obciążeń, w obliczeniach konstrukcji drewnianych należy uwzględnić pewne aspekty dotyczące kombinatoryki obciążeń. W przeciwieństwie do konstrukcji stalowych, w których największe obciążenie wynika z wszystkich niekorzystnych oddziaływań, w konstrukcjach drewnianych wartości wytrzymałości zależą od czasu trwania obciążenia i wilgotności drewna. Należy również uwzględnić specjalne właściwości przy obliczaniu stanu granicznego użytkowalności. Poniższy artykuł omawia wpływy na wymiarowanie elementów drewnianych i wyjaśnia, w jaki sposób jest to możliwe dzięki programom RSTAB i RFEM.

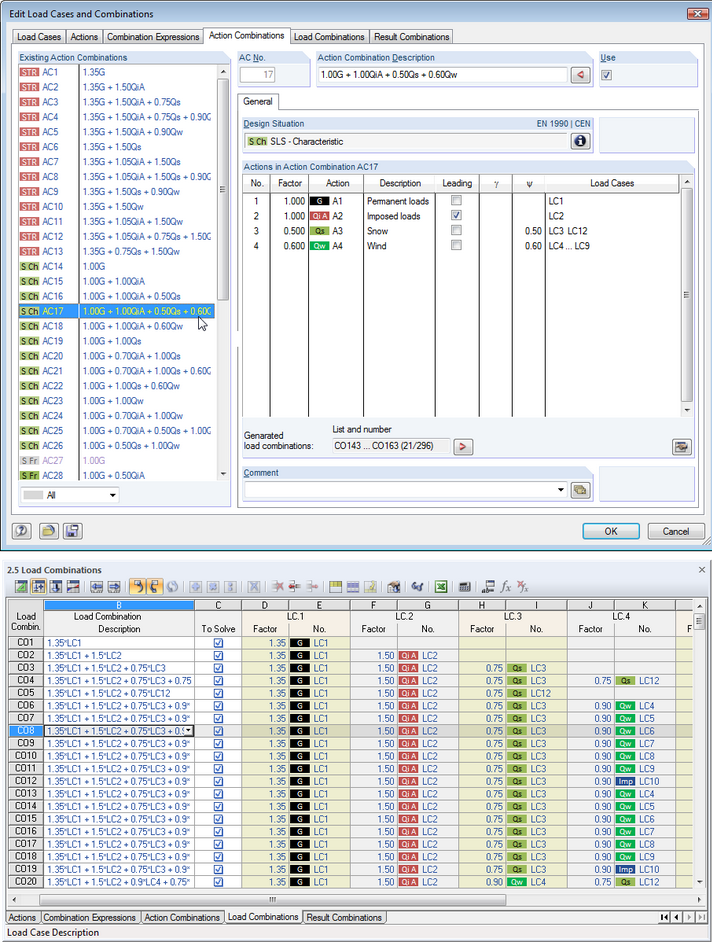

Okno dialogowe Dane podstawowe zawiera szeroką gamę norm oraz opcję automatycznego tworzenia kombinacji. Dostępne są poniższe normy:

• EN 1990:2002
• EN 1990 + EN 1995:2004 (Drewno)
• EN 1990 + EN 1991-2; Mosty drogowe
• EN 1990 + EN 1991-3; Dźwigi
• EN 1990 + EN 1997
• wg DIN 1055-100:2001-03
• DIN 1055-100 + DIN 1052:2004-08 (drewno)
• DIN 1055-100 + DIN 18008 (Glass)
• DIN 1052 (uproszczony) (drewno)
• DIN 18800:1990
• ASCE 7-10
• ASCE 7-10 NDS (Drewno)
• ACI 318-14
• IBC 2015
• CAN/CSA S 16.1-94:1994
• NBCC: 2005
• NBR 8681
• IS 800:2007
• SIA 260:2003
• SIA 260 + SIA 265:2003 (drewno)
• BS 5950-1:2000
• GB 50009-2012
• CTE DB-SE

W przypadku norm europejskich (EC) dostępne są następujące załączniki krajowe:

• DIN EN 1990/NA:2009-05 (Niemcy)
• NBN EN 1990 - ANB: 2005 (Belgia)
• BDS EN 1990:2003/NA:2008 (Bułgaria)
• DK EN 1990/NA:2007-07 (Dania)
• SFS EN 1990/NA:2005 (Finlandia)
• NF EN 1990/NA:2005/12 (Francja)
• ELOT EN 1990:2009 (Grecja)
• UNI EN 1990/NA:2007-07 (Włochy)
• IS EN 1990:2002 + NA:2010 (Irlandia)
• LVS EN 1990:2003/NA:2010 (Łotwa)
• LST EN 1990/NA:2010-11 (Litwa)
• LU EN 1990/NA:2011-09 (Luksemburg)
• MS EN 1990:2010 (Malezja)
• NEN EN 1990/NA:2006 (Holandia)
• NS EN 1990/NA:2008 (Norwegia)
• ÖNORM EN 1990:2007-02 (Austria)
• NP EN 1990:2009 (Portugalia)
• PN EN 1990/NA:2004 (Polska)
• SR EN 1990/NA:2006-10 (Rumunia)
• SIST EN 1990: 2004/A1:2005 (Słowenia)
• SS EN 1990:2008 (Singapur)
• SS EN 1990/BFS 2010:28 (Szwecja)
• STN EN 1990/NA:2009-08 (Słowacja)
• UNE EN 1990 2003 (Hiszpania)
• CSN EN 1990/NA:2004-03 (Republika Czeska)
• BS EN 1990/NA:2004-12 (Wielka Brytania)
• TKP EN 1990/NA:2011 (Białoruś)
• CYS EN 1990:2002 (Cypr)

Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.

W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
