Bei der Bemessung von Stahlbetonbauteilen nach EN 1992‑1‑1 [1] sind nichtlineare Verfahren der Schnittgrößenermittlung für die Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit möglich. Dabei werden die Schnittgrößen und Verformungen unter Berücksichtigung des nichtlinearen Schnittgrößen-Verformungs-Verhaltens bestimmt. Die Berechnung der Spannungen und Dehnungen im gerissenen Zustand liefert in der Regel Durchbiegungen, die deutlich über den linear ermittelten Werten liegen.

Расчёт на усталость по норме EN 1992-1-1 должен быть выполнен для конструктивных элементов, подверженных большому диапазону напряжений и/или многочисленным изменениям нагрузки. В этом случае расчётные проверки бетона и арматуры выполняются отдельно. Существует два альтернативных метода расчёта.

В этой статье мы расскажем вам на примере плиты из сталефибробетона, использование которых влияет на использование различных методов интегрирования и различное количество точек интегрирования.

RF-CONCRETE Surfaces:

Нелинейный расчет деформаций выполняется с помощью итерационного процесса, при котором учитывается жесткость в зоне с трещинами и зоне без трещин. При нелинейном моделировании железобетона, необходимо определить характеристики материалов, которые различаются в зависимости от толщины поверхности. Поэтому для определения высоты сечения, разделяет конечный элемент на определенное количество стальных и бетонных слоев.

Средняя прочность стали, используемая в расчете, основана на 'Технических условиях вероятностного моделирования', опубликованных техническим комитетом JCSS. Пользователь решает, будет ли прочность стали применяться до предела прочности на растяжение (возрастающая ветвь в пластической области). В отношении характеристик материала, можно контролировать диаграмму деформации-напряжения для прочности на сжатие и растяжение. При определении прочности бетона на сжатие, вы можете выбрать параболическую или параболическо-прямоугольную диаграмму деформации-напряжения. На растянутой стороне бетона возможно деактивировать прочность на растяжение или применить линейно-упругую диаграмму, диаграмму по условиям моделирования CEB-FIB 90:1993 или задать, чтобы остаточное напряжение при растяжении бетона учитывало усиление от растяжения между трещинами.

Кроме того, вы можете указать, какие значения результатов должны отображаться после завершения нелинейного расчета предельного состояния по пригодности к эксплуатации:

• Деформации (общие, местные, основанные на недеформированной/деформированной системе)
• Ширина раскрытия трещин, глубина трещины и расстояние между трещинами для верхней и нижней сторон, в главных направлениях I и II соответственно
• Напряжения бетона (напряжение и деформация в главном направлении I и II) и арматуры (деформация, площадь, профиль, защитный слой и направление в каждом направлении армирования)

RF-CONCRETE Members:

Нелинейный расчет деформаций каркасов выполняется в процессе итерации, при котором учитывается жесткость в зонах с трещинами и без трещин. Характеристики материала для бетона и арматурной стали, применяемые при нелинейном расчете, могут быть выбраны в зависимости от предельного состояния. Доля прочности бетона на растяжение между трещинами (растяжение-жесткость) может быть учтена либо посредством модифицированной диаграммы напряжения-деформации арматурной стали, либо путем учета остаточной прочности бетона на растяжение.

• Итерационный нелинейный расчет деформаций для стержневых и плитных конструкций из железобетона путем определения жесткости соответствующего элемента при заданных нагрузках
• Расчет деформаций железобетонных поверхностей с трещинами (состояние II)
• Общий нелинейный расчет на устойчивость сжатых стержней из железобетона; например, по норме EN 1992-1-1, 5.8.6
• Жесткость бетона при растяжении, применяемая между трещинами
• Большое количество национальных приложений для расчета по норме Еврокод 2 (EN 1992-1-1:2004 + A1:2014, смотри EC2 для RFEM)
• Дополнительный учет долговременных воздействий, таких как ползучесть или усадка
• Нелинейный расчёт напряжений в арматурной стали и бетоне
• Нелинейный расчет ширины раскрытия трещин
• Широкие возможности настройки данных для расчёта

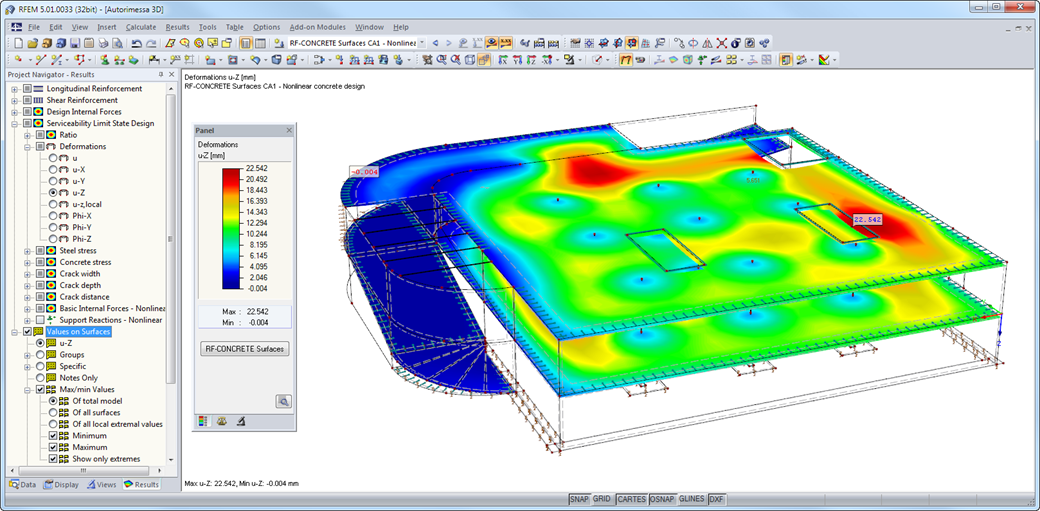

• Графическое представление результатов, интегрированное в RFEM; например, деформация или провисание плоской железобетонной плиты
• Численные результаты наглядным образом организованные в таблицах и графическое изображение результатов на модели
• Полная интеграция результатов в протокол результатов RFEM

После завершения расчета, в модуле отобразятся наглядные таблицы результатов нелинейного расчета. Хорошо понятным способом отобразятся и все промежуточные значения. Графическое отображение расчетных коэффициентов, деформаций, напряжений в бетоне и арматурной стали, ширины раскрытия трещин, глубины раскрытия трещин и расстояния между трещинами в RFEM позволяет быстро найти критические области или области с образованием трещин.

Сообщения об ошибках или примечания, касающиеся расчета, помогут вам найти проблемы в расчете. Поскольку результаты расчета отображаются в виде поверхностей или точек, включая все промежуточные результаты, можно просмотреть все подробности расчета.

Благодаря возможности экспорта таблиц ввода и результатов в MS Excel, данные остаются доступными для дальнейшего использования в других программах. Полная интеграция результатов в протокол результатов RFEM гарантирует надежное проектирование конструкций.
