RF-BETON NL | Ergebnisse

Bei der Bemessung von Stahlbetonbauteilen nach EN 1992‑1‑1 [1] sind nichtlineare Verfahren der Schnittgrößenermittlung für die Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit möglich. Dabei werden die Schnittgrößen und Verformungen unter Berücksichtigung des nichtlinearen Schnittgrößen-Verformungs-Verhaltens bestimmt. Die Berechnung der Spannungen und Dehnungen im gerissenen Zustand liefert in der Regel Durchbiegungen, die deutlich über den linear ermittelten Werten liegen.

Der Ermüdungsnachweis nach EN 1992-1-1 ist für tragende Bauteile zu führen, welche großen Spannungsschwingbreiten und/oder vielen Lastwechseln ausgesetzt sind. Die Nachweise für den Beton und für die Bewehrung werden separat geführt. Es stehen zwei alternative Nachweismethoden zur Verfügung.

In diesem Artikel wird für Sie am Beispiel einer Platte aus Stahlfaserbeton beschrieben, welchen Einfluss die Verwendung unterschiedlicher Integrationsmethoden und einer unterschiedlichen Anzahl an Integrationspunkten auf das Berechnungsergebnis hat.

RF-BETON Flächen:

Die nichtlineare Verformungsberechnung erfolgt durch einen iterativen Prozess, bei dem die Steifigkeiten im ungerissen und gerissenen Zustand berücksichtigt werden. Für die nichtlineare Stahlbetonmodellierung müssen Materialeigenschaften erfasst werden, die über die Flächenhöhe variieren. Aus diesem Grund wird zur Erfassung der Querschnittshöhe das finite Element in eine gewisse Anzahl von Stahl- und Betonschichten unterteilt.

Die in der Berechnung verwendeten mittleren Betonstahlfestigkeiten basieren auf dem vom Ausschuss JCSS veröffentlichten 'Probabilistic Model Code'. Dabei bleibt dem Anwender überlassen, ob die Stahlfestigkeit bis zur Bruchzugfestigkeit (ansteigender Ast im plastischen Bereich) angesetzt wird. Bei den Materialeigenschaften des Betons lassen sich die Arbeitslinien für Druck- und Zugfestigkeit steuern. Für den Ansatz der Betondruckfestigkeit kann zwischen parabel- und parabel-rechteckförmigem Spannungs-Dehnungs-Verlauf gewählt werden. Auf der Zugseite des Betons kann die Zugfestigkeit deaktiviert, ein linear elastischer Verlauf, ein Verlauf nach CEB-FIB Model Code 90:1993 und eine Betonrestzugfestigkeit für die Berücksichtigung der Zugversteifung zwischen den Rissen angesetzt werden.

Der Anwender kann wählen, welche Ergebniswerte er nach der nichtlinearen Berechnung im Grenzzustand der Gebrauchstauglichkeit erhalten möchte:

• Verformungen (global, lokal bezogen auf das unverformte / verformte System)
• Rissbreiten, Risstiefen, Rissabstand für die obere und untere Seite jeweils in Hauptrichtung I und II
• Spannungen des Betons (Spannung und Dehnung in Hauptrichtung I und II) und der Bewehrung (Dehnung, Fläche, Profil, Deckung und Richtung in jede Bewehrungsrichtung)

RF-BETON Stäbe:

Die nichtlineare Berechnung von Stabwerken erfolgt durch einen iterativen Prozess, bei dem die Steifigkeiten im ungerissenen bzw. gerissenen Zustand ermittelt werden. Die in der nichtlinearen Berechnung verwendeten Materialkennwerte für Beton und Betonstahl sind je nach Grenzzustand wählbar. Die Mitwirkung der Betonzugfestigkeit zwischen den Rissen (Tension Stiffening) kann entweder mittels einer modifizierten Betonstahlarbeitslinie oder dem Ansatz einer Betonrestzugfestigkeit angesetzt werden.

• Iterative nichtlineare Verformungsberechnung von Stahlbetonstab- und -flächentragwerken mittels Bestimmung der jeweiligen Elementsteifigkeit unter der definierten Belastung.
• Verformungsberechnungen von gerissenen Stahlbetonflächen (Zustand II)
• Allgemeiner nichtlinearer Stabilitätsnachweis von Druckstäben aus Stahlbeton, z. B. nach 5.8.6 EN 1992-1-1
• Ansatz der Zugversteifung des Betons zwischen den Rissen (Tension Stiffening)
• Bei der Berechnung nach EN 1992-1-1:2004 + AC:2010 (EC 2) stehen eine Vielzahl Nationaler Anhänge (NA) zur Verfügung (siehe hierzu EC2 für RFEM).
• Optionale Berücksichtigung von Langzeiteinflüssen wie Kriechen und Schwinden
• Nichtlineare Berechnung der Spannungen im Betonstahl und Beton
• Nichtlineare Berechnung der Rissbreiten
• Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang

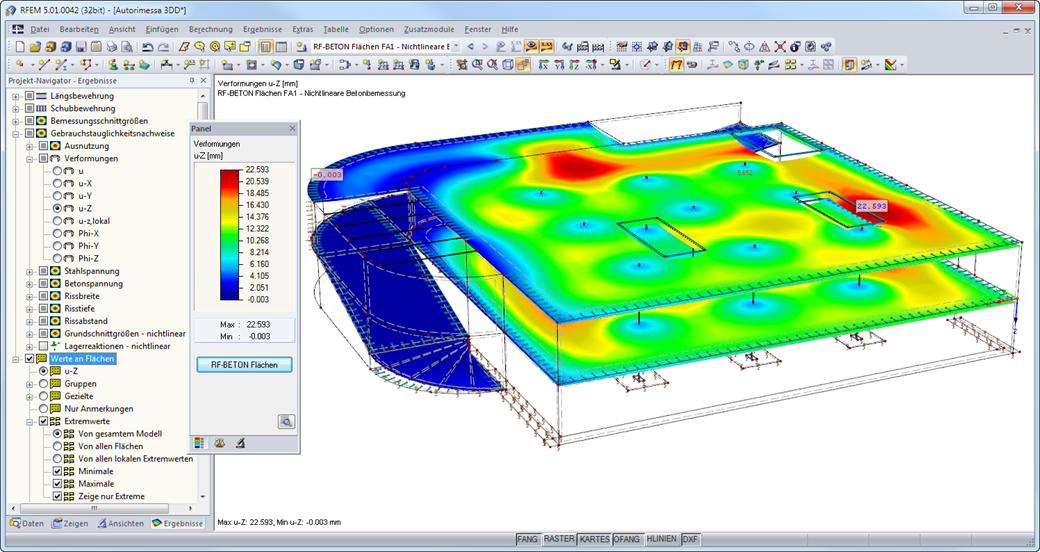

• In RFEM integrierte grafische Ausgabe der Ergebnisse, z.B. Verformung oder Durchhang einer Stahlbetonflachdecke
• Übersichtliche numerische Ergebnisausgabe in Masken und die Möglichkeit diese grafisch in der Struktur darzustellen
• Vollständige Integration der Ausgabe in das RFEM-Ausdruckprotokoll

Nach der Bemessung werden die Ergebnisse der nichtlinearen Berechnung in übersichtlichen Ausgabetabellen aufgelistet. Sämtliche Zwischenwerte sind nachvollziehbar mit angegeben. Die grafische Darstellung der Ausnutzung, Verformung, Beton- und Betonstahlspannungen, Rissbreiten, Risstiefen und Rissabstände in RFEM gestattet einen schnellen Überblick über gefährdete oder gerissene Bereiche.

Fehlermeldungen bzw. Hinweise zur Berechnung erleichtern das Auffinden von Bemessungsproblemen. Mit der flächen- oder punktweisen Ausgabe der Nachweise mit allen Zwischenergebnissen ist die Berechnung bis ins kleinste Detail nachvollziehbar.

Durch den optionalen Export der Eingabe- und Ergebnistabellen nach MS Excel stehen die Daten zur Weiterbearbeitung programmübergreifend zur Verfügung. Über die vollständige Integration der Ausgabe in das RFEM-Ausdruckprotokoll ist eine prüffähige statische Bemessung sichergestellt.
