- Применимо для стержней, заданных как блоки стержней
- Отдельный решатель, учитывающий 7 направлений деформации (ux, uy, uz,φx,φy,φz, ω) или 8 внутренних сил (N, Vu, Vv, Mt,pri, Mt,sej, Mu, Mv, Mω )
- Нелинейный расчёт по методу второго порядка
- Ввод несовершенств
- Расчет коэффициентов критической нагрузки и форм потери устойчивости, а также визуализация (включая депланацию)
- Интеграция в расчет стержней в дополнительных модулях RF-/STEEL AISC и RF-/STEEL EC3
- Доступно для всех тонкостенных стальных сечений
RF-/STEEL Warping Torsion | Характеристики
У вас есть какие-нибудь вопросы?
Длина: 01:02:00 min
Длина: 01:01:43 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:32 min
Функции продукта
Длина: 00:00:53 min
Длина: 01:05:28 min
Функции продукта
Длина: 00:00:32 min
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
Аддон Расчёт стальных конструкций в RFEM 6 теперь содержит функцию выполнения сейсмического расчёта по нормам AISC 341-16 и AISC 341-22. В настоящее время в нем содержится пять типов сейсмоустойчивых систем (SFRS).
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-16 подразделяется на две части: требования к стержням и требования к соединениям.
Расчёт рам, устойчивых к моменту, в соответствии с AISC 341-16 теперь возможен в аддоне Расчёт стальных конструкций для RFEM 6. Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям. В нашей статье рассмотрена требуемая прочность соединения. Ниже представлен пример сравнения результатов, полученных в программе RFEM и в руководстве по сейсмическому расчету AISC [2].
- Применимо для стержней, заданных как блоки стержней
- Отдельный решатель, учитывающий 7 направлений деформации (ux, uy, uz,φx,φy,φz, ω) или 8 внутренних сил (N, Vu, Vv, Mt,pri, Mt,sej, Mu, Mv, Mω )
- Нелинейный расчёт по методу второго порядка
- Ввод несовершенств
- Расчет коэффициентов критической нагрузки и форм потери устойчивости, а также визуализация (включая депланацию)
- Интеграция в расчет стержней в дополнительных модулях RF-/STEEL AISC и RF-/STEEL EC3
- Доступно для всех тонкостенных стальных сечений
Поскольку модуль RF-/STEEL Warping Torsion полностью интегрирован в модуль RF-/STEEL AISC и RF-/STEEL EC3, вводятся все данные так же, как и для обычного расчета в этих модулях. Нужно только выбрать опцию «Выполнить анализ депланации» в диалоговом окне «Подробности» во вкладке Кручение с депланацией (см. рисунок справа). В данном диалоговом окне можно также задать максимальное количество итераций.
Расчет на кручение с депланацией выполняется для блоков стержней в RF-/STEEL AISC и RF-/STEEL EC3. Вы можете задать для них граничные условия, такие как узловые опоры или высвобождения на концах стержней.
Кроме того, можно указать несовершенства для нелинейного расчета.
Результаты расчета деформаций при кручении отображаются в модулях RF-/STEEL AISC и RF-/STEEL EC3 обычным образом. Кроме прочих результатов, соответствующие окна результатов включают в себя также предельные значения искривления и кручения, внутренние силы и сводки расчета.

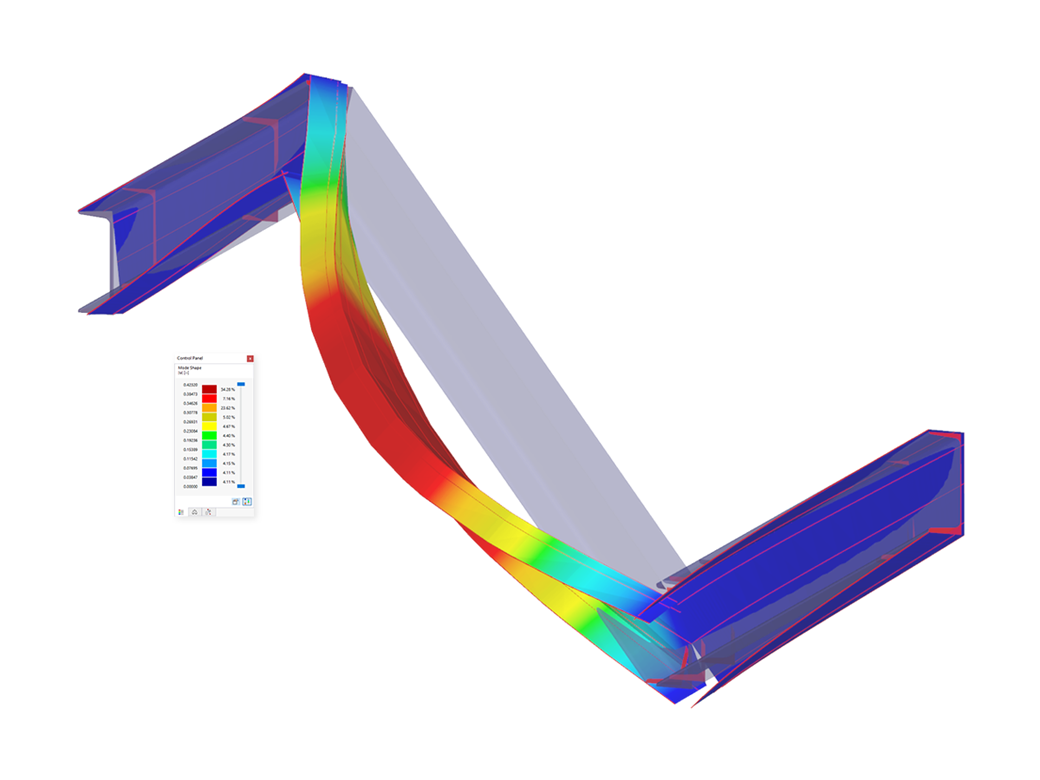

Графическое отображение формы колебаний (вкл. депланации) позволяет реально оценить поведение конструкции при потере устойчивости.
