- Použitelné pro pruty definované jako sady prutů
- Výpočet zohledňující 7 směrů deformací (ux, uy, uz, φx, φy, φz, ω) nebo 8 vnitřních sil (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω)
- Nelineární posouzení podle teorie druhého řádu
- Zadávání imperfekcí
- Výpočet součinitelů kritického zatížení i vlastních tvarů vybočení a jejich zobrazení (včetně deplanace)
- Integrace do navrhování prutů v přídavném modulu RF‑/STEEL EC3 a RF-/STEEL AISC
- Použitelné pro všechny tenkostěnné ocelové průřezy
RF-/STEEL Warping Torsion | Základní vlastnosti
Máte nějaké otázky?
Délka: 01:01:43 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:32 min
Funkce programu
Délka: 00:00:53 min
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
V addonu Posouzení ocelových konstrukcí programu RFEM 6 je nyní možné posouzení momentových rámů podle AISC 341-16. Výsledek seizmického posouzení je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje. V tomto příspěvku se budeme zabývat požadovanou pevností spoje. Uvedeme zde příklad porovnání výsledků programu RFEM a manuálu pro seizmickou analýzu AISC [2].
- Použitelné pro pruty definované jako sady prutů
- Výpočet zohledňující 7 směrů deformací (ux, uy, uz, φx, φy, φz, ω) nebo 8 vnitřních sil (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω)
- Nelineární posouzení podle teorie druhého řádu
- Zadávání imperfekcí
- Výpočet součinitelů kritického zatížení i vlastních tvarů vybočení a jejich zobrazení (včetně deplanace)
- Integrace do navrhování prutů v přídavném modulu RF‑/STEEL EC3 a RF-/STEEL AISC
- Použitelné pro všechny tenkostěnné ocelové průřezy
Protože je modul RF-/STEEL Warping Torsion plně integrován do modulů RF-/STEEL AISC a RF-/STEEL EC3, zadávají se údaje stejným způsobem jako pro obvyklé posouzení v těchto modulech. Je potřeba pouze vybrat možnost „Provést analýzu vázaného kroucení“ v dialogu Detaily (viz obrázek). V dialogu lze také zadat maximální počet iterací.
Analýza vázaného kroucení se provádí u sad prutů v přídavných modulech RF-/STEEL AIS a RF-/STEEL EC3. Můžeme pro ně stanovit okrajové podmínky jako jsou uzlové podpory nebo klouby na koncích prutů.
Pro nelineární výpočet lze také zadat imperfekce.
Výsledky analýzy deplanace se zobrazí v modulu RF-/STEEL EC3 a RF-/STEEL AISC obvyklým způsobem. Kromě dalších výsledků obsahují příslušné výstupní tabulky kritické deplanační a torzní hodnoty, vnitřní síly a shrnutí posouzení.

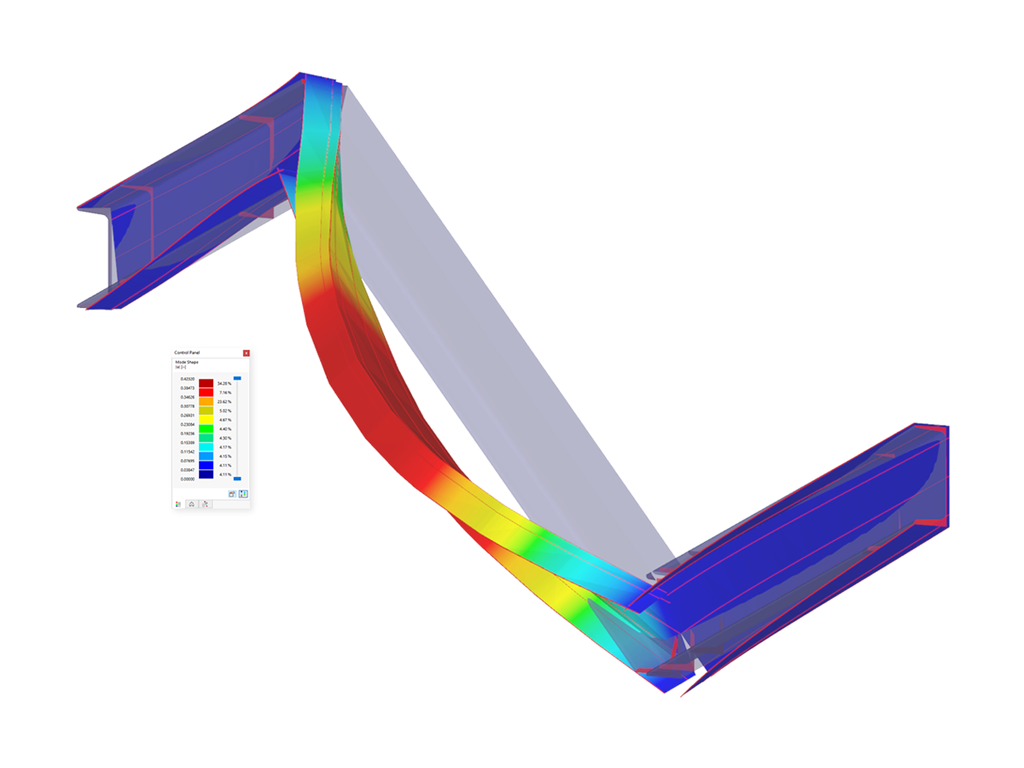

Grafické zobrazení vlastních tvarů (včetně deplanací) umožňuje realisticky vyhodnotit chování při vzpěru.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
