- Applicabile per aste definite come set di aste
- Risolutore separato che considera 7 direzioni di deformazione (ux, uy, uz, φx, φy, φz, ω) o 8 forze interne (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω )
- Verifica non lineare secondo l'analisi del secondo ordine
- Input di imperfezioni
- Calcolo dei coefficienti di carico critici e delle forme modali di instabilità, nonché la loro visualizzazione (incl. ingobbamento)
- Integrazione nella verifica delle aste nei moduli aggiuntivi RF-/STEEL AISC e RF-/STEEL EC3
- Disponibile per tutte le sezioni trasversali in acciaio a parete sottile
RF-/STEEL Warping Torsion | Caratteristiche
Hai delle domande?
Durata: 00:01:15 min
Durata: 01:02:00 min
Durata: 01:01:43 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:32 min
Caratteristiche del prodotto
Durata: 00:00:53 min
Durata: 01:05:28 min
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
La verifica del telaio di momento secondo AISC 341-16 è ora possibile nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti. Questo articolo copre la resistenza richiesta del collegamento. Viene presentato un esempio di confronto dei risultati tra RFEM e il Manuale di progettazione sismica AISC [2].
- Applicabile per aste definite come set di aste
- Risolutore separato che considera 7 direzioni di deformazione (ux, uy, uz, φx, φy, φz, ω) o 8 forze interne (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω )
- Verifica non lineare secondo l'analisi del secondo ordine
- Input di imperfezioni
- Calcolo dei coefficienti di carico critici e delle forme modali di instabilità, nonché la loro visualizzazione (incl. ingobbamento)
- Integrazione nella verifica delle aste nei moduli aggiuntivi RF-/STEEL AISC e RF-/STEEL EC3
- Disponibile per tutte le sezioni trasversali in acciaio a parete sottile
Poiché RF-/STEEL Warping Torsion è completamente integrato in RF-/STEEL AISC e RF-/STEEL EC3, i dati vengono inseriti nello stesso modo della normale verifica in questi moduli. È solo necessario selezionare l'opzione "Esegui analisi di ingobbamento" nella finestra di dialogo Dettagli, scheda Torsione di ingobbamento (vedere la figura a destra). È anche possibile definire il numero massimo di iterazioni in questa finestra di dialogo.
L'analisi della torsione di ingobbamento viene eseguita per set di aste in RF-/STEEL AISC e RF-/STEEL EC3. È possibile definire condizioni al contorno come vincoli esterni dei nodi o svincoli alle estremità delle aste.
È anche possibile specificare le imperfezioni per il calcolo non lineare.
I risultati dell'analisi della torsione di ingobbamento sono visualizzati in RF-/STEEL AISC e RF-/STEEL EC3 nel solito modo. Tra gli altri risultati, le finestre dei risultati corrispondenti includono i valori critici di ingobbamento e di torsione, le forze interne e il riepilogo del progetto.

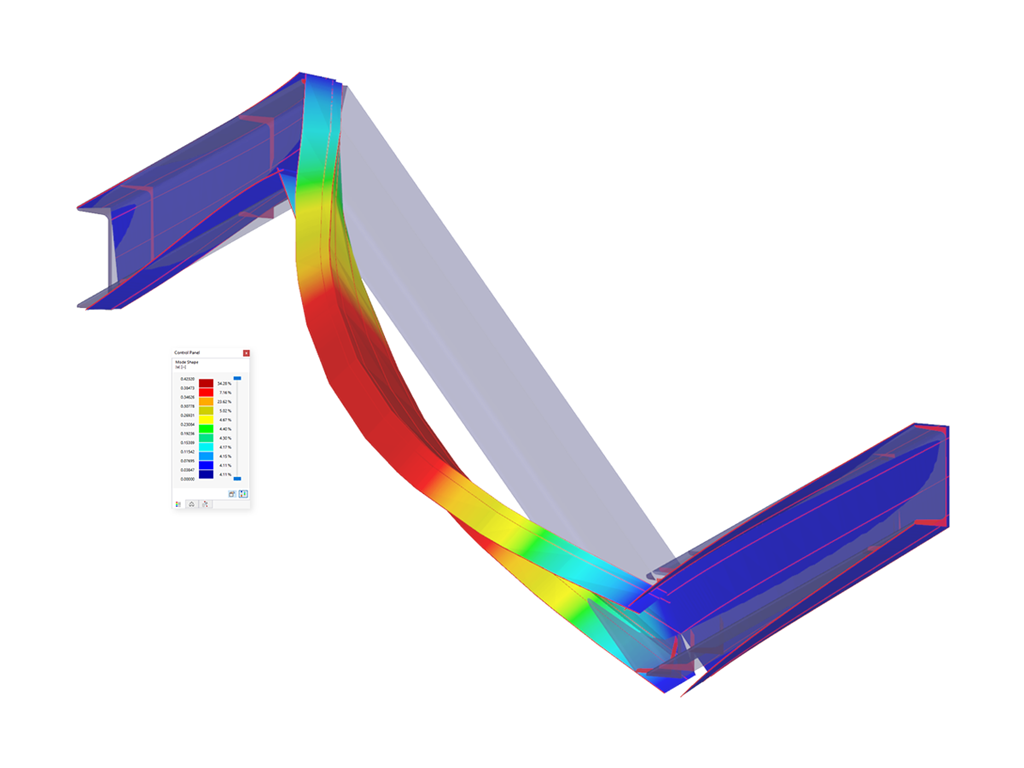

La visualizzazione grafica delle forme modali (incl. ingobbamento) consente una valutazione realistica del comportamento di instabilità.
