RF-/ALUMINUM ADM | Характеристики

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

Условия опирания балки, подверженной изгибу, необходимы для ее устойчивости к продольному изгибу с кручением. Если, например, однопролетная балка поддерживается сбоку в середине пролета, можно предотвратить прогиб сжатой полки и обеспечить двухволновую собственную форму. Эта дополнительная мера значительно увеличивает критический момент потери устойчивости плоской формы изгиба. В дополнительных модулях для расчета стержней можно с помощью окна вводных данных «Промежуточные опоры» задать на стержне различные типы боковых опор.

В случае, если сечение алюминиевого стержня состоит из тонких элементов, существует вероятность выхода из работы из-за местной потери устойчивости полки или стенки еще до того, как стержень достигнет полной прочности. В дополнительном модуле RF-/ALUMINUM ADM теперь есть три опции для определения номинальной прочности на изгиб для предельного состояния местной потери устойчивости M_nlb из раздела F.3 Руководства по проектированию алюминиевых конструкций 2015 года. Все три метода соответствуют разделам F.3.1 Метод средневзвешенного значения, F.3.2 Прямой метод прочности и F.3.3 Метод граничных элементов.

• Расчет стержней и блоков стержней на растяжение, сжатие, изгиб, сдвиг, кручение и комбинированные внутренние силы
• Расчет на устойчивость при изгибе и кручении
• Автоматическое определение эффективного радиуса инерции с помощью специальной интегрированной программы МКЭ (расчет собственных чисел) для общих условий нагружения и опирания
• Альтернативный аналитический расчёт эффективного радиуса инерции для стандартных ситуаций
• Возможность применения дискретных боковых опор к балкам
• Определение узловых опор для блоков стержней

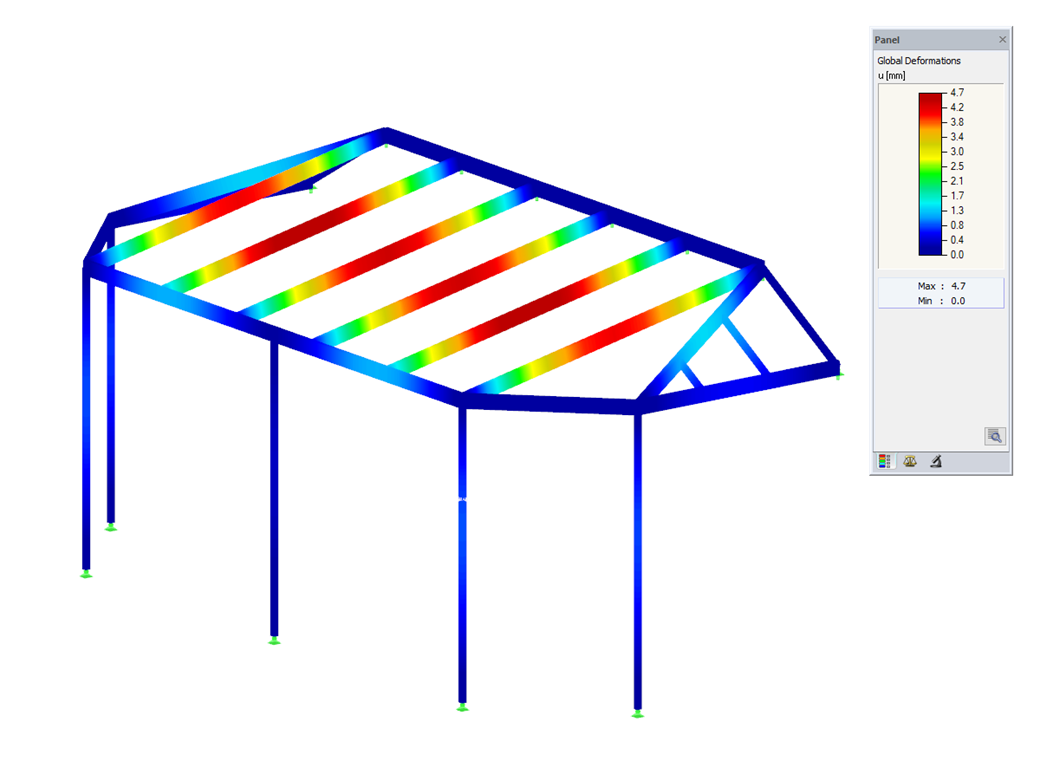

• Расчет на предельное состояние по пригодности к эксплуатации (прогиб)
• Оптимизация сечения
• Широкий выбор сечений, таких как прокатные двутавры, швеллеры, тавры, уголки, прямоугольные и круглые пустотелые профили, круглые стержни и многие другие.
• Подробная документация результатов, включая ссылки на формулы используемого норматива
• Различные возможности фильтрации и организации результатов, включая результаты, упорядоченные по стержням, сечениям, х-разрезам или загружениям, сочетаниям нагрузок и расчетным сочетаниям
• Таблица результатов для гибкости стержней и определяющих внутренних сил
• Метрические и британские единицы измерения

В первом окне результатов показаны максимальные расчетные соотношения и соответствующие расчеты для каждого рассчитанного загружения, сочетания нагрузок или расчетного сочетания.

В следующих окнах результатов показаны все подробные результаты, упорядоченные по отдельным критериям в расширяемых иерархических меню. Все промежуточные результаты along a member могут быть изображены для любого места. Таким образом, можно легко проследить, как были выполнены отдельные расчеты в модуле.

Все данные из модуля включаются в протокол результатов RFEM/RSTAB.

Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
