RF-/ALUMINIUM ADM | Funkcje

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

Warunki podparcia belki zginanej są decydujące dla jej nośności na zwichrzenie. Jeżeli, na przykład, belka jednoprzęsłowa jest utrzymywana z boku w środku przęsła, można zapobiec ugięciu pasa ściskanego i można wymusić dwufalową postać drgań własnych. Dzięki tej dodatkowej zmianie znacznie wzrasta moment krytyczny zwichrzenia. W modułach dodatkowych do wymiarowania prętów w oknie wprowadzania "Podpory pośrednie" można definiować różne typy podpór bocznych na pręcie.

Jeżeli przekrój pręta aluminiowego składa się z smukłych elementów, uszkodzenie może wystąpić z powodu lokalnego wyboczenia pasów lub środników, zanim pręt osiągnie pełną wytrzymałość. W module dodatkowym RF-/ALUMINIUM ADM dostępne są teraz trzy opcje określania nominalnej wytrzymałości na zginanie dla stanu granicznego wyboczenia lokalnego, M_nlb, z rozdziału F.3 w Podręczniku projektowania konstrukcji aluminiowych 2015. Trzy opcje obejmują sekcje F.3.1 Metoda średniej ważonej, F.3.2 Metoda wytrzymałości bezpośredniej i F.3.3 Metoda elementów ograniczających.

• Wymiarowanie prętów i zbiorów prętów dla rozciągania, ściskania, zginania, ścinania, skręcania oraz kombinacji sił wewnętrznych
• Analiza stateczności dla wyboczenia i zwichrzenia
• Automatyczne określanie efektywnego promienia bezwładności przez specjalne zintegrowane oprogramowanie (analiza wartości własnych) dla ogólnych warunków obciążenia i podparcia
• Alternatywne obliczenia analityczne efektywnego promienia bezwładności w sytuacjach standardowych
• Możliwość zastosowania oddzielnych podpór bocznych do belek
• Definicja podpór węzłowych dla zbiorów prętów

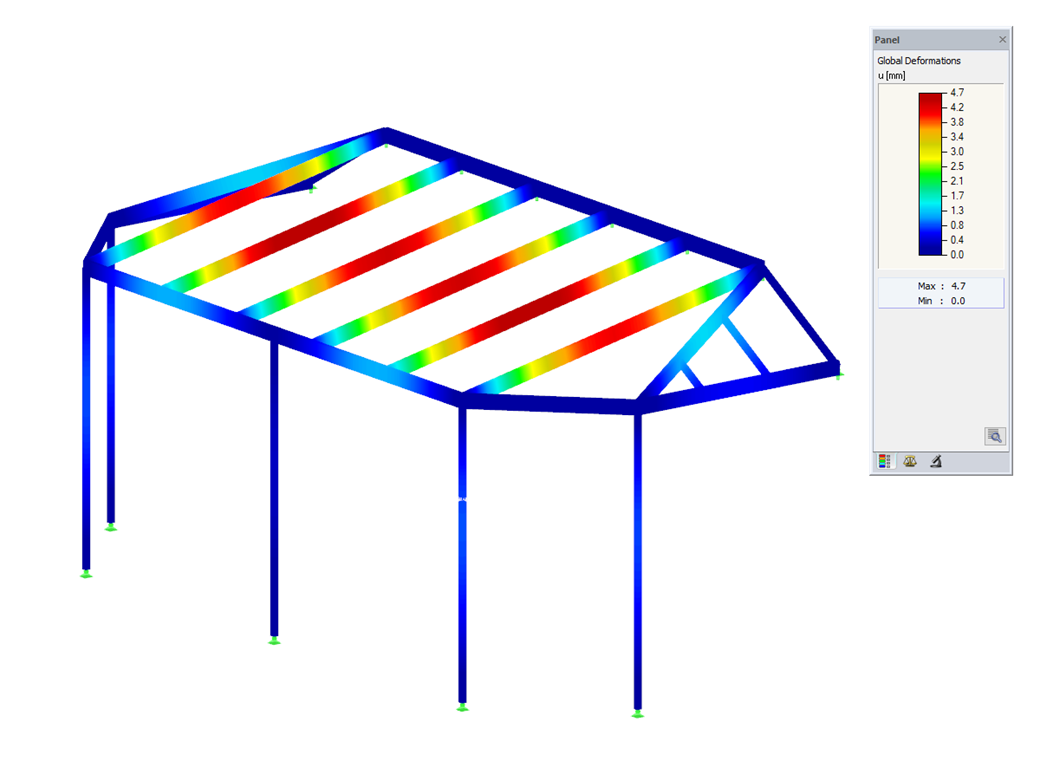

• Obliczenia w stanie granicznym użytkowalności (ugięcie)
• Optymalizacja przekroju
• Szeroki wybór dostępnych przekrojów, takich jak dwuteowniki walcowane, ceowniki, teowniki, kątowniki, profile zamknięte prostokątne i okrągłe, pręty okrągłe i wiele innych.
• Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
• Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów i położenia x lub według przypadków, kombinacji obciążeń i kombinacji wyników
• Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
• Jednostki metryczne i anglosaskie

Pierwsza tabela wyników pokazuje maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.

Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Oprócz tego można wyświetlać wszystkie wyniki pośrednie dla każdego miejsca wzdłuż długości pręta. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.

Pełne dane z modułu stanowią część protokołu wydruku programu RFEM/RSTAB.

Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
