- Полная интеграция в RFEM/RSTAB с импортом всех соответствующих внутренних сил
- Интеллигентная предустановка специфических расчётных параметров для потери устойчивости при изгибе
- Автоматическое определение распределения внутренних сил и классификация по DIN 18800, часть 2
- Возможность импорта приведенных длин из дополнительного модуля RF-STABILITY/RSBUCK. Для этого возможен удобный графический выбор соответствующей формы потери устойчивости.
- Оптимизация сечений
- Возможность расчета по обоим методам расчета по норме DIN 18800, часть 2
- Автоматическое определение наиболее неблагоприятного места расчёта, также для стержней с вутами
- Проверка предельных значений c/t по норме DIN 18800, часть 1
- Расчет любых тонкостенных сечений RFEM/RSTAB или SHAPE-THIN на сжатие и изгиб без взаимодействия по упруго-пластическому методу
- Расчет двутавровых прокатных и сварных профилей, двутавровых профилей, коробчатых профилей и труб, подверженных изгибу и сжатию, с помощью итерации по упруго-пластическому методу
- Наглядные и понятные расчётные проверки со всеми промежуточными значениями в краткой и подробной форме
- Спецификация стержней и блоков стержней
- Прямой экспорт всех результатов в MS Excel
- Руководство с примерами, рассчитанными вручную
Характеристики
У вас есть какие-нибудь вопросы?
Длина: 01:02:19 min
Длина: 01:02:00 min
Длина: 01:01:43 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:32 min
Функции продукта
Длина: 00:00:53 min
Длина: 01:05:28 min
Функции продукта
Длина: 00:00:32 min
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
Аддон Расчёт стальных конструкций в RFEM 6 теперь содержит функцию выполнения сейсмического расчёта по нормам AISC 341-16 и AISC 341-22. В настоящее время в нем содержится пять типов сейсмоустойчивых систем (SFRS).
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-16 подразделяется на две части: требования к стержням и требования к соединениям.
Расчёт рам, устойчивых к моменту, в соответствии с AISC 341-16 теперь возможен в аддоне Расчёт стальных конструкций для RFEM 6. Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям. В нашей статье рассмотрена требуемая прочность соединения. Ниже представлен пример сравнения результатов, полученных в программе RFEM и в руководстве по сейсмическому расчету AISC [2].
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
В отдельном диалоговом окне вы можете указать подробные настройки для расчета:
Метод расчета по DIN 18800
- Метод расчета 1 по эл. (321)
- Метод расчета 2 по эл. (322)
Метод расчёта
- Упруго-пластический по DIN 18800
- Упруго-упругое по публикации Knetschmar, J./Österordinater, P./beirow, B.
Предельная нагрузка основных сечений
- Основные сечения, которые включают в себя все сечения, которые не могут быть приданы к одинарным или двойным симметричным двутаврам, коробчатым сечениям или трубчатым сечениям, могут быть также рассчитаны по методу эквивалентных стержней для предотвращения потери устойчивости при изгибе. Тем не менее в данном случае пластические характеристики сечения определяются без условий взаимодействия. Допустимые пределы применения для данного подхода зависят от отношения существующей внутренней силы к полностью пластической внутренней силе. Пять полей ввода предоставляют возможность для пользовательского управления.
Проверка предела (c/t)
- В этом разделе диалога можно активировать или деактивировать проверку соотношений c/t.
Подход к расчетным сочетаниям
- При расчете расчетного сочетания, из-за наложения результатов на каждом месте стержня, получается результирующий блок, который не дает четко определить коэффициенты моментов. Таким образом, в данном разделе можно свободно задать общий коэффициент момента для расчета расчетных сочетаний. Предварительно заданные значения находятся на безопасной стороне, независимо от метода расчета.
- Полная интеграция в RFEM/RSTAB с импортом всех соответствующих внутренних сил
- Интеллигентная предустановка специфических расчётных параметров для потери устойчивости при изгибе
- Автоматическое определение распределения внутренних сил и классификация по DIN 18800, часть 2
- Возможность импорта приведенных длин из дополнительного модуля RF-STABILITY/RSBUCK. Для этого возможен удобный графический выбор соответствующей формы потери устойчивости.
- Оптимизация сечений
- Возможность расчета по обоим методам расчета по норме DIN 18800, часть 2
- Автоматическое определение наиболее неблагоприятного места расчёта, также для стержней с вутами
- Проверка предельных значений c/t по норме DIN 18800, часть 1
- Расчет любых тонкостенных сечений RFEM/RSTAB или SHAPE-THIN на сжатие и изгиб без взаимодействия по упруго-пластическому методу
- Расчет двутавровых прокатных и сварных профилей, двутавровых профилей, коробчатых профилей и труб, подверженных изгибу и сжатию, с помощью итерации по упруго-пластическому методу
- Наглядные и понятные расчётные проверки со всеми промежуточными значениями в краткой и подробной форме
- Спецификация стержней и блоков стержней
- Прямой экспорт всех результатов в MS Excel
- Руководство с примерами, рассчитанными вручную

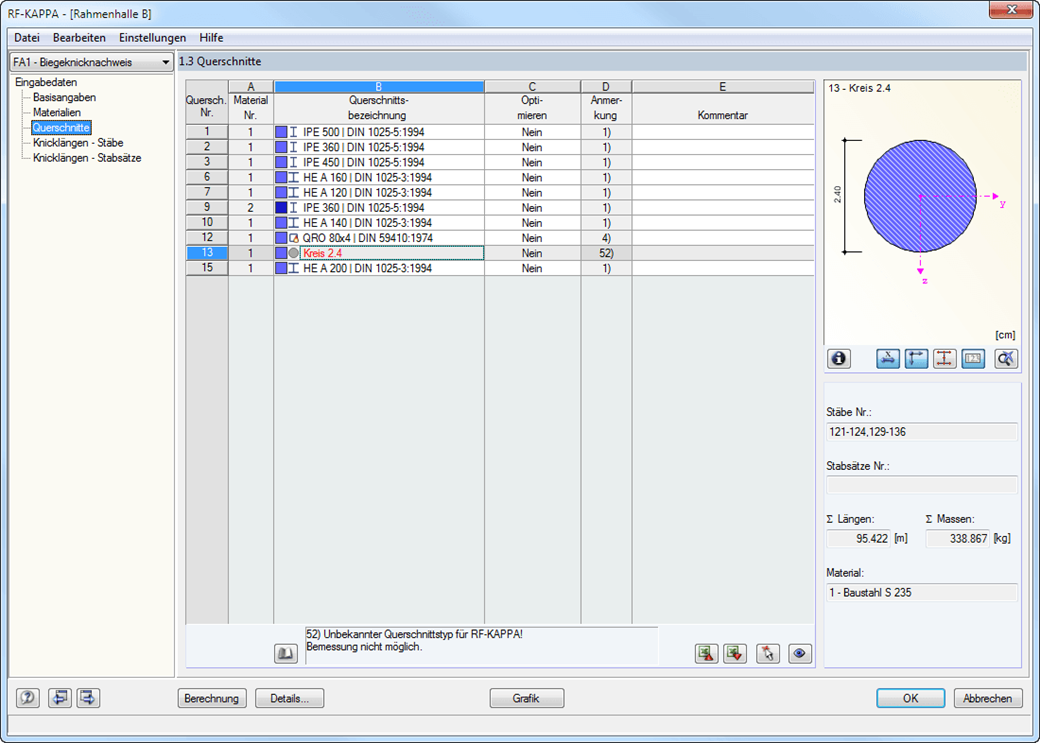

В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
