- Plná integrace do programu RFEM/RSTAB včetně importu všech příslušných vnitřních sil
- Inteligentní přednastavení návrhových parametrů specifických pro rovinný vzpěr
- Automatické stanovení průběhu vnitřních sil a klasifikace podle DIN 18800, část 2
- Možnost importu vzpěrných délek z přídavného modulu RF-STABILITY/RSBUCK. K tomu lze pohodlně graficky vybrat příslušný tvar vybočení
- Optimalizace průřezů
- Volitelný výpočet podle obou metod posouzení podle DIN 18800, část 2
- Automatické stanovení nejnepříznivějšího místa posouzení také pro pruty s náběhem
- Kontrola mezních hodnot c/t podle DIN 18800, část 1
- Posouzení libovolného tenkostěnného průřezu programu RFEM/RSTAB nebo SHAPE-THIN na tlak a ohyb bez interakce pružno-plastickou metodou
- Posouzení I-válcovaných a svařovaných profilů, I-profilů, komorových profilů a trubek namáhaných ohybem a tlakem s iterací pružno-plastickou metodou
- Přehledná a srozumitelná posouzení se všemi mezivýsledky v krátkém i dlouhém tvaru
- Výkaz materiálu pro pruty a sady prutů
- Přímý export všech výsledků do MS Excel
- Manuál s ručně vypočítanými příklady
Základní funkce
Máte nějaké otázky?
Délka: 01:02:00 min
Délka: 01:01:43 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:32 min
Funkce programu
Délka: 00:00:53 min
Délka: 01:05:28 min
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
V addonu Posouzení ocelových konstrukcí programu RFEM 6 je nyní možné posouzení momentových rámů podle AISC 341-16. Výsledek seizmického posouzení je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje. V tomto příspěvku se budeme zabývat požadovanou pevností spoje. Uvedeme zde příklad porovnání výsledků programu RFEM a manuálu pro seizmickou analýzu AISC [2].

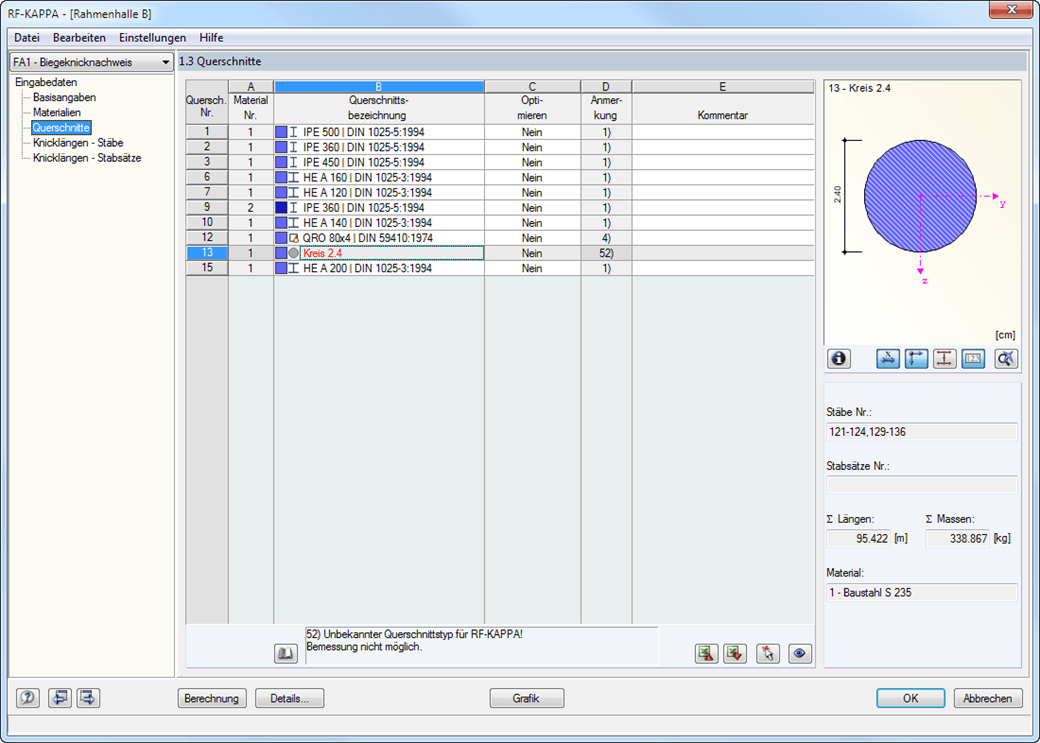

.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
V samostatném dialogu lze pro posouzení provést rozsáhlá podrobná nastavení:
Metoda posouzení podle DIN 18800
- Metoda posouzení 1 podle El. (321)
- Metoda posouzení 2 podle El. (322)
Metoda posouzení
- Pružno-plasticky podle DIN 18800
- Elasticko-elastický podle publikace Kretschmar, J./Österrieder, P./beirow, B.
Mezní zatížení obecných průřezů
- Obecné průřezy - tedy všechny průřezy, které nelze přiřadit jednoduchým nebo dvojitým symetrickým I-profilům, komorovým průřezům nebo trubkovým průřezům - lze také posoudit metodou náhradního prutu proti prostorovému vzpěru. V tomto případě se ovšem plastické průřezové charakteristiky stanoví bez interakčních podmínek. Přípustné meze použití pro toto zohlednění závisí na poměru existující vnitřní síly k plně plastické vnitřní síle. Pět textových polí nabízí možnost pro uživatelsky definovanou kontrolu.
Posouzení mezního stavu (c/t)
- V této sekci je možné aktivovat nebo deaktivovat kontrolu c/t poměrů.
Nakládání s kombinacemi výsledků
- Při posouzení kombinace výsledků se v důsledku superpozice výsledků na každém místě prutu získá sada výsledků, což znemožňuje jednoznačné stanovení součinitelů momentů. V této sekci tak můžete libovolně zadat globální součinitel momentu pro posouzení kombinací výsledků. Předem definované hodnoty jsou na straně bezpečnosti bez ohledu na metodu posouzení.
- Plná integrace do programu RFEM/RSTAB včetně importu všech příslušných vnitřních sil
- Inteligentní přednastavení návrhových parametrů specifických pro rovinný vzpěr
- Automatické stanovení průběhu vnitřních sil a klasifikace podle DIN 18800, část 2
- Možnost importu vzpěrných délek z přídavného modulu RF-STABILITY/RSBUCK. K tomu lze pohodlně graficky vybrat příslušný tvar vybočení
- Optimalizace průřezů
- Volitelný výpočet podle obou metod posouzení podle DIN 18800, část 2
- Automatické stanovení nejnepříznivějšího místa posouzení také pro pruty s náběhem
- Kontrola mezních hodnot c/t podle DIN 18800, část 1
- Posouzení libovolného tenkostěnného průřezu programu RFEM/RSTAB nebo SHAPE-THIN na tlak a ohyb bez interakce pružno-plastickou metodou
- Posouzení I-válcovaných a svařovaných profilů, I-profilů, komorových profilů a trubek namáhaných ohybem a tlakem s iterací pružno-plastickou metodou
- Přehledná a srozumitelná posouzení se všemi mezivýsledky v krátkém i dlouhém tvaru
- Výkaz materiálu pro pruty a sady prutů
- Přímý export všech výsledků do MS Excel
- Manuál s ručně vypočítanými příklady
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
