- Integração total no RFEM/RSTAB incluindo a importação de todos os esforços internos relevantes
- Predefinição inteligente dos parâmetros de dimensionamento específicos da encurvadura por flexão
- Determinação automática da distribuição de esforços internos e classificação de acordo com a DIN 18800, parte 2
- Opção para importar comprimentos de encurvadura do módulo RF-STABILITY/RSBUCK. Para isso, é possível uma seleção gráfica confortável do modo de encurvadura relevante.
- Otimizar as secções
- Cálculo opcional de acordo com os dois métodos de verificação da norma DIN 18800, parte 2
- Determinação automática da posição de dimensionamento mais desfavorável, também para barras de secção variável
- Verificação dos valores limite c/t de acordo com a DIN 18800, parte 1

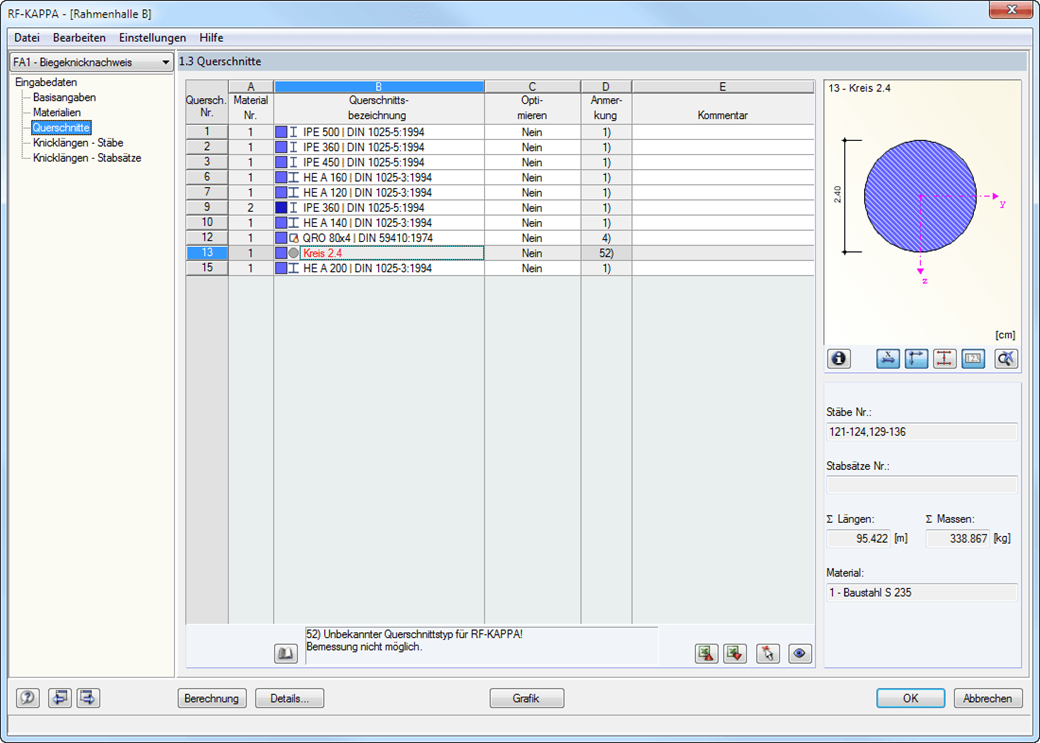

- Dimensionamento de qualquer secção de parede fina do RFEM/RSTAB ou do SHAPE-THIN para compressão e flexão sem interação de acordo com o método elástico-plástico
- Dimensionamento de perfis em forma de I laminados e soldados, secções em I, secções em caixa e tubos sujeitos a flexão e compressão com iteração de acordo com o método elástico-plástico
- Verificações bem organizadas e compreensíveis com todos os valores intermédios nas formas curta e longa
- Lista de partes de barras e conjuntos de barras
- Exportação direta de todos os resultados para o MS Excel
- Um manual com exemplos calculados manualmente
Funcionalidades
Tem alguma pergunta?
Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a norma AISC 341-22 é categorizado em duas secções: requisitos das barras e requisitos das ligações.
O módulo Dimensionamento de aço no RFEM 6 oferece agora a possibilidade de realizar dimensionamento sísmico de acordo com as normas AISC 341-16 e AISC 341-22. Atualmente estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a AISC 341-16 é categorizado em duas secções: requisitos de barras e requisitos de ligações.
O dimensionamento de pórticos de acordo com a AISC 341-16 já é possível no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações. Este artigo cobre a resistência necessária da ligação. É apresentado um exemplo de comparação dos resultados do RFEM e do AISC Seismic Design Manual [2].
Numa caixa de diálogo separada, o utilizador pode especificar várias configurações detalhadas para o dimensionamento:
Método de cálculo segundo DIN 18800
- Método de verificação 1 de acordo com El (321)
- Método de verificação 2 de acordo com a El (322)
Método de análise
- Elástico-Plástico segundo DIN 18800
- Elástico-elástico de acordo com a publicação de Kretschmar, J./Österneder, P./beirow, B.
Carregamento limite de secções gerais
- As secções gerais – estas incluem todas as secções que não podem ser atribuídas a secções em I de simetria simples ou dupla, secções em caixão ou secções de tubo – também podem ser dimensionadas de acordo com o método da barra equivalente contra encurvadura por flexão. Contudo, neste caso, as propriedades da secção plástica são determinadas sem as condições de interação. Os limites de aplicação permitidos para esta consideração dependem da relação entre a força interna existente e a força interna totalmente plástica. Cinco caixas de texto providenciam a opção para o controlo definido pelo utilizador.
Verificação de limite (c/t)
- Nesta secção de diálogo, pode activar ou desactivar a verificação das relações c/t.
Tratamento das combinações de casos de carga
- Ao dimensionar uma combinação de resultados, é obtido um conjunto de resultados devido à sobreposição de resultados em cada posição da barra, o que torna impossível uma determinação clara dos fatores de momento. Nesta secção, pode assim especificar livremente um fator de momento global para a verificação da combinação de resultados. Os valores predefinidos estão do lado da segurança, independentemente do método de dimensionamento.
- Integração total no RFEM/RSTAB incluindo a importação de todos os esforços internos relevantes
- Predefinição inteligente dos parâmetros de dimensionamento específicos da encurvadura por flexão
- Determinação automática da distribuição de esforços internos e classificação de acordo com a DIN 18800, parte 2
- Opção para importar comprimentos de encurvadura do módulo RF-STABILITY/RSBUCK. Para isso, é possível uma seleção gráfica confortável do modo de encurvadura relevante.
- Otimizar as secções
- Cálculo opcional de acordo com os dois métodos de verificação da norma DIN 18800, parte 2
- Determinação automática da posição de dimensionamento mais desfavorável, também para barras de secção variável
- Verificação dos valores limite c/t de acordo com a DIN 18800, parte 1
- Dimensionamento de qualquer secção de parede fina do RFEM/RSTAB ou do SHAPE-THIN para compressão e flexão sem interação de acordo com o método elástico-plástico
- Dimensionamento de perfis em forma de I laminados e soldados, secções em I, secções em caixa e tubos sujeitos a flexão e compressão com iteração de acordo com o método elástico-plástico
- Verificações bem organizadas e compreensíveis com todos os valores intermédios nas formas curta e longa
- Lista de partes de barras e conjuntos de barras
- Exportação direta de todos os resultados para o MS Excel
- Um manual com exemplos calculados manualmente
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
