Подробности расчета потери устойчивости плоской формы изгиба задаются отдельно для стержней и блоков стержней. Можно установить следующие параметры:
Тип опоры/нагрузка потери устойчивости плоской формы изгиба
- Доступные варианты: Боковое и крутильное защемление, Боковое и крутильное защемление или Консоль
- путем задания степени защемления βz и ограничения от депланации β0. В этом сечении также можно учесть упругое защемление от депланации торцевой пластины, швеллера, уголка, соединения колонны и консольной балки, указав на геометрические размеры.
- В качестве альтернативы можно напрямую ввести нагрузку плоской формы изгиба NКи или полезную длину sКи
Область сдвига
- Область сдвига может быть задана из профлиста, связей или их комбинации
- В качестве альтернативы, можно ввести жесткость панели сдвигаSprov прямо
Заделки с поворотом
- Выбор между непрерывной и прерывистой заделкой с поворотом
Позиция приложения положительных поперечных нагрузок
- Координата z точки приложения нагрузки может быть свободно выбрана в подробной графике сечения. (верхний пояс, нижний пояс, центр тяжести)
- В качестве альтернативы, можно указать данные, выбрав их или введя данные вручную.

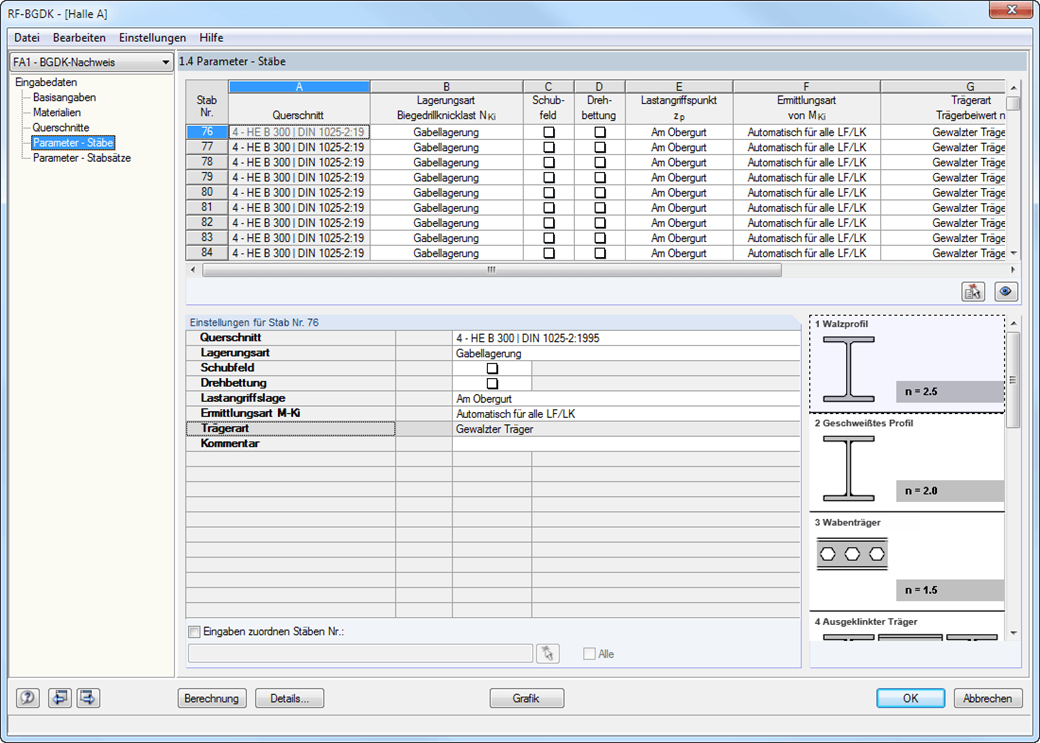

Тип балки
- Для стандартных сечений доступны прокатная балка, сварная балка, перфорированная балка, балка с пазом или коническая балка (стенка или полка сварные)
- Для специальных сечений можно ввести напрямую коэффициент балки n, уменьшенный коэффициент балки n или понижающий коэффициент κM
