Parametry posouzení

Detaily pro posouzení na klopení se zadávají zvlášť pro pruty a sady prutů. Lze nastavit následující parametry:

Typ podpory/Zatížení na klopení

  • K dispozici jsou možnosti Podepření proti příčnému a torznímu uložení, Podepření proti příčnému natočení nebo Konzola
  • Speciální podpory jsou možné zadáním stupně podepření βz a stupně omezení deplanace β0. Také v této sekci lze zohlednit pružné omezení deplanace čelní desky, U-profilu, úhelníku, přípoje sloupu a konzoly nosníku pomocí zadání geometrických rozměrů.
  • Alternativně je také možné zadat přímo zatížení při klopení NKi nebo vzpěrnou délku sKi

Smykové pole

  • Smykové pole lze zadat z trapézového plechu, ztužení nebo jejich kombinace
  • Alternativně lze tuhost smykového pole Sprov zadat přímo

Torzní uložení

  • Vyberte mezi spojitým a nespojitým torzním uložením

Místo působení kladných příčných zatížení

  • Souřadnici z bodu působení zatížení lze libovolně vybrat v podrobném grafickém zobrazení průřezu. (horní pás, dolní pás, těžiště)
  • Další možností je zadat údaje výběrem nebo zadáním ručně.

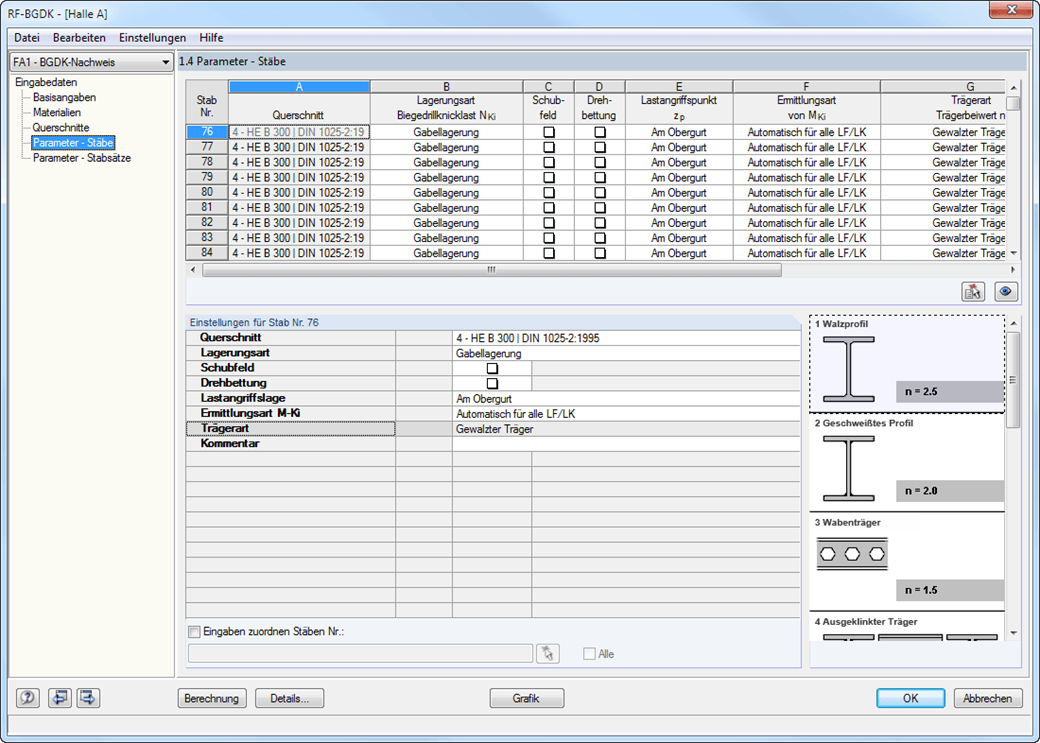

Typ nosníku

  • U standardních profilů jsou k dispozici varianty válcovaného nosníku, svařovaného nosníku, prolamovaného nosníku, nosníku se zářezem nebo nosníku s náběhy (svařované stojiny nebo pásnice).
  • U speciálních průřezů je možné přímo zadat součinitel nosníku n, redukovaný součinitel nosníku n nebo redukční součinitel κM


;
