Los detalles para el análisis de pandeo lateral se definen por separado para barras y conjuntos de barras. Se pueden establecer los siguientes parámetros:
Tipo de apoyo/carga de pandeo lateral
- Las opciones disponibles son Coacción lateral y torsional, Coacción lateral y torsional o Voladizo
- Los apoyos especiales son posibles especificando el grado de coacciónβz y el grado de coacción al alabeo β0. También en esta sección, puede considerar la coacción elástica al alabeo de una chapa extrema, una sección en U, un angular, una conexión de pilar y un voladizo de viga especificando las dimensiones geométricas.
- Como alternativa, también es posible introducir la carga de pandeo lateral NKi o la longitud eficaz sKi directamente
Panel de cortante
- Se puede definir un panel de cortante a partir de una chapa trapezoidal, un arriostramiento o una combinación de estos
- Alternativamente, puede introducir la rigidez del panel de cortante Sprov directamente
Coacciones al giro
- Elegir entre coacción al giro continua y discontinua
Posición de aplicación de carga transversal positiva
- La coordenada z del punto de aplicación de la carga se puede seleccionar libremente en un gráfico detallado de la sección. (cuerda superior, cuerda inferior, centro de gravedad)
- Alternativamente, puede especificar los datos seleccionándolos o introduciéndolos manualmente.

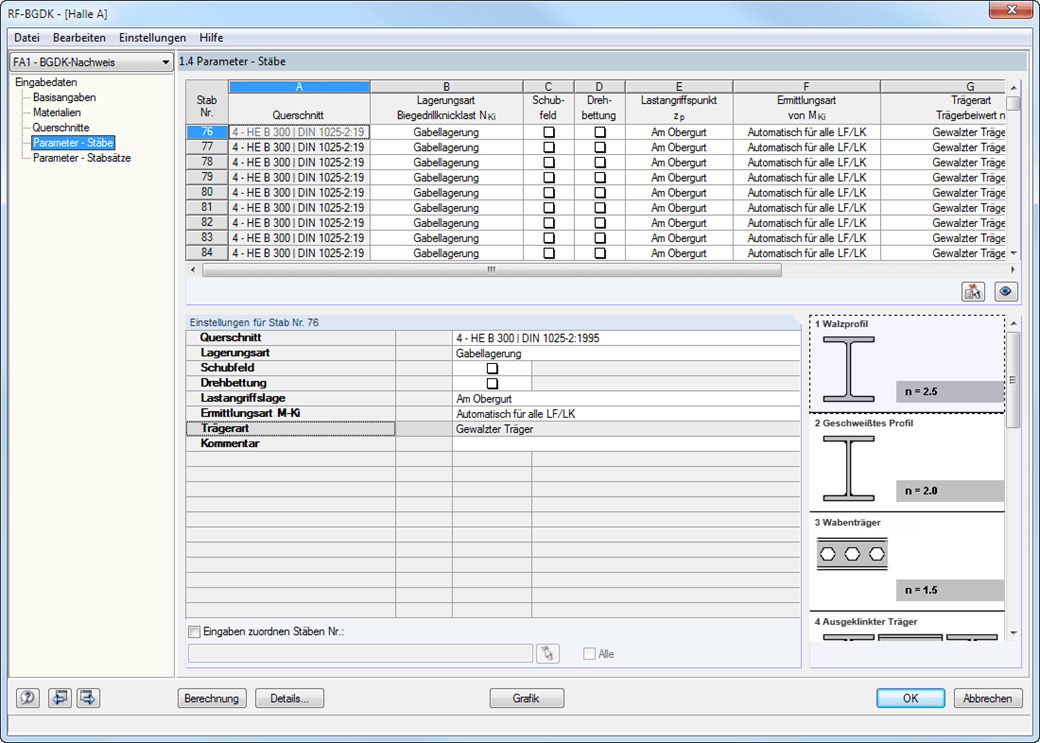

Tipo de viga
- Para las secciones estándar, están disponibles las opciones de viga laminada, viga soldada, viga alveolar, viga entallada o viga de sección variable (alma o ala soldada)
- Para secciones especiales, es posible introducir directamente el factor de viga n, el factor de viga reducido n o el coeficiente de reducción κM
