I dettagli per l'analisi di instabilità flesso-torsionale sono definiti separatamente per le aste e per i set di aste. È possibile impostare i seguenti parametri:
Tipo di vincolo esterno/Carico di instabilità flesso-torsionale
- Le opzioni disponibili sono Vincolo laterale e torsionale, Vincolo laterale e torsionale o Sbalzo
- Vincoli speciali sono possibili specificando il grado di vincolo βz e il grado di vincolo di ingobbamento β0. Anche in questa sezione, è possibile considerare il vincolo elastico di ingobbamento di una piastra d'estremità, una sezione a U, un angolo, un collegamento di una colonna e uno sbalzo di trave specificando le dimensioni della geometria.
- In alternativa, è anche possibile inserire direttamente il carico di instabilità flesso-torsionale NKi o la lunghezza efficace sKi
Pannello di taglio
- Un pannello di taglio può essere definito da una lamiera trapezoidale, controvento o da una combinazione di questi
- In alternativa, è possibile inserire direttamente la rigidezza del pannello di taglio Sprov
Vincoli rotazionali
- Scegli tra vincolo rotazionale continuo e discontinuo
Posizione di applicazione del carico trasversale positivo
- La coordinata z del punto di applicazione del carico può essere selezionata liberamente in un grafico dettagliato della sezione trasversale. (corda superiore, corda inferiore, baricentro)
- In alternativa, è possibile specificare i dati selezionandoli o inserendo i dati manualmente.

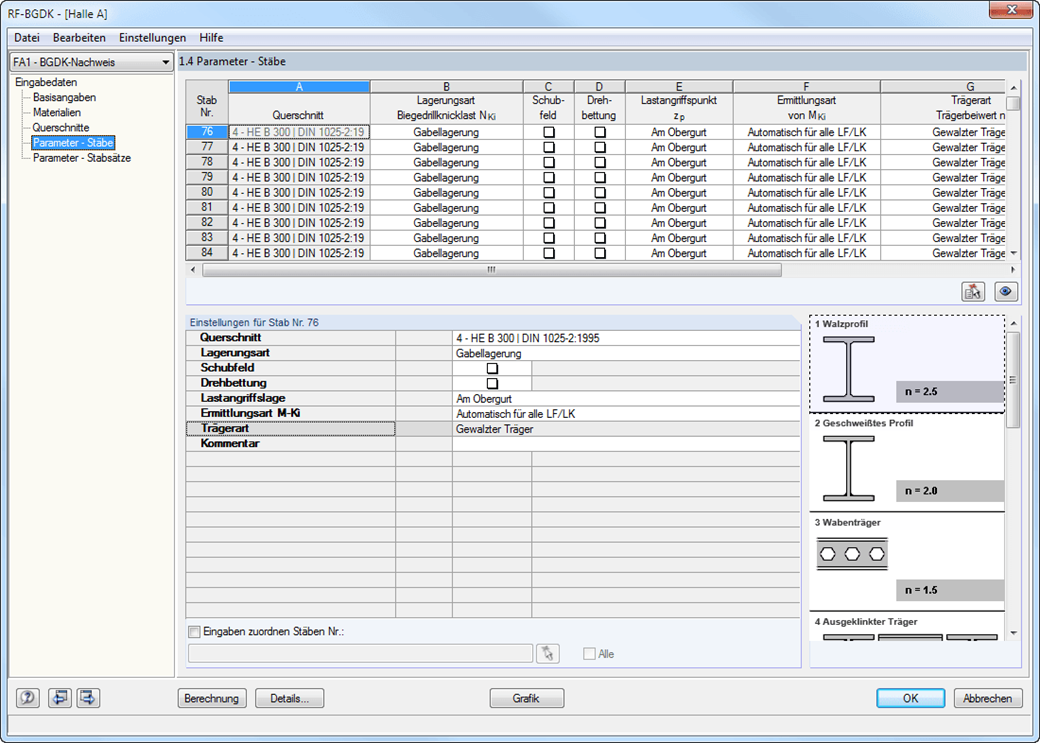

Tipo di trave
- Per le sezioni standard, sono disponibili le opzioni trave laminata, trave saldata, trave a corona, trave intagliata o trave rastremata (anima o flangia saldata)
- Per sezioni trasversali speciali, è possibile inserire direttamente il coefficiente della trave n, il coefficiente ridotto della trave n o il coefficiente di riduzione κM
