После завершения расчета, дополнительный модуль RF-/JOINTS Timber - Steel to Timber, среди других данных, выводит соединительные элементы узла для каждого отдельного стержня. Изображаются следующие результаты расчета:

• Проверка минимального шага дюбелей
• Несущая способность отдельных крепежных элементов
• Стальная плита (смятие и напряжения по по EC 3 и AISC)
• Расчет напряжений с редуцированным деревянным сечениям
• выход из работы при сдвиге блока
• Общая несущая способность (включая определение элементов жесткости, расчет поперечного растяжения по ЕС 5 и т.д.)
• Расчет на огнестойкость по EN 1995-1-2

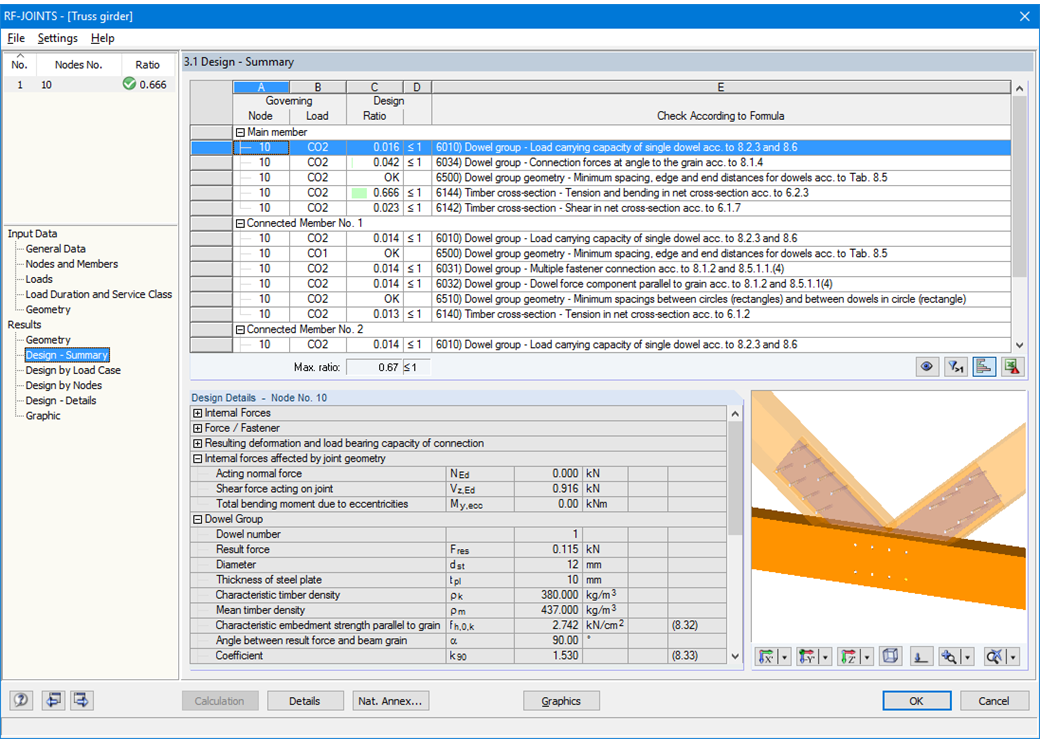

Прежде всего, определяющие расчеты узлов объединяются в группы и изображаются в первом окне результатов, с базовой геометрией узла. В других окнах результатов можно увидеть все основные подробности расчета.

Размеры, характеристики материалов и сварные швы, важные для конструкции соединения, изображаются сразу же и могут быть распечатаны напрямую. Аналогично, включается экспорт в файл DXF. Можно визуализировать соединения в RF‑/JOINTS Timber - Steel to Timber или в модели RFEM/RSTAB.

Вся графика может быть включена в протокол результатов RFEM/RSTAB или распечатана напрямую. Благодаря масштабированию результатов можно оптимально выполнить визуальную проверку уже на этапе расчета.

• Расчёт шарнирных, устойчивых к изгибу и полужестких соединений
• Определение до 5 стальных пластин, прорезанных в деревянных балках
• До 8 стержней, соединенных к одному узлу
• Толщина стального листа 5 мм - 40 мм
• Все размеры крепежных элементов
• Автоматическая проверка минимального расстояния между крепежными элементами
• Возможность свободного определения расстояния между крепежными элементами
• Задание асимметричного расположения крепёжных элементов (например, любых многоугольных цепей)
• Графическая визуализация соединений в дополнительном модуле и в программе RFEM/RSTAB
• Все необходимые расчёты стальных и деревянных конструкций, включая редукцию значений сечений
• Расчет поперечной растянутой арматуры (только для EN 1995‑1‑1)
• Экспорт эксцентриситетов стержней в RFEM/RSTAB для учета при определении внутренних сил
• Длина дюбеля дополнительно меньше ширины сечения (для деревянных дюбелей)
• Экспорт DXF геометрии соединений
• Расчет на огнестойкость по EN 1995-1-2
