RF-/JOINTS Timber - Steel to Timber | Výsledky

Typ spoje „Pouze hlavní prut“ v přídavném modulu RF-/JOINTS Timber - Steel to Timber se může použít pro více než jeden připojený prut.

Pokud máme takový dřevěný spoj, jako je na obr. 01, lze uvažovat rotační tuhost spoje. Tu lze určit pomocí modulu prokluzu spojovacího prostředku a polárního momentu setrvačnosti spoje. Přitom se zanedbává plocha spojovacích prostředků.

Kromě stanovení zatížení je třeba zohlednit některé zvláštnosti spojené s kombinatorikou zatížení při posouzení dřevěných konstrukcí. Na rozdíl od ocelových konstrukcí, kde největší zatížení vyplývá ze všech nepříznivých účinků, u dřevěných konstrukcí závisí hodnoty pevnosti na době trvání zatížení a vlhkosti dřeva. Při posouzení mezního stavu použitelnosti je třeba zohlednit také speciální charakteristiky. V následujícím příspěvku se podíváme na to, jaký vliv mají na posouzení dřevěných prvků a jak je to možné v programech RSTAB a RFEM.

Po skončení výpočtu se zobrazí pevnosti spoje a další výsledky pro jednotlivé pruty. Modul zobrazí následující výsledky posouzení:

• Ověření minimální rozteče
• Únosnost jednotlivého spojovacího prostředku
• Ocelový plech (posouzení otvorů na otlačení a napětí podle EC 3 a AISC)
• Analýzy napětí s redukovaným dřevěným průřezem
• porušení blokovým smykem
• Celková únosnost (včetně stanovení tuhosti, posouzení příčných tahů podle EC 5 a dalších)
• Posouzení požární odolností podle EN 1995‑1‑2

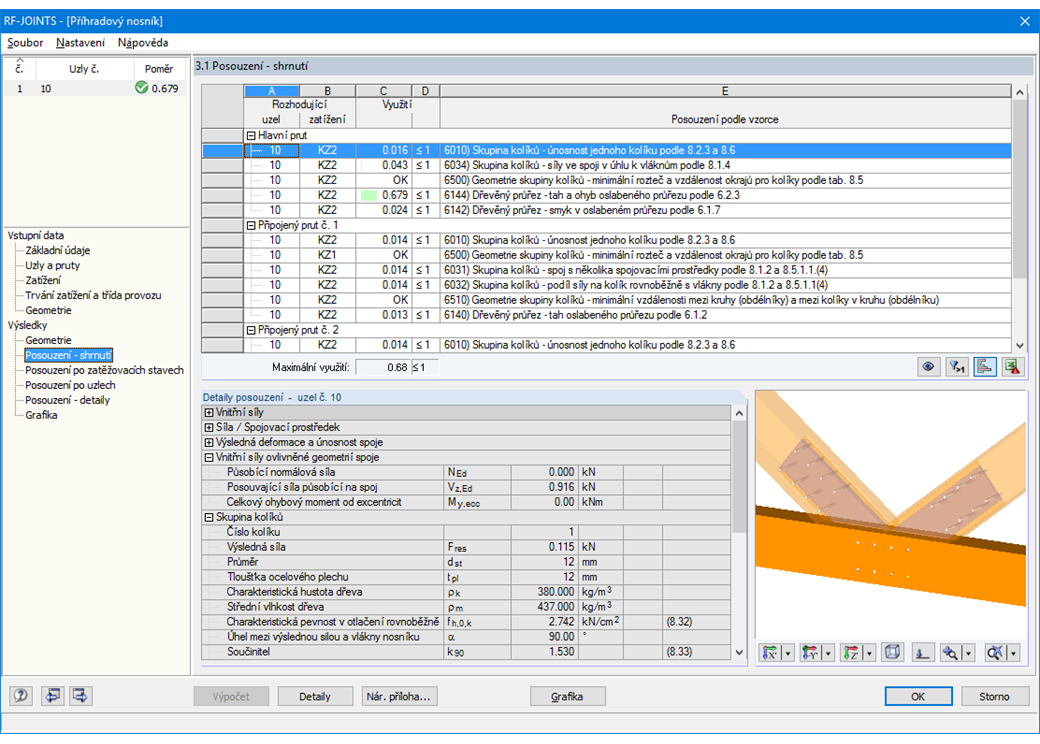

Nejprve se rozhodující posouzení spoje uspořádají do skupin a zobrazí se v tabulce výsledků včetně geometrií spoje. V dalších tabulkách výsledků vidíme všechny důležité detaily posouzení.

Rozměry, materiálové charakteristiky a svary podstatné pro model jsou patrné na první pohled a mohou se přidat do globálního tiskového protokolu. Je možný i export do souboru DXF. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Timber - Steel to Timber nebo přímo na RFEM/RSTAB modelu.

Všechny grafiky je možné vytisknout přímo nebo je přidat do globálního tiskového protokolu programu RFEM/RSTAB. Výsledky v odpovídajícím měřítku umožňují optimální kontrolu modelu již ve fázi navrhování.

• Posouzení kloubových, ohybově tuhých a polotuhých spojů
• Zadání až pěti ocelových plechů vložených v dřevěných nosnících
• Až 8 prutů připojených k jednomu uzlu
• Tloušťka ocelového plechu 5 mm – 40 mm
• Všechny velikosti spojovacích prostředků
• Automatická kontrola minimální vzdálenosti mezi spojovacími prostředky
• Volitelné volné zadání vzdáleností spojovacích prostředků
• Zadání nesymetrického uspořádání spojovacích prostředků (např. libovolné polygonové řetězce)
• Grafické znázornění spojů přímo v modulu a v programu RFEM/RSTAB
• Všechna požadovaná posouzení oceli a dřeva včetně redukce hodnot průřezu
• Posouzení výztuže v příčném tahu (pouze pro EN 1995-1-1)
• Export excentricit prutů do programu RFEM/RSTAB pro zohlednění při výpočtu vnitřních sil
• Délka kolíku volitelně kratší než šířka průřezu (u dřevěných hmoždinek)
• Export geometrie přípoje do formátu DXF
• Posouzení požární odolností podle EN 1995‑1‑2
