Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.

Jeżeli połączenie drewniane zostało zaprojektowane tak, jak pokazano na rysunku 01, można w programie uwzględnić jego podatność na obrót. Określa się ją za pomocą modułu podatności łączników i biegunowego momentu bezwładności połączenia, z pominięciem pola powierzchni łączników.

Oprócz określania obciążeń, w obliczeniach konstrukcji drewnianych należy uwzględnić pewne aspekty dotyczące kombinatoryki obciążeń. W przeciwieństwie do konstrukcji stalowych, w których największe obciążenie wynika z wszystkich niekorzystnych oddziaływań, w konstrukcjach drewnianych wartości wytrzymałości zależą od czasu trwania obciążenia i wilgotności drewna. Należy również uwzględnić specjalne właściwości przy obliczaniu stanu granicznego użytkowalności. Poniższy artykuł omawia wpływy na wymiarowanie elementów drewnianych i wyjaśnia, w jaki sposób jest to możliwe dzięki programom RSTAB i RFEM.

Po obliczeniach, moduł dodatkowy RF-/JOINTS Timber-Steel to Timber pokazuje sztywność połączenia dla wszystkich poszczególnych prętów. Moduł wyświetla następujące wyniki:

• Minimalna odległość między trzpieniami
• Nośność pojedynczego łącznika
• Blachy (nośność i naprężenia wg Eurokodu 3 i AISC)
• Analiza naprężeń wraz z redukcją przekrojów drewnianych
• zniszczenie przy ścinaniu blokowym
• Całkowita nośność (w tym określenie sztywności, rozciąganie poprzeczne zgodnie z EC 5 i inne)
• Obliczenia odporności ogniowej zgodnie z EN 1995-1-2

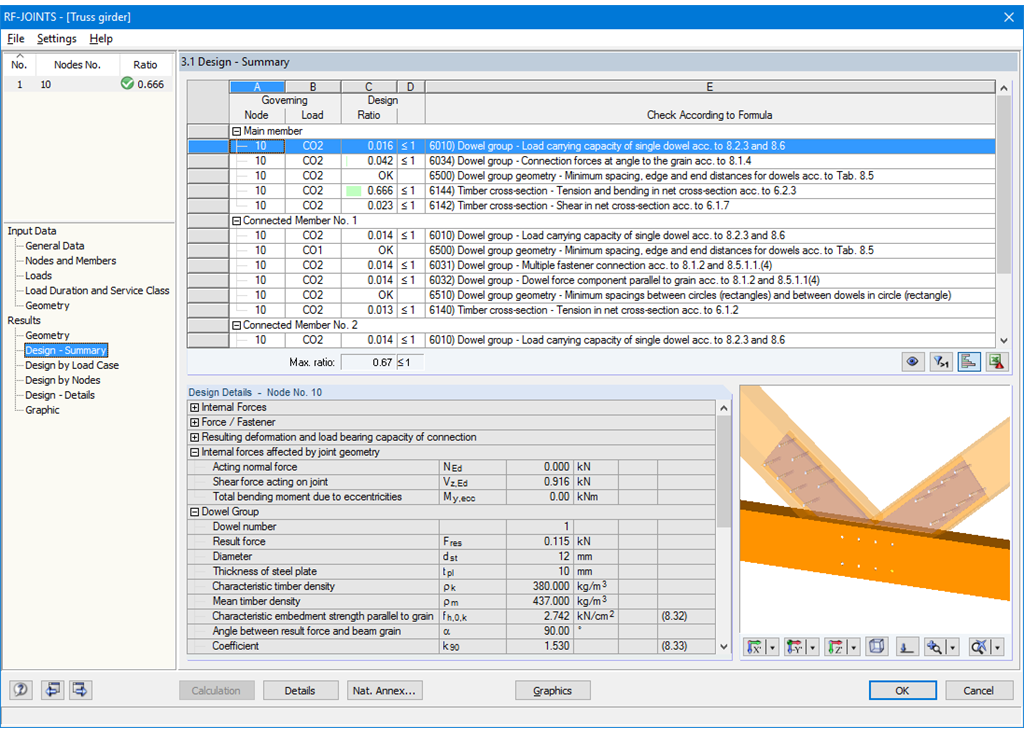

Główne wyniki wymiarowania połączenia są podzielone w grupach i przedstawiane w tabeli razem z geometrą połączenia. W kolejnych oknach wyników można zobaczyć wszystkie istotne szczegóły obliczeń.

Jednocześnie wyświetlane są także wymiary, właściwości materiałów i spoin istotnych dla konstrukcji połączenia, wszystkie dane mogą zostać uwzględnione w protokole wydruku. Podobnie aktywowany jest eksport do pliku DXF. Połączenia można zwizualizować w module RF-/JOINTS Timber - Steel to Timber lub w modelu RFEM/RSTAB.

Wszystkie grafiki można zintegrować w protokole wydruku programu RFEM/RSTAB lub wydrukować je bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.

• Projektowanie połączeń przegubowych, nośnych i półsztywnych
• Definicja do 5 stalowych płyt przekrojowych w belkach drewnianych
• Do 8 prętów połączonych z jednym węzłem
• Grubość płyty stalowej 5 mm – 40 mm
• Wszystkie rozmiary łączników
• Automatyczne sprawdzanie minimalnej odległości między łącznikami
• Opcjonalne dowolne definiowanie rozstawu łączników
• Definiowanie niesymetrycznych układów łączników (np. dowolnych łańcuchów wielokątnych)
• Graficzne przedstawienie połączeń w module dodatkowym i w RFEM/RSTAB
• Wszystkie wymagane obliczenia stali i drewna, w tym redukcja wartości przekrojów
• Wymiarowanie poprzecznego zbrojenia rozciąganego (tylko dla EN 1995-1-1)
• Eksport do RFEM/RSTAB mimośrodów prętów, które zostaną uwzględnione przy wyznaczaniu sił wewnętrznych
• Długość sworznia opcjonalnie mniejsza niż szerokość przekroju (dla kołków drewnianych)
• Eksport DXF geometrii połączenia
• Obliczenia odporności ogniowej zgodnie z EN 1995-1-2
