Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.

Se un collegamento in legno è progettato come mostrato nella Figura 01, si può considerare la rigidezza torsionale della molla risultante dal collegamento. Questo può essere determinato utilizzando il modulo di scorrimento del dispositivo di fissaggio e il momento d'inerzia polare del collegamento.

Oltre a determinare i carichi, devono essere considerate alcune particolarità riguardanti la combinazione di carico nella progettazione del legno. Contrariamente alle strutture in acciaio, dove il carico maggiore risulta da tutte le azioni sfavorevoli, nelle costruzioni in legno, i valori di resistenza dipendono dalla durata del carico e dall'umidità del legno. Anche le caratteristiche speciali devono essere considerate per la verifica allo stato limite di esercizio. Il seguente articolo discute gli effetti sulla progettazione di elementi in legno e come ciò sia possibile con RSTAB e RFEM.

Dopo il calcolo, il modulo aggiuntivo RF-/JOINTS Timber - Steel to Timber elenca, tra le altre cose, le rigidezze dei giunti di tutte le singole aste. Sono visualizzati i seguenti risultati di progetto:

• Verifica della spaziatura minima
• Capacità di carico del singolo elemento di fissaggio
• Lamiere di acciaio (resistenza portante e tensione secondo EC 3 e AISC)
• Analisi delle tensioni con sezione trasversale di legno ridotta
• rottura block shear
• Capacità di carico totale (inclusa determinazione della rigidezza, verifica della trazione trasversale secondo EC 5 e altri)
• Verifica della resistenza al fuoco secondo EN 1995-1-2

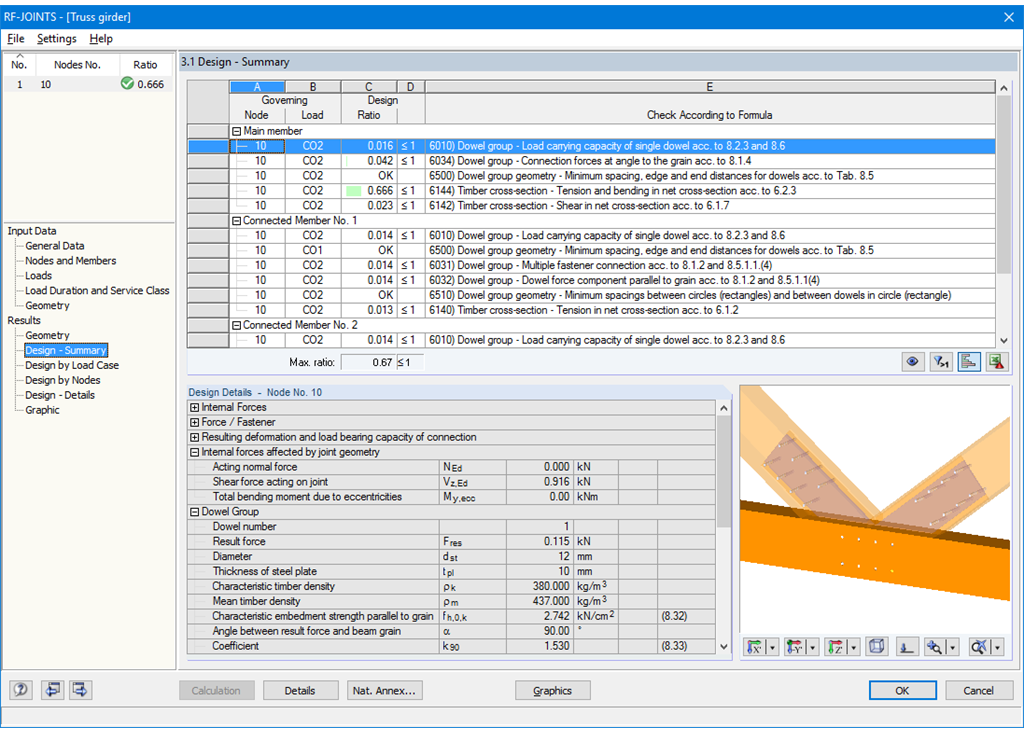

I progetti determinanti del collegamento vengono organizzati in gruppi e mostrati in una tabella con la geometria. Nelle altre finestre dei risultati, puoi vedere tutti i dettagli fondamentali della verifica.

Le dimensioni, le proprietà del materiale e le saldature importante per la struttura dei collegamenti sono visualizzate immediatamente e possono essere incluse nella relazione di calcolo. Allo stesso modo, l'esportazione in file DXF è abilitata. È possibile visualizzare i collegamenti in RF‑/JOINTS Timber - Steel to Timber o nel modello RFEM/RSTAB.

Tutti i grafici possono essere integrati nella relazione di calcolo di RFEM o RSTAB o stampati. Grazie all'output in scala, è possibile un controllo visivo ottimale già nella fase di progettazione.

• Progettazione di collegamenti incernierati, resistenti alla flessione e semirigidi
• Definizione di un massimo di 5 piastre di acciaio scanalate in travi di legno
• Fino a 8 aste collegate a un nodo
• Spessore della piastra in acciaio 5 mm – 40 mm
• Tutte le dimensioni di dispositivi di fissaggio
• Controllo automatico della distanza minima tra i dispositivi di fissaggio
• Definizione libera opzionale delle distanze dei dispositivi di fissaggio
• Definizione di dispositivi di fissaggio asimmetrici (ad esempio, qualsiasi catena poligonale)
• Visualizzazione grafica dei giunti nel modulo aggiuntivo e in RFEM/RSTAB
• Tutte le verifiche richieste per acciaio e legno, inclusa la riduzione dei valori della sezione trasversale
• Verifica dell'armatura a trazione trasversale (solo per EN 1995-1-1)
• Esportazione delle eccentricità delle aste in RFEM/RSTAB da considerare nella determinazione delle forze interne
• Lunghezza del tassello opzionalmente inferiore alla larghezza della sezione trasversale (per tasselli in legno)
• Esportazione della geometria del collegamento in DXF
• Verifica della resistenza al fuoco secondo EN 1995-1-2
