Эквивалентные статические нагрузки создаются отдельно для каждого соответствующего собственного числа и направления возбуждения. Они экспортируются в статические загружения и в RFEM выполняется линейный статический расчет.
RF-/DYNAM Pro - Equivalent Loads | Расчёт
У вас есть какие-нибудь вопросы?
Длина: 00:01:15 min
Длина: 00:00:52 min
Длина: 00:00:38 min
Проект заказчика
Длина: 00:00:11 min
Mit RF-/DYNAM Pro Ersatzlasten ist es möglich, eine Ersatzlastberechnung anhand des multimodalen Antwortspektren-Verfahrens zu durchzuführen. Im dargestellten Beispiel wurde dies für einen Mehrmassenschwinger durchgeführt.
Анализ спектра реакции является одним из наиболее часто применяемых методов в сейсмических расчётах. Этот метод имеет множество преимуществ. Наиболее значимое из них - это упрощение: Сложность землетрясения упрощается до такой степени, что расчёт можно выполнить с приемлемыми усилиями. Недостатком этого метода является то, что из-за такого упрощения теряется много информации. Один из способов смягчить этот недостаток — использовать эквивалентное линейное сочетание при комбинировании модальных реакций. В этой статье данная опция объясняется на примере.
Определение значений собственных колебаний также, так и анализ спектра реакции всегда выполняются в линейной системе. Если в системе имеются нелинейности, то они приводятся к линейному виду и, следовательно, не учитываются. На практике затем в данных случаях очень часто применяют прямые растянутые стержни. В нашей статье потом будет объяснено, как можно приблизительным методом правильно учесть данные стержни в динамическом расчете.
Чтобы учесть в анализе спектра реакции неточности, связанные с расположением масс, были в нормах определены соответствующие правила, которые необходимо соблюдать как в упрощенном, так и в мультимодальном анализе спектра реакции. Эти правила предусматривают следующий общий алгоритм: Масса этажа должна быть смещена на определенный эксцентриситет, что приводит к возникновению крутящего момента.
![Редукция здания до консольной конструкции. Отдельные точки массы представляют собой перекрытия. Прогиб от нормальных сжимающих сил, показанных в (a), (b) преобразуется в эквивалентные моменты смещения или поперечные силы [2]]](/ru/webimage/009762/467694/01-de-png.png?mw=350&hash=d9822b6f398f12dfbe5ade0e1b85cf57c27573ab)
- Спектры реакций по разным нормативам
- В программу внедрены следующие нормы:
-
EN 1998-1:2010 + A1:2013 (Европейский Союз) -
DIN 4149:1981-04 (Германия) -
DIN 4149:2005-04 (Германия)
-
IBC 2000 (США) -
IBC 2009-ASCE/SEI 7-05 (США)
-
IBC 2012/15 - ASCE/SEI 7-10 (США)
-
IBC 2018 - ASCE/SEI 7-16 (США)
-
ÖNORM B 4015:2007-02 (Австрия) -
NTC 2018 (Италия) -
NCSE-02 (Испания) -
SIA 261/1:2003 (Швейцария) -
SIA 261/1:2014 (Швейцария)
-
SIA 261/1:2020 (Швейцария)
-
O.G. 23089 + O.G. 23390 (Турция) -
SANS 10160-4 2010 (ЮАР) -
SBC 301:2007 (Саудовская Аравия) -
GB 50011 - 2001 (Китай) -
GB 50011 - 2010 (Китай)
-
NBC 2015 (Канада) -
DTR BC 2-48 (Алжир) -
DTR RPA99 (Алжир)
-
CFE Sismo 08 (Мексика) -
CIRSOC 103 (Аргентина) -
NSR - 10 (Колумбия) -
IS 1893:2002 (Индия) -
AS1170.4 (Австралия) -
NCh 433 1996 (Чили)
-
- Доступны следующие национальные приложения к норме EN 1998-1:
-
DIN EN 1998-1/NA:2011-01 (Германия)
-
ÖNORM EN 1991-1-1:2011-09 (Австрия)
-
NBN-ENV 1998-1-1: 2002 NAD-E/N/F (Бельгия) -
ČSN EN 1998-1/NA:2007 (Чехия) -
NF EN 1998-1-1/NA:2014-09 (Франция) -
UNI-EN 1991-1-1/NA:2007 (Италия)
-
NP EN 1998-1/NA:2009 (Португалия) -
SR EN 1998-1/NA:2004 (Румыния) -
STN EN 1998-1/NA:2008 (Словакия) -
SIST EN 1998-1:2005/A101:2006 (Словения) -
CYS EN 1998-1/NA:2004 (Кипр) -
NA по BS EN 1998-1:2004:2008 (Великобритания) - NS-EN 1998-1:2004 + A1:2013/NA:2014 (Норвегия)
-
- Пользовательские спектры реакций
- Применение спектров реакций, зависящих от направления
- Соответствующие формы колебаний для спектра реакций можно определить вручную или автоматически (достаточно лишь применить правило 5% из нормы EC 8)
- Созданные эквивалентные статические нагрузки экспортируются в загружения отдельно для каждого направления и каждого модального вклада
- Определение расчетных сочетаний с помощью модальной суперпозиции (правило SRSS и CQC) и направленной суперпозиции (правило SRSS или 100%/30%)
- Возможность отображения обозначенных результатов, основанных на преобладающей собственной форме
Эквивалентные статические нагрузки создаются отдельно для каждого соответствующего собственного числа и направления возбуждения. Они экспортируются в статические загружения и в RFEM выполняется линейный статический расчет.
На основе эквивалентного анализа нагрузок создаются загружения и расчетные сочетания. Загружения включают в себя созданные эквивалентные нагрузки, которые затем накладываются в расчетные сочетания. Сначала на модальные составляющие накладывается правило SRSS или CQC. Возможны знаковые результаты, основанные на преобладающей форме колебаний.
После этого направленные компоненты сейсмических воздействий комбинируются с SRSS или правилом 100%/30%.

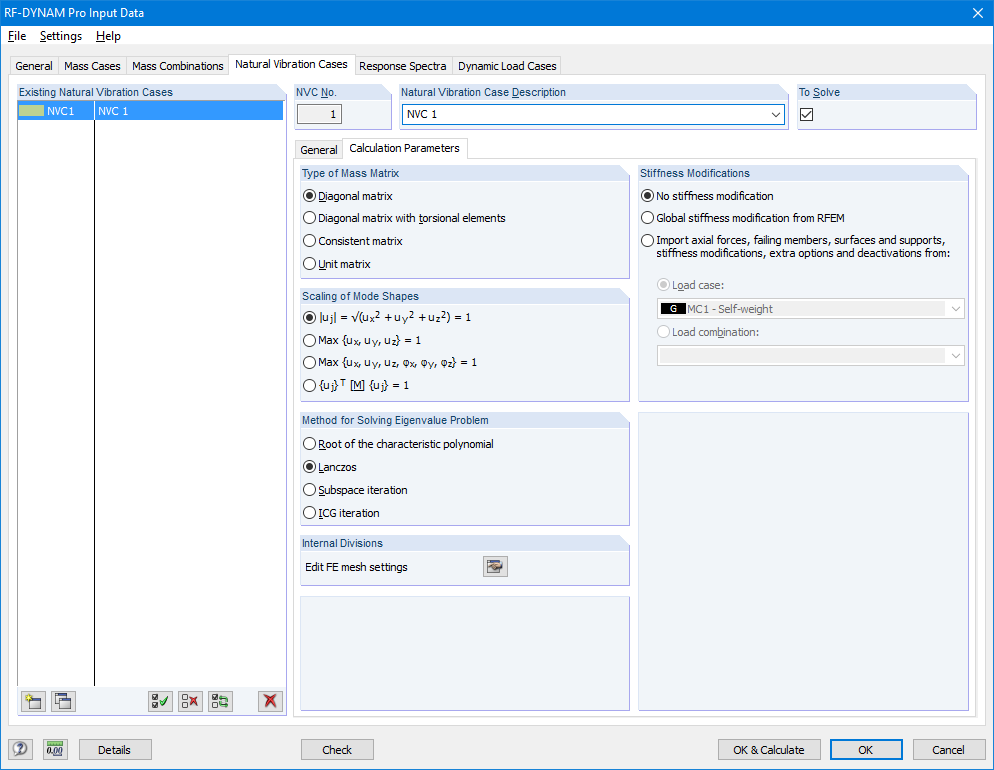

Входные параметры, соответствующие выбранным нормативам, предлагаются программой в соответствии с заданными правилами. Кроме того, имеется возможность задать спектр реакций вручную. Динамические загружения определяют, в каких направлениях действуют спектры реакций и какие собственные числа конструкции значимы для расчета.
Мне нужно много собственных мод, чтобы получить в сумме 90% эффективной модальной массы. Могу ли я ограничить количество форм колебаний для создания эквивалентных нагрузок?
Модули RF-/DYNAM Pro - Forced Vibrations и RF-/DYNAM Pro - Equivalent Loads выполняют мультимодальный анализ спектра реакций. В чем отличия?
Какой метод расчета применяется в дополнительном модуле RF‑/DYNAM Pro - Equivalent Loads?
Я использовал для создания определяющих расчетных сочетаний сейсмических нагрузок дополнительный модуль RF‑/DYNAM Pro. Каким затем будет последующий порядок действий при расчете отдельных конструктивных элементов?
Что необходимо учитывать в дополнительном модуле RF-DYNAM Pro - Equivalent Loads при использовании колонн с выходом из работы при растяжении?
Я хочу выполнить сейсмический расчет нестандартной конструкции. Выполняет ли программа RFEM модальный расчет пространственной системы автоматически (с учетом нескольких форм колебаний), или мне нужно задать для этого специальные настройки?
