I carichi statici equivalenti sono generati separatamente per ogni autovalore e direzione di eccitazione. Sono esportati in casi di carico statici e un'analisi statica lineare viene eseguita da RFEM/RSTAB.
RF-/DYNAM Pro - Equivalent Loads | Calcolo
Hai delle domande?
Durata: 00:00:38 min
Knowledge Base
Durata: 00:00:31 min
Durata: 00:00:34 min
Durata: 00:00:19 min
Durata: 01:06:55 min
Durata: 01:06:05 min
Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft.
Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.
In molti casi, è necessario filtrare i risultati per la visualizzazione dei valori sulle superfici in modo da non mostrare tutti i numeri. Nella visualizzazione della disposizione dell'armatura, è possibile, ad esempio, nascondere i valori che sono al di sotto dell'armatura di base già utilizzata.
In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
- Spettri di risposta secondo diverse norme
- Vengono implementate le seguente norme:
-
EN 1998-1:2010 + A1:2013 ((Unione Europea) -
DIN 4149:1981-04 (Germania) -
DIN 4149:2005-04 (Germania)
-
IBC 2000 (USA) -
IBC 2009-ASCE/SEI 7-05 (USA)
-
IBC 2012/15 - ASCE/SEI 7-10 (USA)
-
IBC 2018 - ASCE/SEI 7-16 (USA)
-
ÖNORM B 4015:2007-02 (Austria) -
NTC 2018 (Italia) -
NCSE-02 (Spagna) -
SIA 261/1:2003 (Svizzera) -
SIA 261/1:2014 (Svizzera)
-
SIA 261/1: 2020 (Svizzera)
-
O.G. 23089 + OG 23390 (Turchia) -
SANS 10160-4 2010 (Sud Africa) -
SBC 301:2007 (Arabia Saudita) -
GB 50011 - 2001 (Cina) -
GB 50011 - 2010 (Cina)
-
NBC 2015 (Canada) -
DTR BC 2-48 (Algeria) -
DTR RPA99 (Algeria)
-
CFE Sismo 08 (Messico) -
CIRSOC 103 (Argentina) -
NSR - 10 (Colombia) -
IS 1893:2002 (India) -
AS1170.4 (Australia) -
NCh 433 1996 (Cile)
-
- Sono disponibili le seguenti Appendici Nazionali secondo EN 1998-1:
-
DIN EN 1998-1/NA:2011-01 (Germania)
-
ÖNORM EN 1991-1-1:2011-09 (Austria)
-
NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Belgio) -
ČSN EN 1998-1/NA:2007 (Repubblica Ceca) -
NF EN 1998-1-1/NA:2014-09 (Francia) -
UNI-EN 1991-1-1/NA:2007 (Italia)
-
NP EN 1998-1/NA:2009 (Portogallo) -
RS EN 1998-1/NA:2004 (Romania) -
STN EN 1998-1/NA:2008 (Slovacchia) -
SIST EN 1998-1:2005/A101:2006 (Slovenia) -
CYS EN 1998-1/NA:2004 (Cipro) -
NA secondo BS EN 1998-1:2004:2008 (Regno Unito) - NS-EN 1998-1:2004 + A1:2013/NA:2014 (Norvegia)
-
- Spettri di risposta definiti dall'utente
- Approccio agli spettri di risposta in funzione della direzione
- Selezione manuale o automatica delle forme modali pertinenti per gli spettri di risposta (possibilità di applicazione della regola del 5% dell'EC 8)
- I carichi statici equivalenti generati vengono esportati nei casi di carico, separatamente per ciascun contributo modale e separati per ciascuna direzione
- Combinazioni di risultati tramite sovrapposizione modale (regola SRSS e CQC) e sovrapposizione di direzioni (regola SRSS o 100%/30%)
- È possibile visualizzare i risultati con segno basati sull'automodalità dominante
I carichi statici equivalenti sono generati separatamente per ogni autovalore e direzione di eccitazione. Sono esportati in casi di carico statici e un'analisi statica lineare viene eseguita da RFEM/RSTAB.
Il calcolo dell'analisi del carico equivalente genera casi di carico e combinazioni di risultati. I casi di carico includono i carichi equivalenti generati, che sono successivamente sovrapposti nelle combinazioni di risultati. Innanzitutto, i contributi modali sono sovrapposti con la regola SRSS o CQC. Sono possibili risultati con segno basati sulla forma modale dominante.
Successivamente, le componenti direzionali delle azioni sismiche sono combinate con la regola SRSS o 100%/30%.

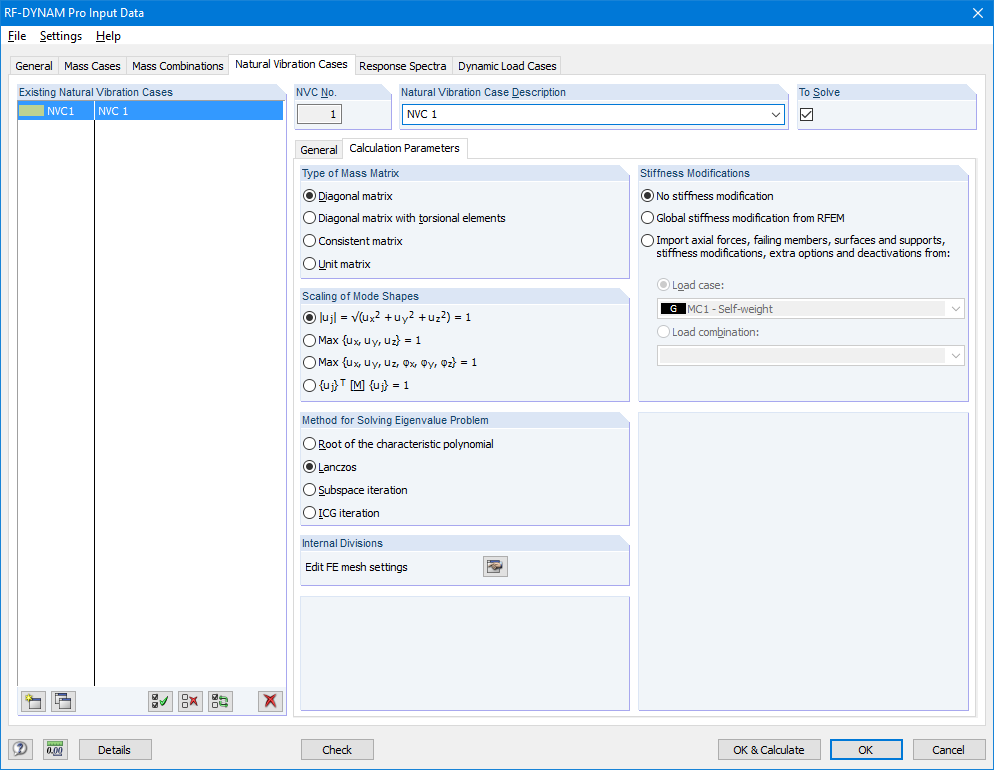

I parametri di input rilevanti per le norme selezionate sono suggeriti dal programma secondo le regole. Inoltre, è possibile inserire gli spettri di risposta manualmente. I casi di carico dinamici definiscono in quale direzione gli spettri di risposta agiscono e quali autovalori della struttura sono rilevanti per l'analisi.
