Náhradní statická zatížení se generují zvlášť pro každé příslušné vlastní číslo a zvlášť pro budicí směr. Ty se následně exportují do statických zatěžovacích stavů a program RFEM/RSTAB provede lineárně statickou analýzu.

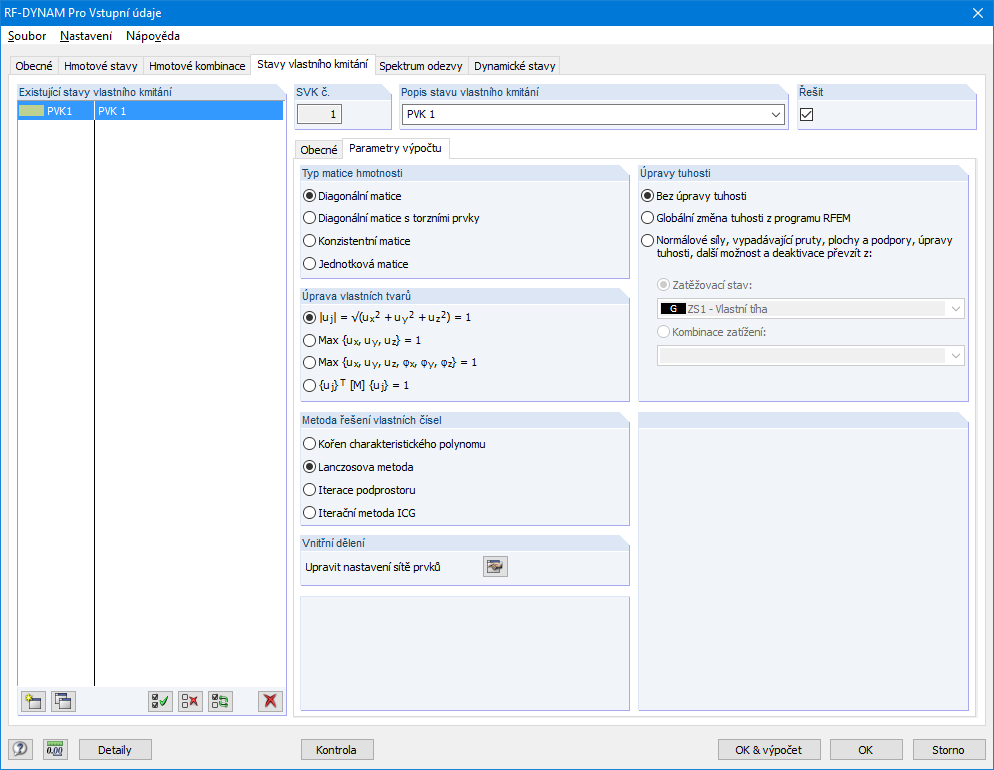

RF-/DYNAM Pro - Equivalent Loads | Výpočet
Máte nějaké otázky?
Databáze znalostí
Délka: 00:00:38 min
Databáze znalostí
Délka: 00:00:31 min
Databáze znalostí
Délka: 00:00:34 min
Délka: 00:00:19 min
Délka: 01:06:55 min
Délka: 01:06:05 min
Ve statickém modelu není vždy nutné vytvořit všechny prvky reálné stavby. Jako příklad uveďme potrubí, které vede po konstrukci z ocelových nosníků.
Zvláště v technologických stavbách, ale i při detailní analýze statických konstrukcí, může být nutné modelovat trubkový průřez jako plochu. Pro tyto účely má program RFEM možnost vytvořit pomocí linie automaticky trubkový průřez.
V mnoha případech je potřeba filtrovat výsledky pro zobrazení hodnot na plochách, aby se nezobrazila všechna čísla. Při zobrazení uspořádání výztuže můžete například skrýt hodnoty, které jsou nižší než použitá základní výztuž.
V programech RFEM 5 a RSTAB 8 lze přiřadit nelinearity kloubům na konci prutu. Kromě nelinearit „Pevný, je‑li...“ a „Částečná účinnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro působení kloubu na konci prutu. Pro jednotlivé definiční body je nezbytné určit souřadnice hodnot (deformace nebo pootočení a na nich závislé vnitřní síly), které definují kloub.
- Spektra odezvy podle různých norem
- Implementovány jsou následující normy:
-
EN 1998-1:2010 + A1:2013 (Evropská unie) -
DIN 4149:1981-04 (Německo) -
DIN 4149:2005-04 (Německo)
-
IBC 2000 (USA) -
IBC 2009-ASCE/SEI 7-05 (USA)
-
IBC 2012/15 - ASCE/SEI 7-10 (USA)
-
IBC 2018 - ASCE / SEI 7-16 (USA)
-
ÖNORM B 4015:2007-02 (Rakousko) -
NTC 2018 (Itálie) -
NCSE-02 (Španělsko) -
SIA 261/1:2003 (Švýcarsko) -
SIA 261/1:2014 (Švýcarsko)
-
SIA 261/1:2020 (Švýcarsko)
-
O.G. 23089 + O.G. 23390 (Turecko) -
SANS 10160-4 2010 (Jihoafrická republika) -
SBC 301:2007 (Saudská Arábie) -
GB 50011 - 2001 (Čína) -
GB 50011 - 2010 (Čína)
-
NBC 2015 (Kanada) -
DTR B C 2-48 (Alžírsko) -
DTR RPA99 (Alžírsko)
-
CFE Sismo 08 (Mexiko) -
CIRSOC 103 (Argentina) -
NSR - 10 (Kolumbie) -
IS 1893:2002 (Indie) -
AS1170.4 (Austrálie) -
NCh 433 1996 (Chile)
-
- K dispozici jsou následující národní přílohy pro EN 1998-1:
-
DIN EN 1998-1/NA:2011-01 (Německo)
-
ÖNORM EN 1991-1-1:2011-09 (Rakousko)
-
NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Belgie) -
ČSN EN 1998-1/NA:2007 (Česká republika) -
NF EN 1998-1-1/NA:2014-09 (Francie) -
UNI-EN 1991-1-1/NA:2007 (Itálie)
-
NP EN 1998-1/NA:2009 (Portugalsko) -
SR EN 1998-1/NA:2004 (Rumunsko) -
STN EN 1998-1/NA:2008 (Slovensko) -
SIST EN 1998-1:2005/A101:2006 (Slovinsko) -
CYS EN 1998-1/NA:2004 (Kypr) -
BS EN 1998-1:2004:2008 (Velká Británie) - NS-EN 1998-1:2004 + A1:2013/NA:2014 (Norsko)
-
- Možnost zadání spekter odezvy uživatelem
- Použití spektra odezvy závislého na směru
- Příslušné vlastní tvary pro spektrum odezvy můžeme zadat ručně nebo nechat vybrat automaticky (lze použít 5%-pravidlo podle EC 8)
- Vygenerovaná náhradní statická zatížení jsou exportována do jednotlivých zatěžovacích stavů zvlášť pro každý modální příspěvek a pro každý směr
- Kombinace výsledků modální superpozicí (pravidlo SRSS a CQC) a superpozicí směrů (SRSS nebo pravidlo 100%/30%)
- Zobrazeny mohou být výsledky se znaménkem podle dominantního vlastního tvaru
Náhradní statická zatížení se generují zvlášť pro každé příslušné vlastní číslo a zvlášť pro budicí směr. Ty se následně exportují do statických zatěžovacích stavů a program RFEM/RSTAB provede lineárně statickou analýzu.
Při analýze náhradního zatížení se generují zatěžovací stavy a kombinace výsledků. Zatěžovací stavy obsahují generované náhradní zatížení, které se následně vloží do kombinace výsledků. Nejdříve se superponují modální příspěvky (pravidlo SRSS nebo CQC). Výsledkům lze přiřadit znaménko na základě dominantního vlastního tvaru.
Následně se superponují zatížení vlivem složek seizmických účinků (pravidlo SRSS nebo pravidlo 100% / 30%).
Vstupní parametry podle vybraných norem navrhuje program v souladu s předpisy. Kromě toho je možné zadat spektra odezvy ručně. Dynamické zatěžovací stavy definují, v jakém směru spektra odezvy působí a která vlastní čísla konstrukce jsou důležitá pro analýzu.
