Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Кроме нелинейностей типа «Фиксировано при» и «Частичная работа» можно в программе выбрать также возможность «Диаграмма». Однако при выборе опции «Диаграмма» необходимо для правильной работы шарниров на концах стержня указать и соответствующие настройки. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

Трубопроводные системы подвержены большому количеству нагрузок. Одной из самых важных нагрузок является внутреннее давление. Вот почему в данной статье рассматриваются напряжения и деформации, возникающие исключительно в результате нагрузки внутреннего давления в стенке трубы и соответственно в трубе.

• Расчет в соответствии с EN 13480-3, ASME B31.1-2012 и ASME B31.3-2012
• Проверка минимальной требуемой толщины стенки труб, с учетом допусков на изготовление, коррозию и коэффициента сварки
• Анализ напряжений от длительных нагрузок, долговременных и периодических нагрузок, а также в результате теплового расширения
• Документация результатов в табличном и графическом виде в протоколе результатов RFEM

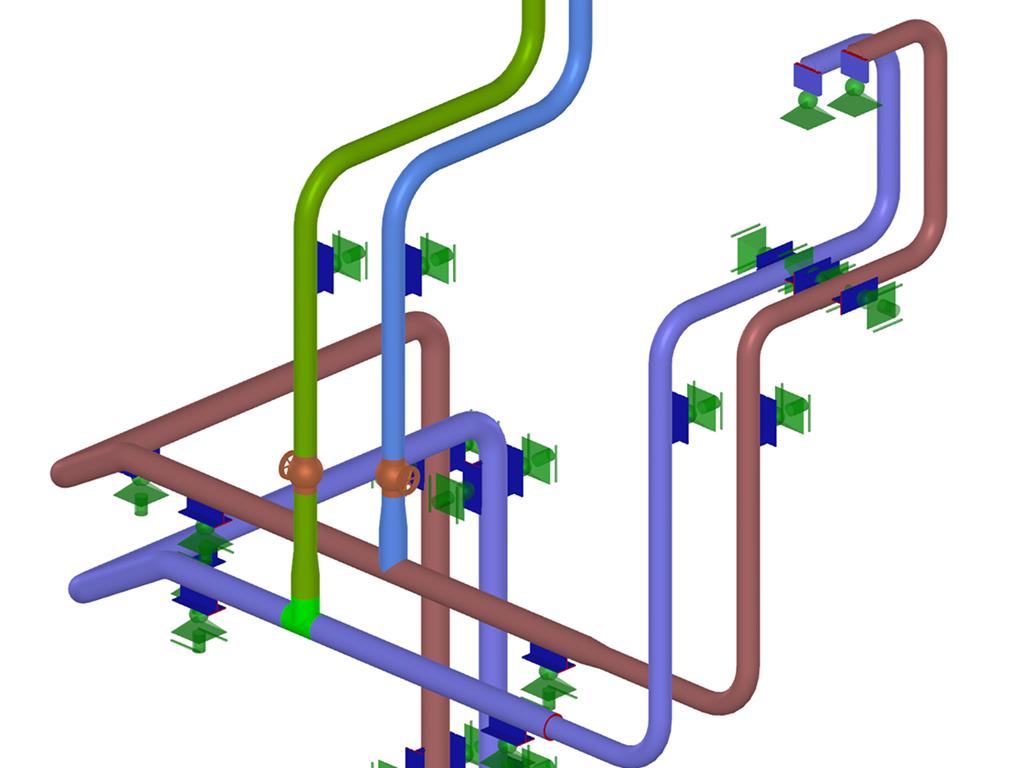

После активации дополнительного модуля RF-PIPING, в RFEM появится новая панель инструментов, навигатор и таблицы проекта расширятся. Теперь трубопроводная система будет смоделирована тем же способом, что и стержни. Отводы труб задаются одновременно касательными (прямолинейные отрезки труб) и радиусом. Таким образом, можно впоследствии легко изменить параметры изгиба.

Также возможно впоследствии расширить трубопровод , задав специальные компоненты (компенсаторы, клапаны и другие). Реализованные базы данных элементов конструкций облегчают задание.

Непрерывные отрезки труб задаются как блоки трубопроводов.
Для создания нагрузок на трубопровод, нагрузки стрежней присваиваются соответствующим загружениям. Сочетание нагрузок включается как в сочетания нагрузок трубопроводов, так и в расчетные сочетания.
После выполнения расчета можно отобразить деформации, внутренние силы стержня и опорные реакции графически или в таблицах.

Расчет напряжений в трубах в соответствии с нормативами может быть затем выполнен в дополнительном модуле RF-PIPING Design. Для этого Вам нужно всего лишь выбрать соответствующие блоки трубопроводов и ситуации нагрузок.

• Графический ввод трубопроводов и трубных элементов
• Наглядная визуализация трубопроводов и трубных элементов в графическом окне RFEM
• Обширные библиотеки сечений и материалов трубопроводов
• Обширные библиотеки фланцев, переходных соединений, тройников и компенсационных швов
• Учет трубной конструкции (изоляция, подкладка, лужёная пластина)
• Автоматический расчет коэффициентов увеличения напряжения и коэффициентов гибкости
• Особые категории воздействий на трубопровод для загружений
• Выборочная автоматическая комбинаторика загружений
• Рассмотрение свойств материала (модуль упругости, коэффициент температурного расширения) либо при рабочей температуре (настройка по умолчанию), либо при условной (монтажной) температуре материала
• Учет деформации и подъема от давления (эффект Бурдона)
• Взаимодействие между опорной конструкцией и трубопроводом
