- 设计按照EN 13480-3,ASME B31.1-2012和ASME B31.3-2012
- 检查管道所需的最小壁厚,考虑到制造余量、腐蚀和焊接系数
- 计算持续荷载作用、持续荷载和偶然荷载以及热膨胀引起的应力
- RFEM 打印报告中包含表格和图形的结果文档
产品特性
您有什么问题想问的吗?

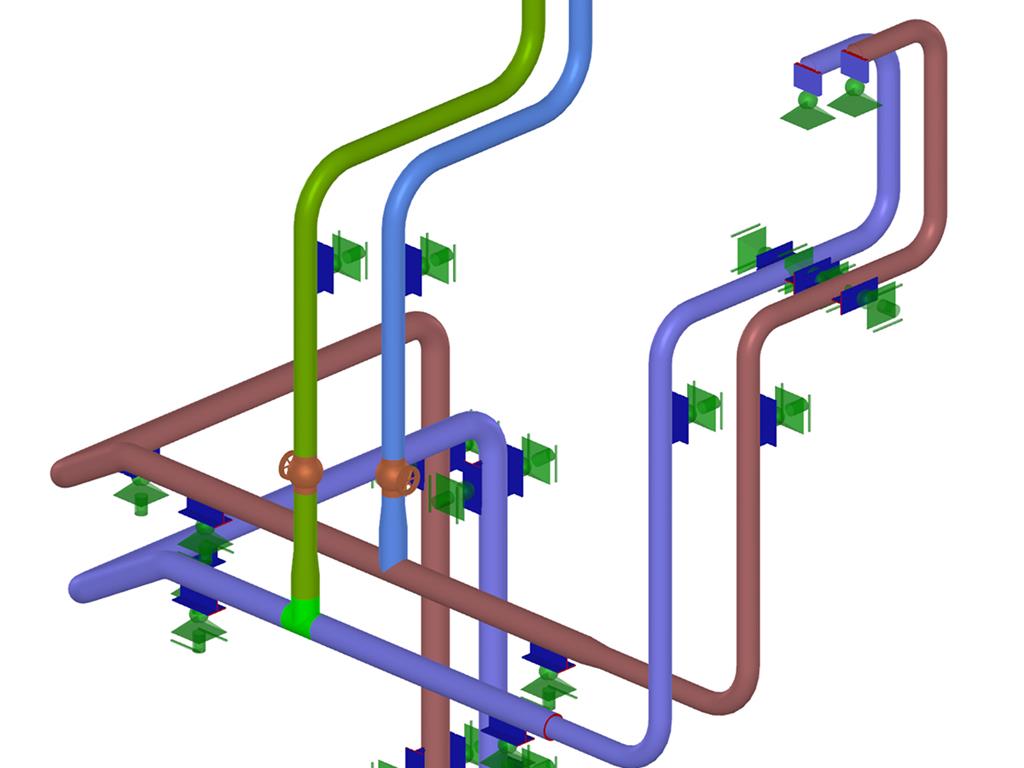

在 RFEM 中使用 RF‑PIPING 进行管道系统建模并定义荷载以及荷载组合和结果组合后,可以在附加模块 RF‑PIPING Design 中进行管道应力分析。
用户可以选择全部或部分管道与荷载、荷载或结果组合进行管道设计设计。 材料库中提供了符合 EN 13480-3、ASME B31.1-2012 和 ASME B31.3-2012 规定的各种材料。
计算完成后,结果清楚地显示在窗口中;例如,可以按截面、管道或杆件进行组合。 RFEM 中的利用率在整个模型上以图形方式显示。这样,您可以快速识别截面的临界区域或尺寸过大的区域。
除了在表格中显示的输入和结果数据外,还可以将所有图形添加到打印报告中。 因此可以保证文档编制的准确性和准确性。 可以根据具体的设计计算来选择显示在计算书中的内容。
- 设计按照EN 13480-3,ASME B31.1-2012和ASME B31.3-2012
- 检查管道所需的最小壁厚,考虑到制造余量、腐蚀和焊接系数
- 计算持续荷载作用、持续荷载和偶然荷载以及热膨胀引起的应力
- RFEM 打印报告中包含表格和图形的结果文档
激活附加模块 RF-PIPING 后,在 RFEM 中会出现一个新的工具栏,并且项目导航器和表格会得到扩展。 管道系统的建模方法与杆件的建模方法相同。 弯管由切线(直管截面)和半径同时定义。 之后可以很容易地对折弯参数进行更改。
也可以通过定义特殊组件(膨胀节、阀门等)来扩展管道。 软件内置的结构构件库可以简化定义构件的工作。
连续管道是多组管道系统。
对于管道荷载,杆件荷载被分配给相应的荷载工况。 荷载组合包含在管道荷载组合和结果组合中。
计算完成后,可以以图形或表格形式显示变形、杆件内力和支座反力。
在附加模块 RF-PIPING Design 中可以根据规范对管道进行应力分析。 用户只需选择相关的管道系统和荷载状况即可。
- 符合不同规范的反应谱
- 执行以下规范规范:
- EN 1998-1:2010 + A1:2013(欧盟)
- DIN 4149:1981-04(德国)
- DIN 4149:2005-04(德国)
- IBC 2000(美国)
- IBC 2009-ASCE/SEI 7-05(美国)
- IBC 2012/15 - ASCE/SEI 7-10(美国)
- IBC 2018 - ASCE/SEI 7-16(美国)
- ÖNORM B 4015:2007-02(奥地利)
- NTC 2018(意大利)
- NCSE-02(西班牙)
- SIA 261/1:2003(瑞士)
- SIA 261/1:2014(瑞士)
- SIA 261/1: 2020(瑞士)
- OG 23089 + OG 23390(土耳其)
- SANS 10160-4 2010(南非)
- SBC 301:2007(沙特阿拉伯)
- GB 50011 - 2001(中国)
- GB 50011 - 2010(中国)
- NBC 2015(加拿大)
- DTR BC 2-48 (阿尔及利亚)
- DTR RPA99(阿尔及利亚)
- CFE Sismo 08(墨西哥)
- CIRSOC 103(阿根廷)
- NSR - 10(哥伦比亚)
- IS 1893:2002(印度)
- AS1170.4(澳大利亚)
- NCh 433 1996(智利)
- 提供以下 EN 1998-1 国家附录:
- DIN EN 1998-1/NA:2011-01(德国)
- ÖNORM EN 1991-1-1:2011-09(奥地利)
- NBN - ENV 1998-1-1: 2002 NAD-E/N/F(比利时)
- ČSN EN 1998-1/NA:2007(捷克)
- NF EN 1998-1-1/NA:2014-09(法国)
- UNI-EN 1991-1-1/NA:2007(意大利)
- NP EN 1998-1/NA:2009(葡萄牙)
- SR EN 1998-1/NA:2004(罗马尼亚)
- STN EN 1998-1/NA:2008(斯洛伐克)
- SIST EN 1998-1:2005/A101:2006(斯洛文尼亚)
- EN 1998-1/NA:2004 (塞浦路斯)
- NA - BS EN 1998-1:2004:2008(英国)
- NS-EN 1998-1:2004 + A1:2013/NA:2014 (挪威)
- 用户定义的反应谱
- 方向相关反应谱法
- 反应谱中相关的模态可以手动或自动选择 (适用规范 EC 8 中的 5%)
- 生成的等效静荷载可以导出到荷载工况中,分别对每个振型分量和每个方向
- Result combinations by modal superposition (SRSS and CQC rule) and direction superposition (SRSS or 100%/30% rule)
- 可以显示基于主特征模态的结果的符号
