Caratteristiche

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

Rohrleitungssysteme sind einer Vielzahl von Belastungen ausgesetzt. Zu den maßgebendsten gehört der Innendruck. Dieser Beitrag wird sich daher mit den Spannungen und Verformungen befassen, die sich aus einer reinen Innendruckbelastung in der Rohrwandung beziehungsweise für das Rohr ergeben.

• Progettazione secondo EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
• Verifica dello spessore minimo richiesto per le pareti dalle tubazioni, tenendo conto delle tolleranze di produzione, della corrosione e del coefficiente di saldatura
• Analisi di tensioni dovute a carichi permanenti, a carichi permanenti ed occasionali, nonché a causa della dilatazione termica
• Nella relazione di calcolo in RFEM, elaborati con tabelle e grafici

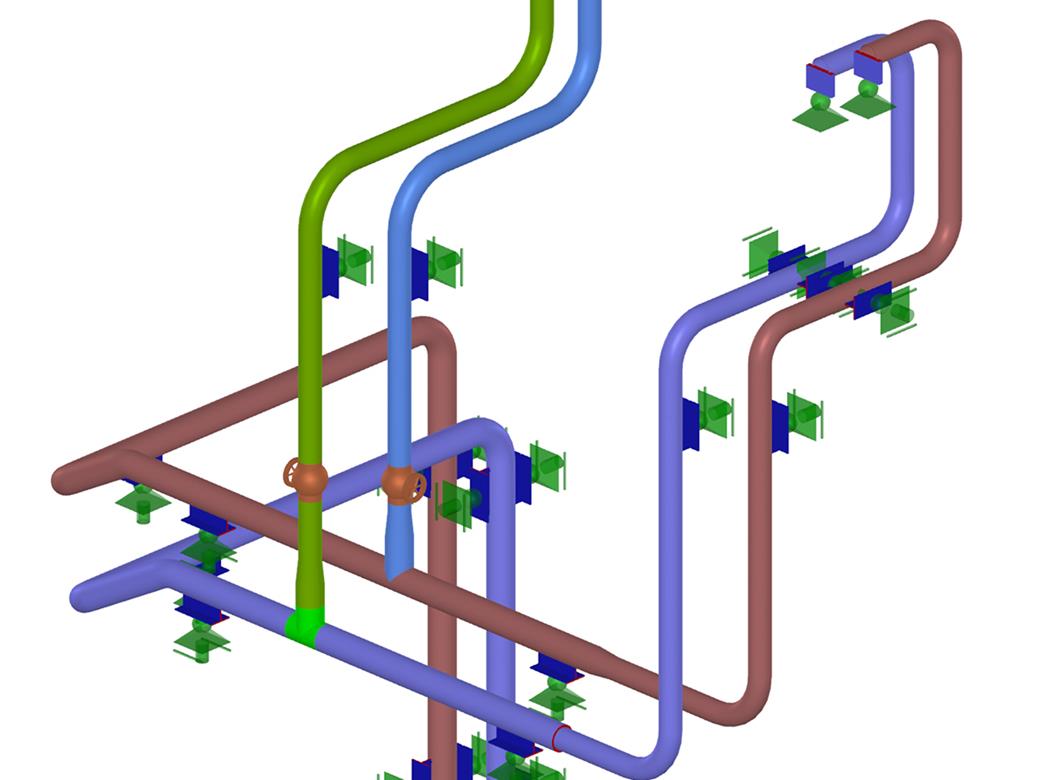

Dopo aver attivato il modulo aggiuntivo RF‑PIPING, una nuova barra degli strumenti è disponibile in RFEM ed il navigatore e le tabelle di progetto vengono ampliate. Il sistema di tubazioni è ora modellato allo stesso modo delle aste. Le curve dei tubi sono definite simultaneamente da tangenti (sezioni di tubi diritte) e raggio. Pertanto, è facile modificare successivamente i parametri di piegatura.

È anche possibile estendere le tubazioni successivamente definendo componenti speciali (giunti di dilatazione, valvole e altri). Le librerie di componenti strutturali implementate facilitano la definizione.

Le sezioni continue di tubi sono definite come set di sistemi di tubazioni.
Per i carichi delle tubazioni, i carichi delle aste sono assegnati ai rispettivi casi di carico. La combinazione dei carichi è inclusa nelle combinazioni di carico e di risultati delle tubazioni.
Dopo il calcolo, è possibile visualizzare gli spostamenti generalizzati, le forze interne dell'asta e le forze vincolari graficamente o nelle tabelle.

L'analisi delle tensioni secondo le norme può essere eseguita nel modulo aggiuntivo RF‑PIPING Design. Hai solo bisogno di selezionare i set rilevanti di sistemi di tubazioni e situazioni di carico.

• Input grafico delle componenti per condotte e tubazioni
• Visualizzazione illustrativa delle condotte e delle componenti nella finestra grafica in RFEM
• Librerie complete per sezioni trasversali e materiali di tubazioni
• Librerie complete per flange, riduzioni, T e giunti di dilatazione
• Considerazione della struttura delle tubazioni (isolamento, rivestimento, banda stagnata)
• Calcolo automatico dei coefficienti di intensificazione delle tensioni e dei coefficienti di flessibilità
• Categorie di azioni specifiche delle tubazioni per i casi di carico
• Combinazione automatica opzionale dei casi di carico
• Considerazione delle proprietà del materiale (modulo di elasticità, coefficiente di dilatazione termica) durante la temperatura di esercizio (impostazione predefinita) o durante la temperatura di riferimento (montaggio) del materiale
• Considerazione della deformazione e del sollevamento dovuti alla pressione (effetto Bourdon)
• Interazione tra la struttura portante e il sistema di tubazioni
