Работа с RF-PIPING Design

После моделирования трубопроводных систем в RFEM с помощью модуля RF-PIPING и определения нагрузок, а также сочетаний нагрузок и расчетных сочетаний, можно в дополнительном модуле RF-PIPING Design выполнить расчет напряжений в трубопроводах.

Вы можете выбрать все или только некоторые трубопроводы и нагрузки, сочетания нагрузок или расчетные сочетания для расчета трубопроводов. База данных материалов предлагает различные материалы по нормам EN 13480‑3, ASME B31.1‑2012 и ASME B31.3‑2012.

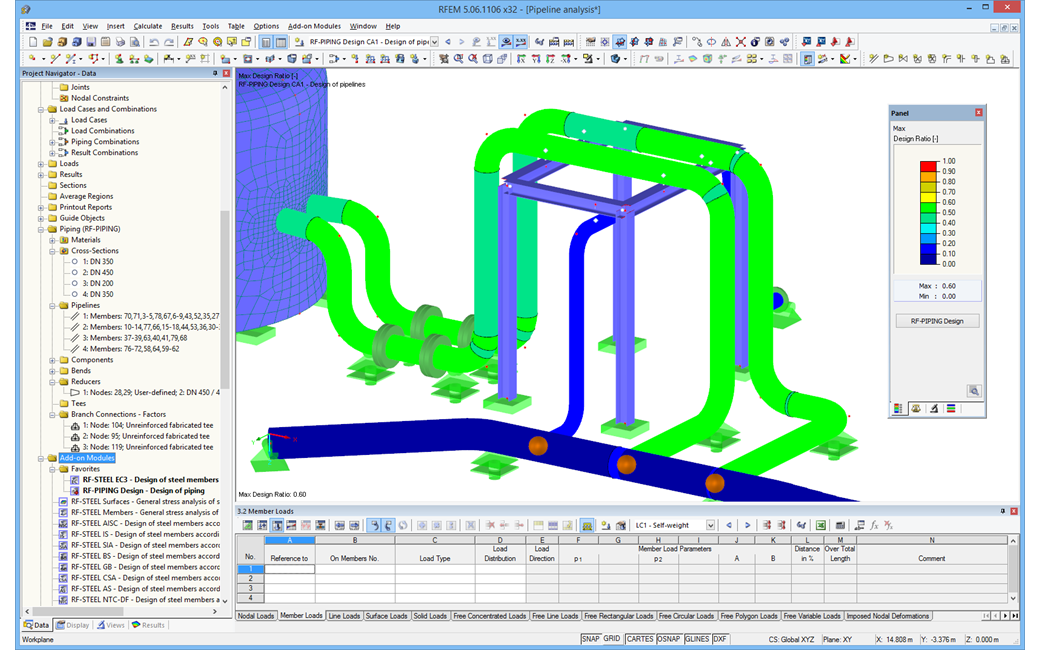

После завершения расчета, результаты изображаются в виде четко структурированных окон; например, по сечениям, по трубопроводам или по стержням. Коэффициент использования можно отобразить также графически на всей модели в программе RFEM. Таким образом, можно быстро определить критические или малозагруженные области сечений.

В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.



;
