Práce s modulem RF-PIPING Design

Zvláště v technologických stavbách, ale i při detailní analýze statických konstrukcí, může být nutné modelovat trubkový průřez jako plochu. Pro tyto účely má program RFEM možnost vytvořit pomocí linie automaticky trubkový průřez.

V mnoha případech je potřeba filtrovat výsledky pro zobrazení hodnot na plochách, aby se nezobrazila všechna čísla. Při zobrazení uspořádání výztuže můžete například skrýt hodnoty, které jsou nižší než použitá základní výztuž.

V programech RFEM 5 a RSTAB 8 lze přiřadit nelinearity kloubům na konci prutu. Kromě nelinearit „Pevný, je‑li...“ a „Částečná účinnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro působení kloubu na konci prutu. Pro jednotlivé definiční body je nezbytné určit souřadnice hodnot (deformace nebo pootočení a na nich závislé vnitřní síly), které definují kloub.

• Posouzení podle EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012
• Kontrola minimální tloušťky stěn potrubí se zohledněním výrobních odchylek, koroze a součinitele svarového spoje
• Analýza napětí od trvalých zatížení, trvalých a občasných zatížení i analýza rozkmitu napětí od dilatace
• Dokumentace výsledků s tabulkami a obrázky v tiskovém protokolu programu RFEM

Po aktivování přídavného modulu RF‑PIPING se v programu RFEM objeví nový panel nástrojů a navigátor a tabulky se rozšíří. Potrubní systém je nyní modelován stejným způsobem jako pruty. Ohyby trubek jsou definovány současně tečnami (přímými trubkovými průřezy) a poloměrem. Lze tak snadno dodatečně měnit parametry ohybu.

Potrubí je také možné dodatečně rozšířit zadáním speciálních prvků (kompenzátory, ventily a další). Definici usnadňují zabudované databáze konstrukčních prvků.

Průřezy trubek se definují jako sady potrubních systémů.
U zatížení potrubí se zatížení na pruty přiřadí příslušným zatěžovacím stavům. Kombinace zatížení jsou zahrnuty v kombinacích zatížení pro potrubí a kombinacích výsledků.
Po výpočtu lze deformace, vnitřní síly prutů a podporové síly zobrazit graficky nebo v tabulkách.

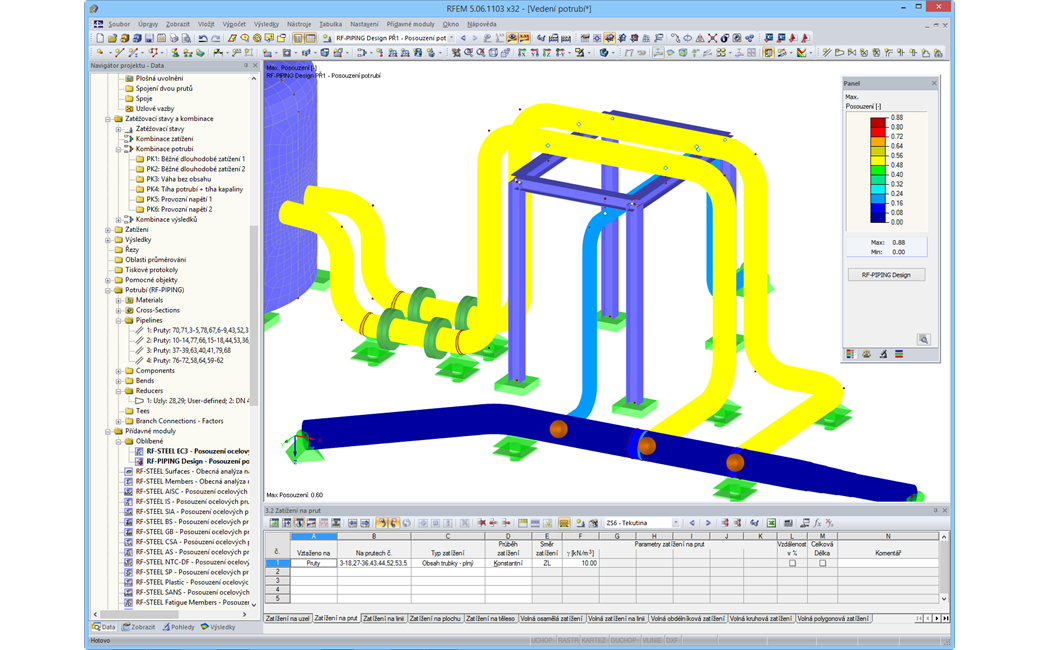

Analýzu napětí v potrubí podle norem je možné provést v přídavném modulu RF‑PIPING Design. Stačí vybrat příslušné sady potrubních systémů a zatěžovací situace.

• Spektra odezvy podle různých norem
• Implementovány jsou následující normy:
  • EN 1998-1:2010 + A1:2013 (Evropská unie)
  • DIN 4149:1981-04 (Německo)
  • DIN 4149:2005-04 (Německo)
  • IBC 2000 (USA)
  • IBC 2009-ASCE/SEI 7-05 (USA)
  • IBC 2012/15 - ASCE/SEI 7-10 (USA)
  • IBC 2018 - ASCE / SEI 7-16 (USA)
  • ÖNORM B 4015:2007-02 (Rakousko)
  • NTC 2018 (Itálie)
  • NCSE-02 (Španělsko)
  • SIA 261/1:2003 (Švýcarsko)
  • SIA 261/1:2014 (Švýcarsko)
  • SIA 261/1:2020 (Švýcarsko)
  • O.G. 23089 + O.G. 23390 (Turecko)
  • SANS 10160-4 2010 (Jihoafrická republika)
  • SBC 301:2007 (Saudská Arábie)
  • GB 50011 - 2001 (Čína)
  • GB 50011 - 2010 (Čína)
  • NBC 2015 (Kanada)
  • DTR B C 2-48 (Alžírsko)
  • DTR RPA99 (Alžírsko)
  • CFE Sismo 08 (Mexiko)
  • CIRSOC 103 (Argentina)
  • NSR - 10 (Kolumbie)
  • IS 1893:2002 (Indie)
  • AS1170.4 (Austrálie)
  • NCh 433 1996 (Chile)
• K dispozici jsou následující národní přílohy pro EN 1998-1:
  • DIN EN 1998-1/NA:2011-01 (Německo)
  • ÖNORM EN 1991-1-1:2011-09 (Rakousko)
  • NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Belgie)
  • ČSN EN 1998-1/NA:2007 (Česká republika)
  • NF EN 1998-1-1/NA:2014-09 (Francie)
  • UNI-EN 1991-1-1/NA:2007 (Itálie)
  • NP EN 1998-1/NA:2009 (Portugalsko)
  • SR EN 1998-1/NA:2004 (Rumunsko)
  • STN EN 1998-1/NA:2008 (Slovensko)
  • SIST EN 1998-1:2005/A101:2006 (Slovinsko)
  • CYS EN 1998-1/NA:2004 (Kypr)
  • BS EN 1998-1:2004:2008 (Velká Británie)
  • NS-EN 1998-1:2004 + A1:2013/NA:2014 (Norsko)
• Možnost zadání spekter odezvy uživatelem
• Použití spektra odezvy závislého na směru
• Příslušné vlastní tvary pro spektrum odezvy můžeme zadat ručně nebo nechat vybrat automaticky (lze použít 5%-pravidlo podle EC 8)
• Vygenerovaná náhradní statická zatížení jsou exportována do jednotlivých zatěžovacích stavů zvlášť pro každý modální příspěvek a pro každý směr
• Kombinace výsledků modální superpozicí (pravidlo SRSS a CQC) a superpozicí směrů (SRSS nebo pravidlo 100%/30%)
• Zobrazeny mohou být výsledky se znaménkem podle dominantního vlastního tvaru
