使用 RF-PIPING Design

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

管道结构系统通常所受的荷载形式较多。 其中最重要的荷载就是管道内部的压力荷载。 本篇专题将阐述管道在内部压力荷载作用下管道和管道壁的应力和变形计算。

• 设计按照EN 13480-3，ASME B31.1-2012和ASME B31.3-2012
• 检查管道所需的最小壁厚，考虑到制造余量、腐蚀和焊接系数
• 计算持续荷载作用、持续荷载和偶然荷载以及热膨胀引起的应力
• RFEM 打印报告中包含表格和图形的结果文档

激活附加模块 RF-PIPING 后，在 RFEM 中会出现一个新的工具栏，并且项目导航器和表格会得到扩展。 管道系统的建模方法与杆件的建模方法相同。 弯管由切线（直管截面）和半径同时定义。 之后可以很容易地对折弯参数进行更改。

也可以通过定义特殊组件（膨胀节、阀门等）来扩展管道。 软件内置的结构构件库可以简化定义构件的工作。

连续管道是多组管道系统。
对于管道荷载，杆件荷载被分配给相应的荷载工况。 荷载组合包含在管道荷载组合和结果组合中。

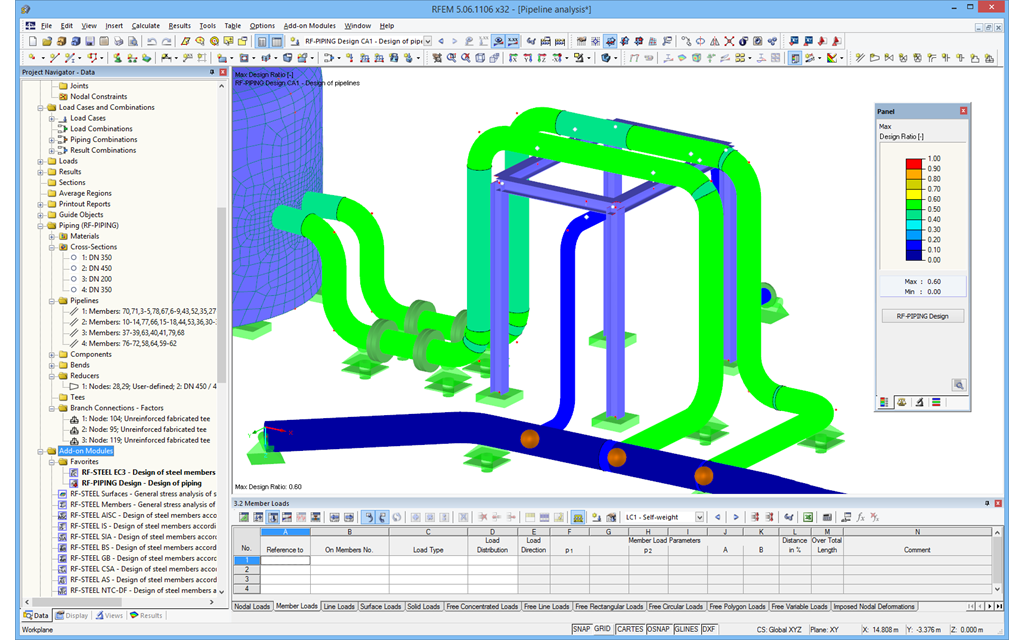

计算完成后，可以以图形或表格形式显示变形、杆件内力和支座反力。

在附加模块 RF-PIPING Design 中可以根据规范对管道进行应力分析。 用户只需选择相关的管道系统和荷载状况即可。

• Graphical input of pipelines and piping components
• 在 RFEM 图形窗口中可清晰显示管道和管件
• 全面的管道截面和材料库
• 包含法兰、异径管、三通管和膨胀节的数据库
• 考虑管道结构（绝缘、衬套、镀锡板）
• 自动计算应力放大系数和柔度系数
• 荷载工况中包含特定的管道作用类别
• 可选荷载自动组合
• 在工作温度（默认设置）或参考温度（安装温度）下考虑材料属性（弹性模量、热膨胀系数）
• 考虑压力引起的应变和隆起（波登效应）
• 支撑结构与管道系统之间的相互作用
