Travailler avec RF-PIPING Design

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

Les logiciels RFEM 5 et RSTAB 8 offrent la possibilité d'affecter des non-linéarités aux articulations de barre. Outre les non-linéarités « Fixé si... » et « Activité partielle... », vous pouvez sélectionner « Diagramme... ». Si vous sélectionnez l'option « Diagramme... », il est nécessaire de préciser les paramètres en fonction du comportement au niveau de l’articulation de barre. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

Les systèmes de canalisation sont exposés à un grand nombre de chargements. La pression interne est l’une des charges les plus déterminantes. Cet article décrit les contraintes et déformations résultantes d’une charge de pression intérieure pure dans la paroi du tuyau et pour le tuyau lui-même.

• Vérifications selon l'EN 13480-3, l'ASME B31.1-2012 et l'ASME B31.3-2012
• Contrôle des épaisseurs de paroi minimum pour les tuyaux avec considération des tolérances de fabrication, de la corrosion et du coefficient de soudure
• Analyse des contraintes pour les charges permanentes ou transitoires, ainsi que pour les dilatations thermiques
• Résultats et graphiques dans le rapport d'impression de RFEM

Après avoir activé le module additionnel RF‑PIPING, une nouvelle barre d'outils est disponible dans RFEM et le navigateur de projet s'agrandit. Le système de canalisations est maintenant modélisé de la même manière que les barres. Les coudes sont définis simultanément par les tangentes (sections de tuyau droites) et par le rayon. Il reste alors facile de modifier les paramètres par la suite.

Le tuyau peut également être prolongé à tout moment par la définition de composants spéciaux (valves, tés, etc.). Les bibliothèques de composants dans le logiciel facilitent la définition.

sections continues des tuyaux sont définis comme des ensembles de tuyaux.
Les charges de canalisation sont répertoriées dans leur cas de charge respectifs. La combinaison de charges est incluse dans les combinaisons de charges des tuyaux et les combinaisons de résultats.
Après le calcul, vous pouvez afficher les déformations, les efforts internes de barre et les réactions d'appui graphiquement ou sous forme de tableau.

L'analyse de contraintes dans les tuyaux selon les normes peut être réalisée dans le module RF-PIPING Design. Vous n'avez qu'à sélectionner les ensembles de tuyaux et les situations de charges.

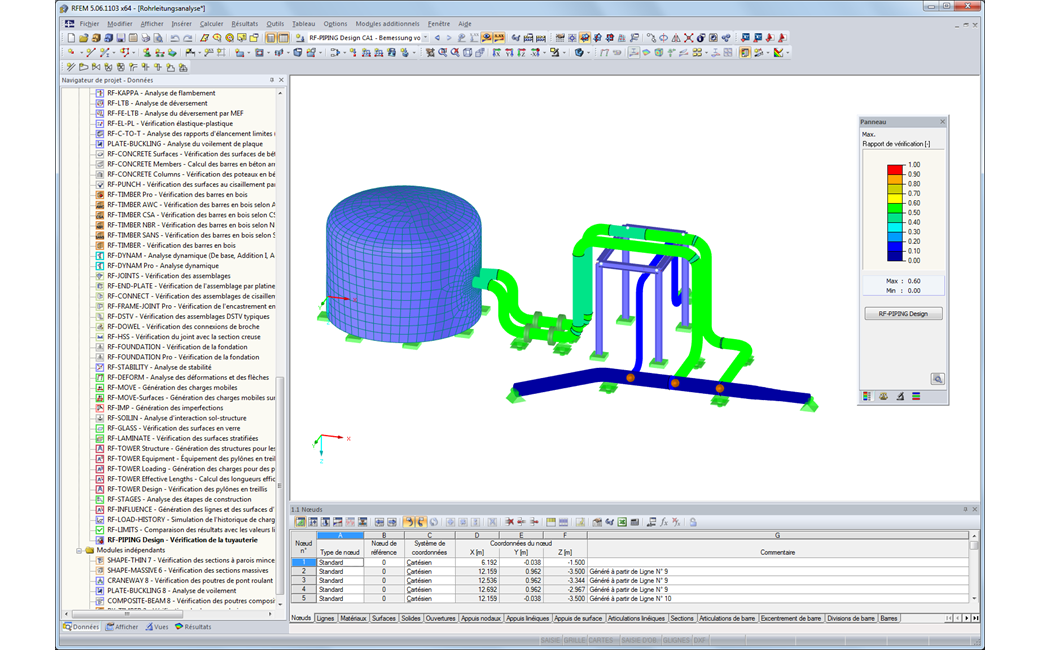

• Sortie graphique des canalisations et des composants
• Affichage illustré des canalisations et des composants dans la fenêtre graphique de RFEM
• Vaste bibliothèque de sections et matériaux de canalisation
• Vaste bibliothèque de rebords, réducteurs, tés et compensateurs de dilatation
• Considération de la structure (isolation, revêtement, fer-blanc)
• Calcul automatique des facteurs de contraintes et de flexibilité
• Catégories spécifiques de groupes d'action pour les cas de charge
• Automatisation facultative des combinaisons de cas de charges
• Considération des propriétés de matériaux (module d'élasticité, coefficient d'expansion thermique) avec pour référence la température en usage (paramètre par défaut) ou pour la température de référence du matériau (assemblage)
• Considération de la déformation et du soulèvement dus à la pression (effet Bourdon)
• Interaction entre la structure porteuse et les canalisations
