RF-FORM-FINDING | Нелинейный расчет

RFEM und RSTAB können als Vertreter der allgemeinen Stab- beziehungsweise FEM-Programme eine Vielzahl von Teilgebieten des Bauwesens abdecken. So ist auch die Bemessung von Seiltragwerken in beiden Software-Lösungen möglich. Im Folgenden sollen einige Modellierungs- und Bemessungshilfen vorgestellt werden.

Канатные и мембранные элементы считаются очень тонкими и эстетичными конструкциями. Отчасти очень сложные формы с двойной кривизной можно найти с помощью подходящих алгоритмов поиска формы. Одним из возможных решений является поиск формы через равновесие между поверхностным напряжением (заданное предварительное напряжение и дополнительные нагрузки, например, собственный вес, давление и т.д.) и заданными граничными условиями.

В программе RFEM предлагается возможность соединить поверхности с жесткостью типа «Мембрана» или «Мембранно-ортотропная» с моделями материала «Изотропная нелинейная упругая 2D/3D» и «Изотропная пластическая 2D/3D» (дополнительный модуль Требуется модуль RF-MAT NL ).

что позволяет моделировать нелинейные свойства материала при растяжении, например, для ETFE-плёнок.

• Поиск формы:
  • мембранных и вантовых конструкций, подверженных растяжению
  • сжатые конструкции оболочек и балок
  • смешанные конструкции, работающие на растяжение и сжатие
• Учет газовых прослоек между поверхностями
• Взаимодействие с несущей конструкцией (расчет подконструкции по различным нормам)
• Поверхности как 2D элементы и стержни в как 1D элементы
• Определение различных условий предварительного напряжения для поверхностей (мембран и оболочек)
• Определение сил или геометрических требований для стержней (канатов и балок)
• Учет отдельных нагрузок (собственный вес, внутреннее давление и др.) в процессе поиска формы
• Определение временных опор для процесса поиска формы
• Автоматическое выполнение предварительного поиска формы у мембранных поверхностей ({%://#/ru/podderzhka-i-obuchenije/podderzhka/faq/003179 подробнее...]])
• Определение изотропного или ортотропного материала для расчета конструкций
• Дополнительное определение произвольных многоугольных нагрузок
• Преобразование элементов найденной формы в элементы поверхности NURBS
• Возможность комбинированного поиска формы путем интеграции предварительного поиска формы
• Графическая оценка новой формы с помощью цветных участков координат и наклона
• Полная документация расчета, включая пользовательские значения адаптивной оценки
• Возможность экспорта сетки КЭ в виде файла DXF или Excel

Результатами процесса поиска формы являются новая форма и соответствующие внутренние силы. Обычные результаты, такие как деформации, силы, напряжения и другие могут быть изображены в случае RF FORM FINDING.

Эта предварительно напряженная форма доступна в качестве исходного состояния для всех других загружений и сочетаний нагрузок при расчете конструкции.

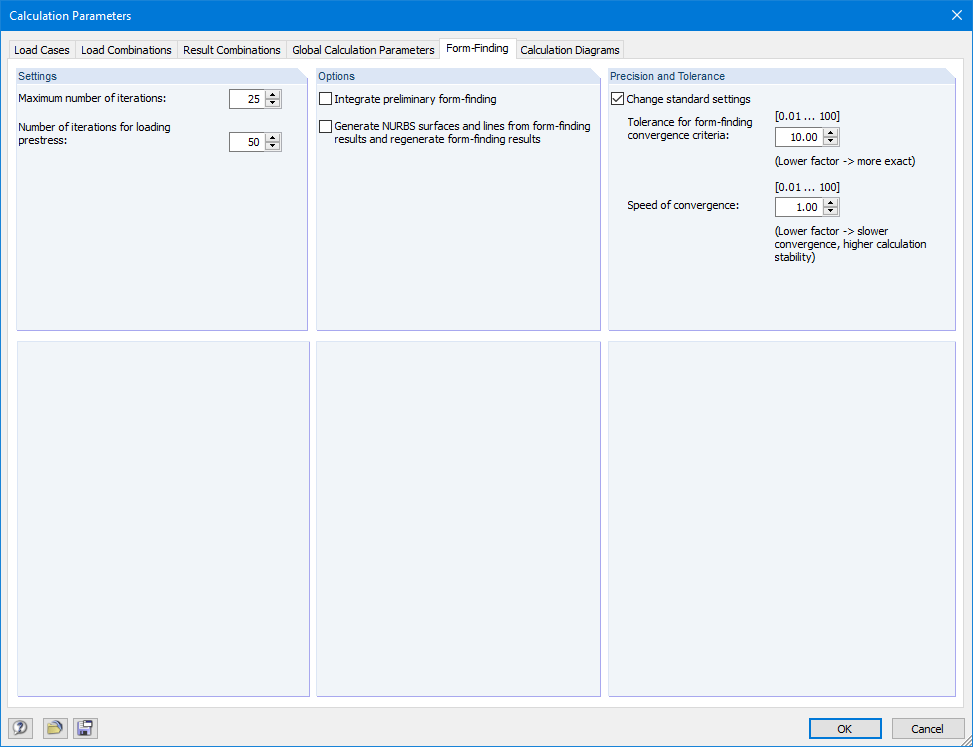

Для упрощения задания загружений может быть использовано преобразование NURBS (параметры расчета/поиск формы). Эта функция перемещает исходные поверхности и канаты на место после поиска формы.

Используя точки сетки поверхностей или задающие узлы поверхностей NURBS, произвольные нагрузки могут быть расположены в выбранных частях конструкции.
