RF-FORM-FINDING | Analiza nieliniowa

Kiedy rozpoczynają się obliczenia, program znajduje kształty (form-finding) w całej konstrukcji. Obliczenia biorą pod uwagę interakcje pomiędzy elementami po form-finding, a konstrukcją nośną.

Proces form-finding wykonywany jest iteracyjnie, w formie specjalnej analizy nieliniowej, zainspirowanej przez system URS (Updated Reference Strategy) wg Prof. Bletzingera/Prof. Ramma. W ten sposób, kształty równowagi uzyskuje się biorąc pod uwagę uprzednio określone sprężenie.

Dodatkowo, metoda ta pozwala na uwzględnienie poszczególnych obciążeń, takich jak ciężar własny lub parcie wewnętrzne dla konstrukcji pneumatycznych w procesie form-finding. Sprężenie dla powierzchni może być zdefiniowane za pomocą dwóch różnych metod:

  • Metoda standardowa - wymagane sprężenie w powierzchni
  • Metoda projekcji - wymagane sprężenie w projekcji powierzchni, stabilizacja zwłaszcza dla kształtów stożkowych

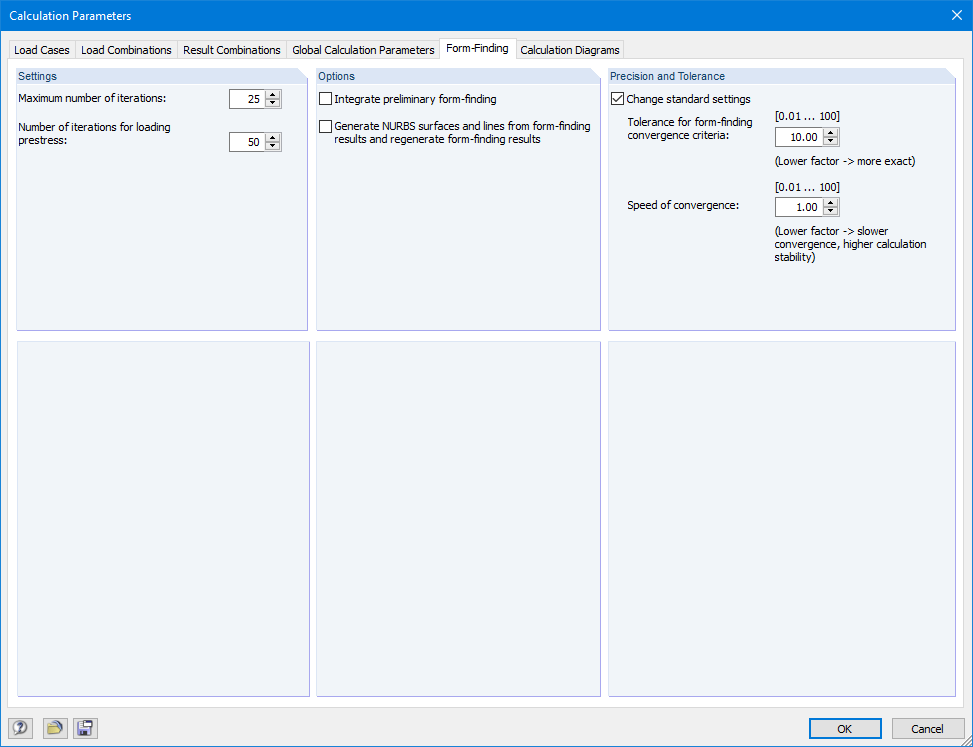

Berechnungsparameter
Berechnungsparameter
