Berechnung

RF-FORMFINDUNG

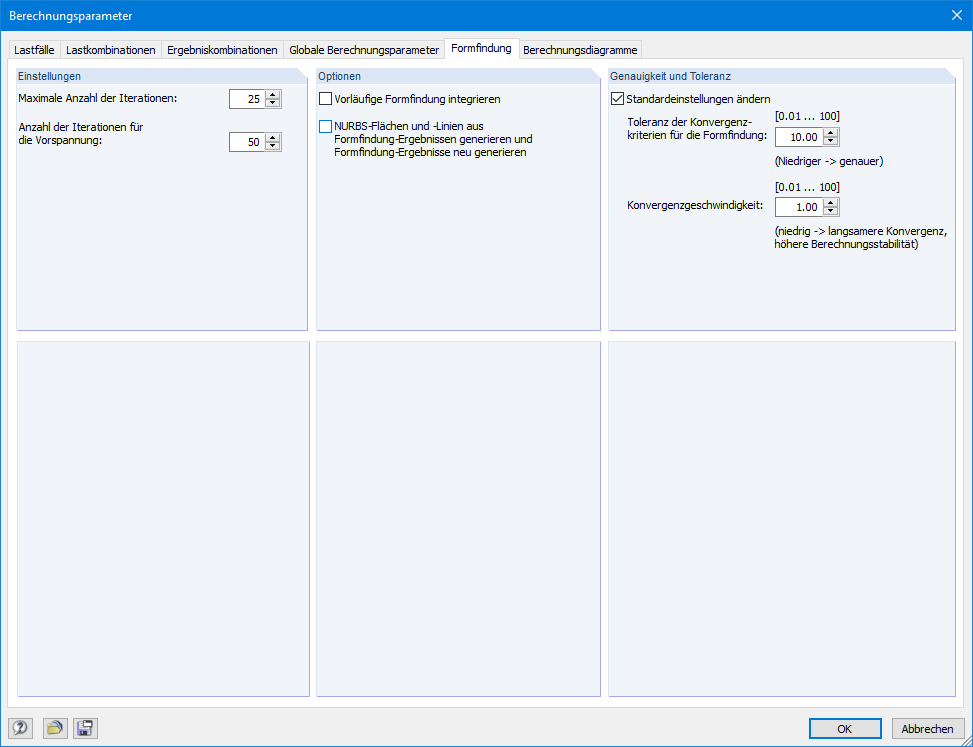

Mit Berechnungsstart führt das Programm eine Formfindung am Gesamtsystem durch. Die Berechnung berücksichtigt die Interaktion zwischen den Formfindungselementen (Membranen, Seile etc.) und der Tragkonstruktion.

Der Formfindungsprozess wird iterativ als eine spezielle nichtlineare Analyse, inspiriert von URS (Updated Reference Strategy) von Prof. Bletzinger / Prof. Ramm, realisiert. Dadurch erhält man Formen, die sich im Gleichgewicht befinden unter Berücksichtigung der definierten Vorspannung.

Weiterhin besteht mit dieser Variante die Möglichkeit, bei der Formfindung individuelle Lasten wie Eigengewicht oder den Innendruck für pneumatische Modelle zu berücksichtigen. Die Vorspannung für Flächen (z. B. Membranen) kann auf zwei verschiedene Arten definiert werden:

  • Standardmethode - Vorschreiben der erforderlichen Vorspannung in einer Fläche
  • Projektionsmethode - Vorschreiben der erforderlichen Vorspannung in der Projektion einer Fläche, Stabilisierung vor allem für konische Formen
