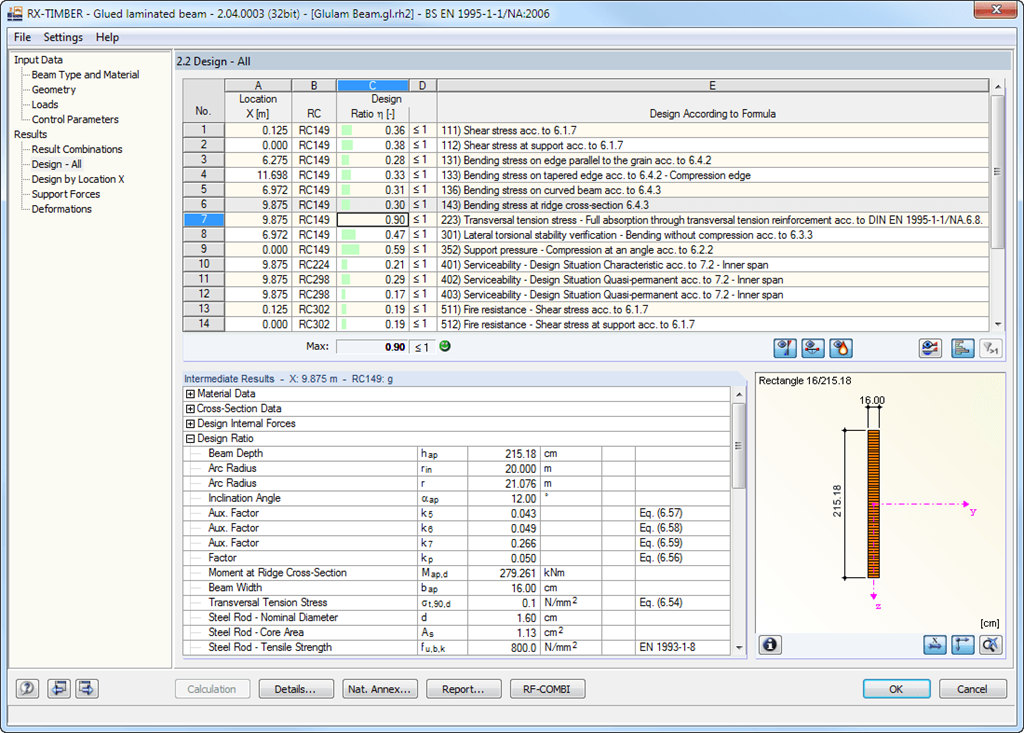

RX-TIMBER Glued-Laminated Beam | Результаты

• Расчет следующих типов балок:
  • Параллельная балка
  • Балка односкатной кровли
  • Двускатная балка
  • Арочная балка
  • Сводчатая балка с постоянной высотой
  • Сводчатая балка с переменной высотой
  • Балка переменного сечения - параболическая
  • Лобовая балка - линейная с закруглением в центральной области
• Несимметричные балки с консолями и без консолей
• Расположение свободного клина конька
• Возможность учета элементов жесткости для поперечного растяжения
• Для элементов жесткости относительно поперечного растяжения доступно два типа расчета:
  • Конструктивный, при необходимости
  • Полное поглощение напряжений поперечного растяжения
• Расчет необходимого количества элементов жесткости для поперечного растяжения и графическое изображение расположения в балке
• Простой ввод геометрии с помощью наглядной графики
• Простое создание снеговых нагрузок по нормам EN 1991-1-3 или DIN 1055:2005, часть 5
• Автоматическое определение ветровых нагрузок по норме EN 1991-1-4 или DIN 1055:2005, часть 4
• Пользовательские загружения и приложения нагрузок
• Автоматическое создание всех возможных сочетаний нагрузок
• Соединение с MS Excel и доступ через интерфейс COM
• База данных материалов обоих нормативов
• Для расчета по норме EC 5 (EN 1995) затем доступны следующие национальные приложения:
  • DIN EN 1995-1-1/NA:2013-08 (Германия)
  • NBN EN 1995-1-1/ANB:2012-07 (Бельгия)
  • DK EN 1995-1-1/NA:2011-12 (Дания)
  • SFS EN 1995-1-1/NA:2007-11 (Финляндия)
  • NF EN 1995-1-1/NA:2010-05 (Франция)
  • UNI EN 1995-1-1/NA:2010-09 (Италия)
  • NEN EN 1995-1-1/NB:2007-11 (Нидерланды)
  • ÖNORM B 1995-1-1:2015-06 (Австрия)
  • PN EN 1995-1-1/NA:2010-09 (Польша)
  • SS EN 1995-1-1 (Швеция)
  • STN EN 1995-1-1/NA:2008-12 (Словакия)
  • SIST EN 1995-1-1/A101:2006-03 (Словения)
  • CSN EN 1995-1-1:2007-09 (Чехия)
  • BS EN 1995-1-1/NA:2009-10 (Великобритания)
• Обширная база данных постоянных нагрузок
• Присвоение конструкции классу сооружения и определение категорий класса сооружения
• Определение расчетных соотношений, опорных реакций и деформаций
• Информационный значок, указывающий на успешный или неудачный расчет
• Цветовые шкалы значений в таблицах результатов
• Прямой экспорт данных в программу MS Excel
• Интерфейс DXF для подготовки производственных документов в CAD
• Языки программы: английский, немецкий, чешский, итальянский, испанский, французский, португальский, польский, китайский, голландский и русский
• Протокол результатов, включая все требуемые расчёты, поддающийся проверке. Протокол результатов доступен на многих языках; например, английский, немецкий, французский, итальянский, испанский, русский, чешский, польский, португальский, китайский и голландский.

RX -TIMBER Column рассчитывает шарнирно-опертые колонны (выборочно с упругой заделкой оголовка или базы) и кронштейны (выборочно с упругим основанием базы колонны).

Для этого в программе доступны круглые и прямоугольные сечения.

RX-TIMBER Glued-Laminated Beam позволяет проектировать широкопролетные клеёные балки восьми различных типов (параллельные, односкатные, двускатные и другие).

Программа позволяет учитывать типичные армирущие элементы (например, вклеенные стальные стержни) при расчёте на поперечный изгиб.
