V běžné literatuře se uvádějí vzorce pro ruční výpočet vnitřních sil nebo deformací obvykle bez ohledu na deformaci smykem. Obzvláště v dřevěných konstrukcích se tak často deformace vlivem smykové síly podceňují.

Velkorozponové nosníky z lepeného lamelového dřeva bývají většinou podepřeny na svých koncích železobetonovým sloupem s vidlicovým uložením.

Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.

V programu RX-TIMBER Glued-Laminated Beam lze definovat následující nastavení výpočtu:

• Posouzení MSÚ, MSP a/nebo požární odolnosti
  • Výběr požadovaných posouzení
  • Nastavení zobrazení podporových sil a deformací
  • Přizpůsobení doporučených mezních hodnot deformační analýze
  • Definice parametrů pro posouzení požární odolnosti podle zjednodušené metody (volitelně pro F 30-B, F 60-B, F 90-B a uživatelsky definované)
  • Stanovení momentu klopení pro vidlicové podepření
• Definice podporových podmínek nosníku
• Optimalizace nosníku prostřednictvím:
  • Úpravy výšky nosníku
  • Úpravy plochy nosníku
  • šířka průřezu
  • Odstupu bočních podepření

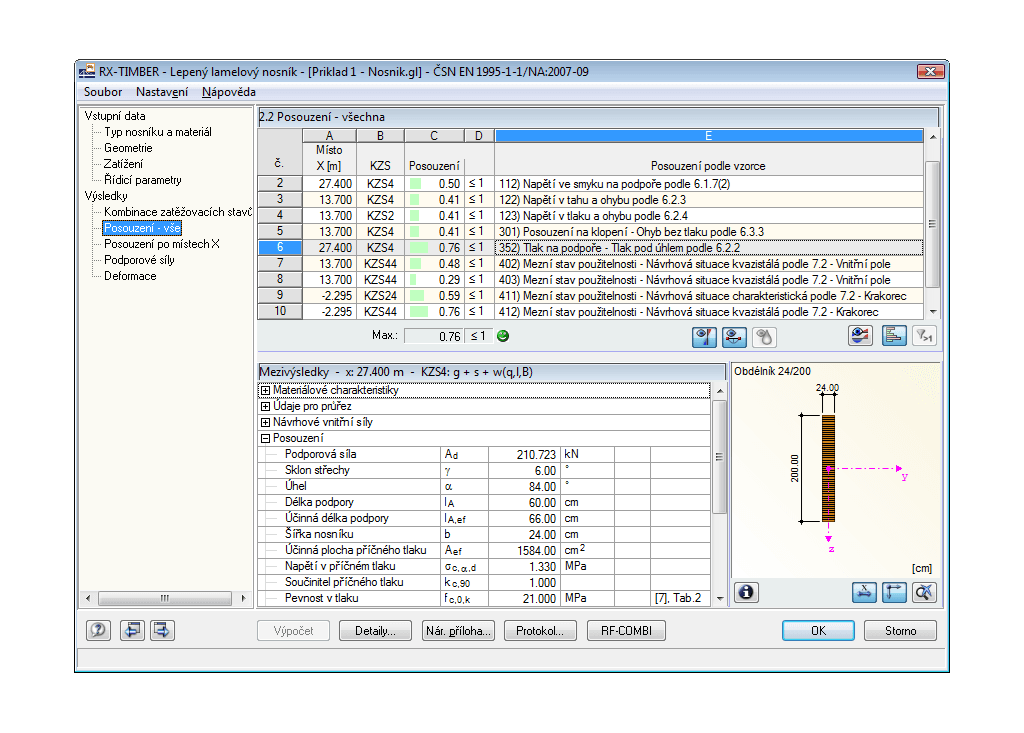

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků.

Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.

Při modelování nosníku jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Pro posouzení mezního stavu použitelnosti je možné nastavit průhyb konzoly nezávisle na průhybu pole nosníku.

Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů uvedené v EN 1995-1-1:2004 (EC 5) nebo DIN 1052:2008-12 a ve vybraných národních přílohách pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Dále je možné databázi rozšířit o vlastní třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu. Stálá zatížení (např. střešní konstrukce) lze zadat také pomocí rozsáhlé a rozšiřitelné databáze materiálů.

Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Zatěžovací stavy jsou pro kontrolu znázorněny graficky a zatížení se kombinují v automaticky generovaných kombinacích zatěžovacích stavů podle EN 1990, DIN 1055-100 nebo DIN 1052. Tím se požadovaná vstupní data redukují na minimum. Zatížení lze definovat také ručně.
