RX-TIMBER Frame | Расчёт

Вы можете задать следующие параметры расчета:

• Расчет предельного состояния по прочности (ПС 1г), предельного состояния по пригодности к эксплуатации (ПС 2г) и/или на огнестойкость Выбор расчетов, которые должны быть выполнены
• Выбор отображения опорных реакций и деформаций
• Настройка рекомендованных предельных значений в соответствии с уравнениями с (40) по (42) для анализа деформаций
• Определение параметров для расчета на огнестойкость в соответствии с упрощенным методом
• Увеличение жесткости при изгибе для плоских деформаций изгиба

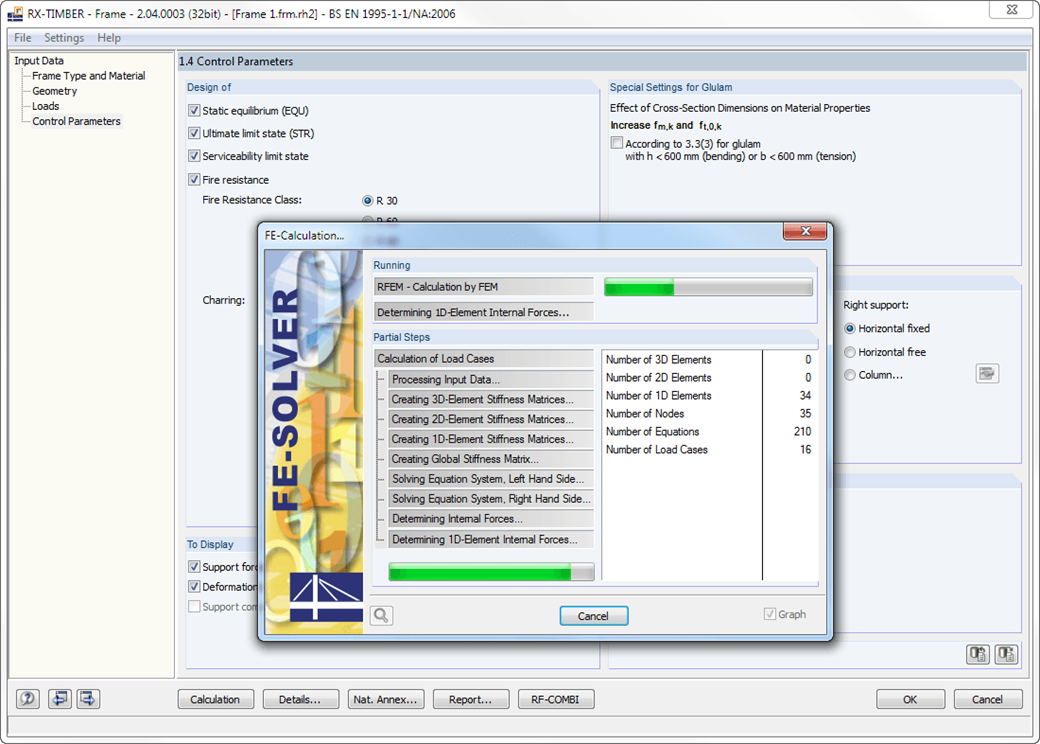

Отдельные расчетные состояния допускают гибкий анализ особых воздействий, а также индивидуальную проверку устойчивости. Тип расчета, который будет выполнен, можно задать в окне Контрольные параметры.

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям. Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.

Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.

Существует множество способов моделирования рам. Геометрический ввод дополнен графическим отображением. Все изменения обновляются автоматически. Основные размеры, а также геометрические параметры вводятся в таблицы. Во время ввода данных, программа проверяет условия, необходимые для создания балки (например, пластины образующие кривую) в соответствии с заданными стандартами. Наиболее важные параметры геометрии обновляются и отображаются.

Соответствующий класс древесины можно выбрать из библиотеки материалов. Доступны все классы материалов, указанные в норме EN 1995-1-1, для дощатоклееной древесины, лесоматериала лиственных и хвойных пород. Более того, можно генерировать класс прочности на основе характеристик материалов, задаваемых пользователем, для расширения базы данных. Для ввода постоянных нагрузок (например, конструкции кровли) Вы также можете использовать обширную и расширяемую библиотеку материалов.

Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки. С помощью щелчка мыши по информационной кнопке Вы можете отобразить карту ветровых и снеговых зон для соответствующей страны. Выбор соответствующей зоны осуществляется с помощью двойного нажатия кнопки мыши. Расчетные варианты нагрузки можно проверить графически. Спецификации нагрузок также можно задать вручную. В соответствии с генерированными нагрузками, программа автоматически в фоновом режиме создает сочетания для предельного состояния по прочности, предельного состояния по пригодности к эксплуатации и для расчета огнеупорности. Генерированные сочетания могут быть учтены в расчете или изменены с помощью параметров, заданных пользователем.
