RX-TIMBER Frame | Dimenzování,

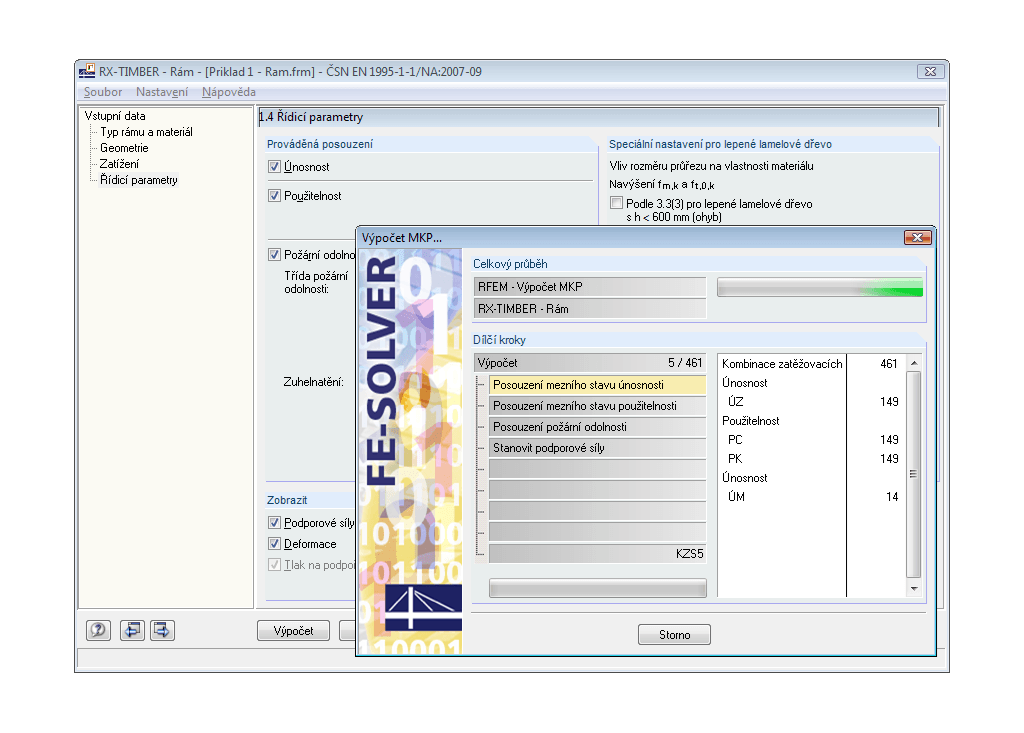

V programu RX-TIMBER Frame lze definovat následující parametry výpočtu:

• Posouzení MSÚ, MSP a/nebo požární odolnosti Výběr požadovaných posouzení
• Nastavení zobrazení podporových sil a deformací
• Přizpůsobení doporučených mezních hodnot deformační analýze
• Volná definice parametrů pro posouzení požární odolnosti podle zjednodušené metody
• Navýšení pevnosti v ohybu při namáhání ohybem ve směru lepených spár lamel

Jednotlivé návrhové případy umožňují flexibilní posouzení vybraných účinků pro samostatné stabilitní analýzy. Způsob posouzení lze nastavit v řídicích parametrech výpočtu.

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků. Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.

Při modelování nosníku jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Základní rozměry a další geometrické údaje se zadávají ve vstupních tabulkách. Během zadávání se ověřují podmínky nutné pro vytvoření nosníku (např. lamely tvořící křivku) podle zadané normy. Nejdůležitější geometrické parametry se aktualizují a ihned zobrazí.

Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů specifikované v EN 1995-1-1:2004 (EC 5) a vybraných národních přílohách pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Dále je možné databázi rozšířit o vlastní třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu. Stálá zatížení (např. střešní konstrukce) lze zadat také pomocí rozsáhlé a rozšiřitelné databáze materiálů.

Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Informační tlačítka zobrazí mapy s větrnými a sněhovými oblasti dané země. Příslušná zóna se vybere dvojitým kliknutím. Pro kontrolu zadaných údajů jsou zatěžovací stavy znázorněny graficky. Zatížení lze definovat také ručně. Podle vygenerovaných zatížení program automaticky vytvoří kombinace pro mezní stav únosnosti a použitelnosti a pro posouzení požární odolnosti na pozadí. Vygenerované kombinace lze zohlednit při výpočtu a případně je upravit pomocí uživatelsky definovaných nastavení.
