RX-TIMBER Frame | Vérification

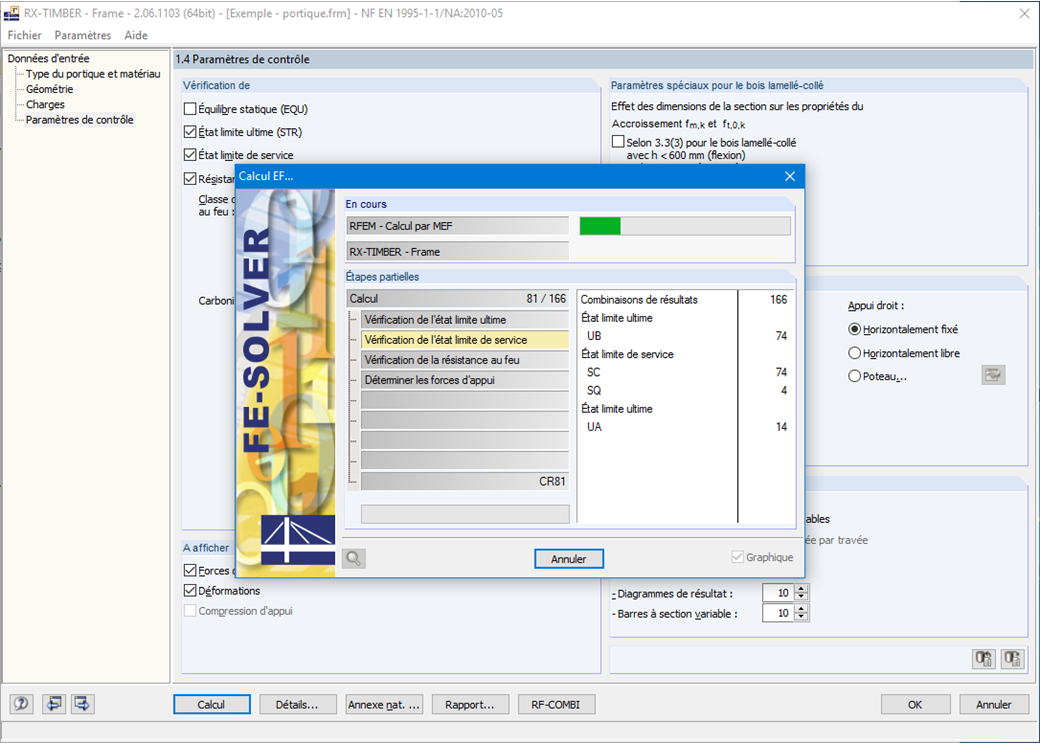

Dans RX-TIMBER Frame, les paramètres de calculs suivants peuvent être définis pour le calcul :

• Vérification de l'ELU, de l'ELS et/ou de la résistance au feu Sélection des types de vérification à effectuer
• Décision si les forces d'appui et les déformations sont à déterminer
• Ajustement des valeurs limites recommandées pour les analyses de déformation
• Définition libre des paramètres pour la vérification de la protection incendie effectuée selon la méthode simplifiée
• Augmentation des rigidités en flexion pour les déformations en flexion à extrémité plate

La séparation des cas de conception permet une analyse flexible d'actions spécifiques même pour les contrôles individuels de stabilité. Le type de conception que vous souhaitez effectuer peut être définie par des paramètres de contrôle.

Une fois le calcul terminé, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés selon différents critères. La transparence de toutes les vérifications est garantie grâce aux détails affichés dans le programme. Il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. Les déformations et les efforts internes individuels peuvent y être affichés.

Des vérifications avec des détails de calcul et des diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression, fournissant ainsi une documentation claire. Le rapport d'impression peut inclure des graphiques, des descriptions, des dessins, etc. De plus, vous avez la possibilité de sélectionner les données de calcul qui seront incluses dans le rapport.

Il existe différentes options disponibles pour la modélisation des charpentes. Les représentations graphiques facilitent l'entrée de la géométrie. Les modifications sont immédiatement prises en compte et appliquées. Les dimensions de base et les données géométriques sont entrées dans des tableaux. Lors de l'entrée, le programme vérifie les conditions requises pour la création de poutres (par exemple, des lamelles formant une courbe) selon la norme définie. Les paramètres géométriques les plus importants sont mis à jour et affichés.

La catégorie de bois appropriée peut être sélectionnée dans la bibliothèque de matériaux. Toutes les classes de matériau pour le lamellé-collé, le bois feuillu, le peuplier et le bois résineux spécifiées dans l'EN 1995-1-1 sont disponibles. De plus, vous pouvez créer une classe de résistance avec des propriétés de matériau définies par l'utilisateur afin d'élargir la bibliothèque. Les charges permanentes (par exemple, la structure de la toiture) peuvent également être entrées à l'aide de la bibliothèque de matériaux complète et extensible.

Les générateurs intégrés dans RX-TIMBER Purlin permettent de générer facilement des cas de charge de vent et de neige. Cliquez sur les boutons d'information pour afficher la carte des zones de vent et de neige du pays concerné. La zone correspondante peut être sélectionnée avec un double-clic. Les cas de charge peuvent être contrôlés graphiquement. Cependant, vous pouvez également entrer les spécifications de charge manuellement. Selon les charges générées, le programme crée automatiquement des combinaisons pour les états limites ultimes et de service ainsi que pour la vérification de la résistance au feu en arrière-plan. Les combinaisons générées peuvent être considérées ou ajustées par des spécifications définies par l'utilisateur.
