RX-TIMBER Frame | obliczenia

W RX-TIMBER Frame dostępne są następujące ustawienia obliczeń:

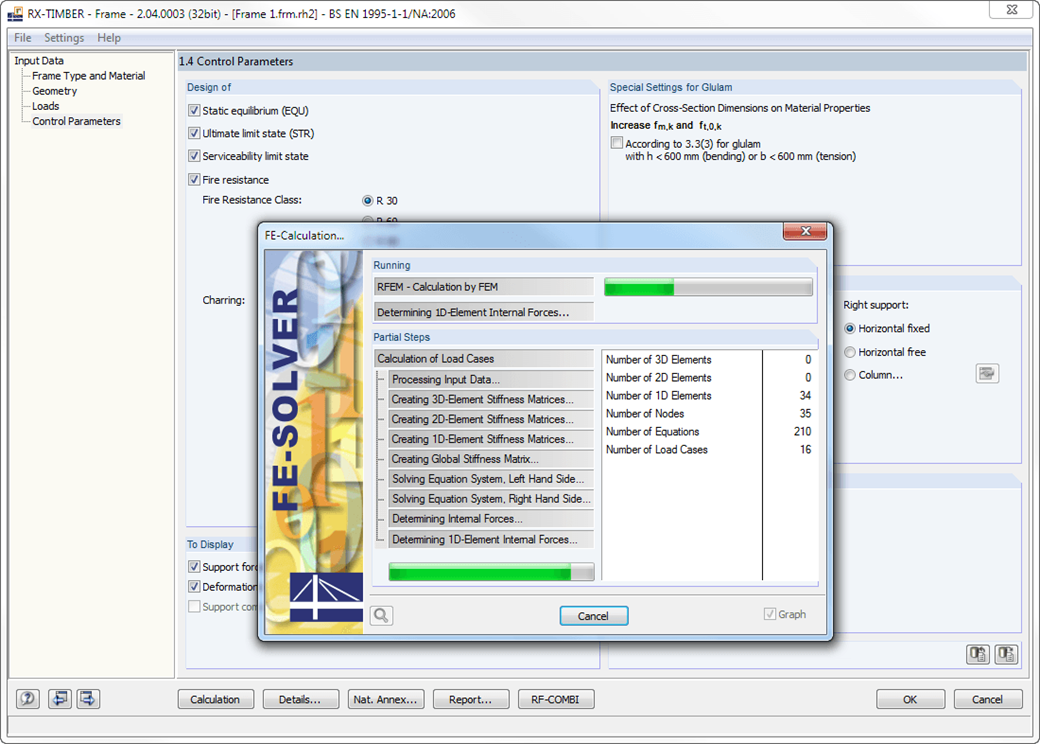

• Obliczanie SGN, SGU i/lub odporności ogniowej Wybór przeprowadzanych obliczeń
• Wybór, czy zostaną określone siły podporowe i deformacje
• Dostosowywanie zalecanych wartości według równań od (40) do (42) dla analizy deformacji
• Dowolne definiowanie parametrów dla obliczeń odporności ogniowej prowadzonych według metody uproszczonej
• Rosnące sztywności przy zginaniu dla odkształceń zginających płasko

Oddzielne przypadki obliczeniowe pozwalają na swobodną analizę oddziaływań, a także na sprawdzenia stateczności. Typ obliczeń, które zostaną przeprowadzone, można zdefiniować poprzez parametry kontrolne.

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów. Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Rozkład sił wewnętrznych dla każdego położenia x belki można wyświetlić w osobnym oknie graficznym. Tutaj można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Raport może zawierać grafiki, opisy, rysunki i inne. Ponadto można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.

Dostępne są różne opcje modelowania ramy. Wprowadzanie geometrii wspomagane jest przez graficzne zilustrowanie geometrii. Modyfikacje przekroju aktualizowane są automatycznie. Wymiary podstawowe oraz dane geometryczne wprowadzane są do tabel. Podczas wprowadzania sprawdzane są warunki wymagane do utworzenia belki (np. listwy tworzące krzywą) zgodnie ze zdefiniowaną normą. Najważniejsze parametry geometrii są aktualizowane i wyświetlane.

Z bazy danych można wybierać żądany typ drewna. Dostępne są wszystkie klasy materiałów dla drewna klejonego warstwowo, drewna liściastego, topoli i drewna iglastego określone w EN 1995-1-1. Ponadto w celu rozszerzenia biblioteki można wygenerować klasę wytrzymałości o właściwościach materiału zdefiniowanych przez użytkownika. Obciążenia stałe (na przykład konstrukcja dachu) można również wprowadzać za pomocą obszernej biblioteki materiałów z możliwością rozszerzania.

Generatory zintegrowane z RX-TIMBER Purlin umożliwiają wygodne generowanie różnych przypadków obciążenia wiatrem i śniegiem. Po kliknięciu przycisku informacyjnego wyświetlana jest mapa stref obciążenia wiatrem i śniegiem dla danego kraju. Odpowiednią strefę można wybrać poprzez dwukrotne kliknięcie. Przypadki obciążeń można sprawdzać graficznie. Specyfikacje obciążenia można jednak wprowadzić również ręcznie. Na podstawie wygenerowanych obciążeń program automatycznie tworzy kombinacje dla obliczeń stanów granicznych nośności i użytkowalności oraz obliczeń odporności ogniowej w tle. Wygenerowane kombinacje mogą być uwzględniane lub dostosowywane przez użytkownika.
