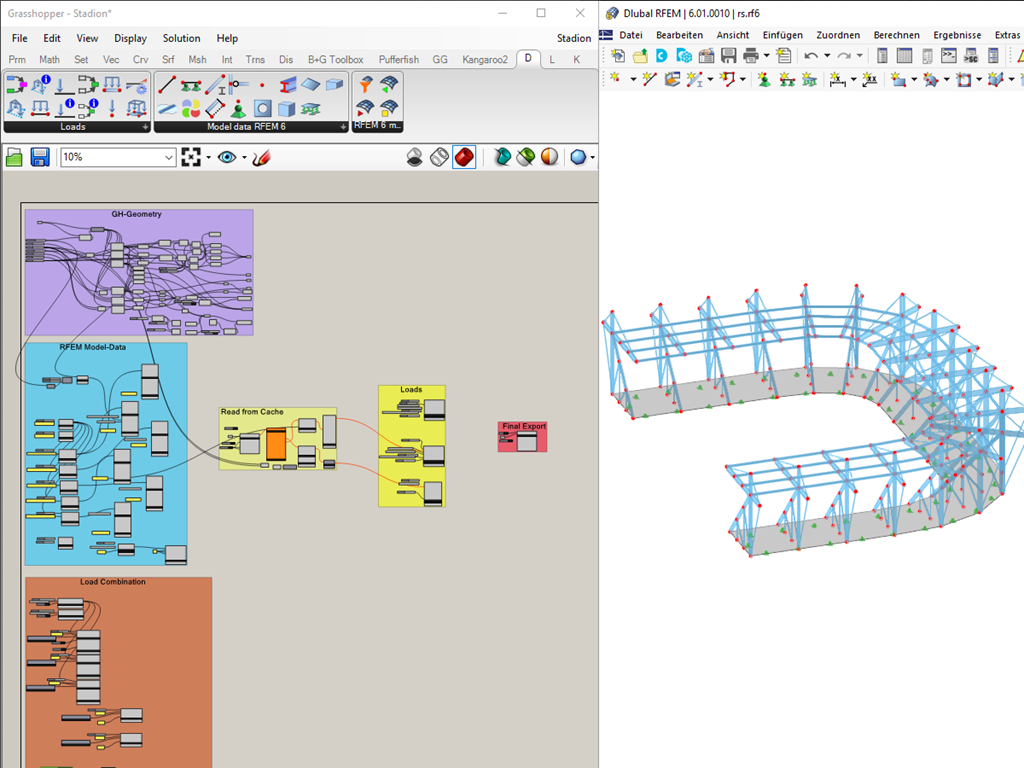

Интерфейс активирует вкладку Dlubal в Grasshopper. Эта вкладка включает три группы компонентов (данные модели, нагрузки, импорт/экспорт RFEM-6).
Группа данных модели позволяет управлять следующими объектами:
- Материалы, сечения и толщины (включая составные слои)
- Узлы (включая уплотнение узловой сети и опоры узлов)
- Линии (включая уплотнение линейной сети и опоры линий)
- Стержни (включая эксцентриситеты, шарниры, нелинейности и наборы стержней)
- Плоскости (включая отверстия, эксцентриситеты, уплотнение плоскостной сети и опоры плоскостей)
- Объемы
- Специальные объекты (например, жесткие сцепки, линейные шарниры, освобождения узлов и линий, контакт плоскостей и адаптации результатов плоскостей)
Группа нагрузок включает следующие компоненты для создания:
- Нагрузочных случаев, случаев несовершенств, ситуаций проектирования и комбинаций нагрузок
- Узловых, линейных, стержневых, нагрузок на наборы стержней, нагрузок на плоскости и объемы
- Узловых и линейных вынужденных перемещений
- Свободных полигональных нагрузок
- Несовершенств
Последняя группа состоит из компонентов для общего управления RFEM 6. Она позволяет следующие действия:
- Управление глобальными настройками сетки конечно-элементного анализа
- Экспорт из GH в RFEM (включая использование шаблонов)
- Запуск расчета
- Экспорт результатов в CSV или XML
- Открытие и закрытие файлов RFEM-6
- Импорт из RFEM в GH
