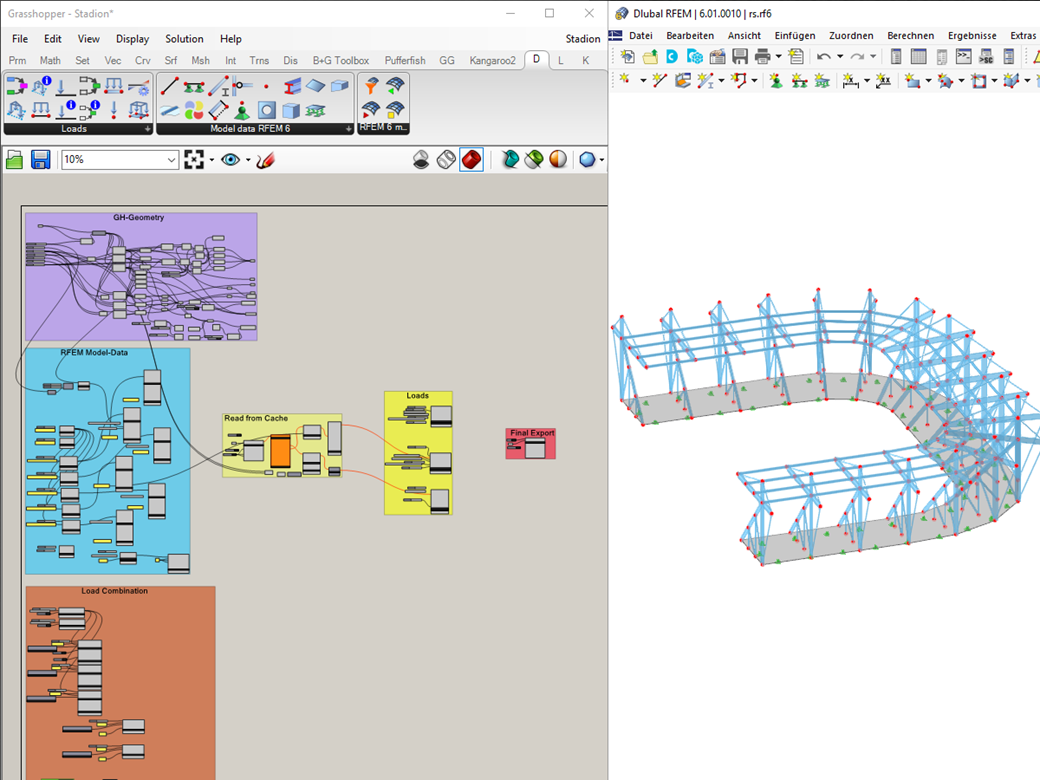

A interface ativa o separador Dlubal no Grasshopper. Este contém três grupos de componentes (dados do modelo, cargas e importação/exportação do RFEM 6).
O grupo de dados do modelo permite o controlo dos seguintes objetos:
- Materiais, secções transversais e espessuras (incluindo composições de camadas)
- Nós (incluindo refinamentos de malhas de nós e apoios de nós)
- Linhas (incluindo refinamento de malhas de linhas e apoios de linhas)
- Barras (incluindo excentricidades, articulações, não linearidades e conjuntos de barras)
- Superfícies (incluindo aberturas, excentricidades, refinamentos des malhas de superfícies e apoios de superfícies)
- Sólidos
- Objetos especiais (por ex. acoplamentos rígidos, articulações de linhas, liberações de nós e linhas, contactos de superfícies e ajustes de resultados de superfícies)
O grupo de cargas contém os seguintes componentes para a criação de cargas:
- Casos de carga, casos de imperfeição, situações de dimensionamento e combinações de cargas
- Cargas de nós, linhas, barras, conjuntos de barras, superfícies e sólidos
- Deslocamentos forçados de nós e linhas
- Cargas poligonais livres
- Imperfeições
O último grupo consiste em componentes para o controlo geral do RFEM 6. Este permite as seguintes ações:
- Controlo das configurações globais da malha de elementos finitos
- Exportação de GH para RFEM (incluindo o uso de amostras)
- Início do cálculo
- Exportação de resultados em CSV ou XML
- Abrir e fechar ficheiros RFEM 6
- Importação do RFEM para GH
