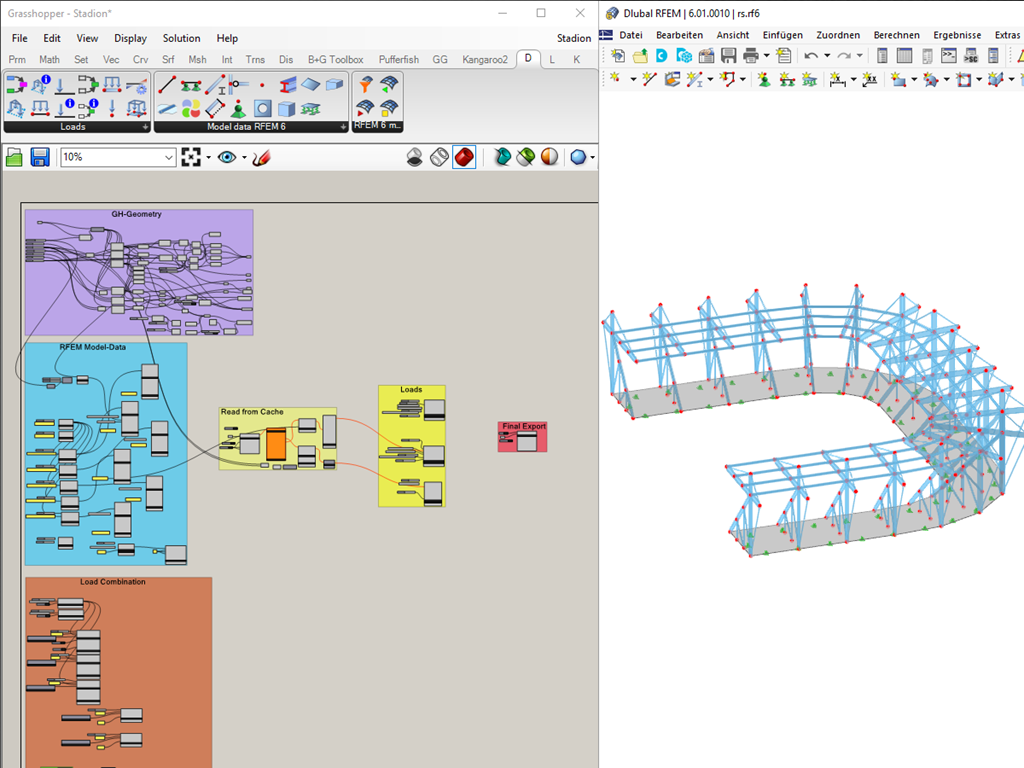

La interfaz activa la pestaña de Dlubal en Grasshopper. Esta incluye tres grupos de componentes (datos del modelo, cargas, importación/exportación a RFEM 6).
El grupo de datos del modelo permite el control de los siguientes objetos:
- Materiales, secciones transversales y espesores (incluidas las composiciones de capas)
- Nudos (incluyendo el refinamiento de malla de nudos y apoyos de nudos)
- Líneas (incluyendo el refinamiento de malla de líneas y apoyos de líneas)
- Barras (incluyendo las excentricidades, articulaciones, no linealidades y conjuntos de barras)
- Superficies (incluyendo las aberturas, excentricidades, refinamientos de mallas de superficies y apoyos de superficies)
- Sólidos (cuerpos con volumen)
- Objetos especiales (por ejemplo, enlaces rígidos, articulaciones lineales, liberaciones de nudos y líneas, contactos de superficies y ajustes de resultados de superficies)
El grupo de cargas incluye los siguientes componentes para la creación de:
- Casos de carga, casos de imperfección, situaciones de proyecto y combinaciones de carga
- Cargas en nudos, en barras, en conjuntos de barras, superficiales y en sólidos
- Deformaciones en nudos e impuestas en líneas
- Cargas poligonales libres
- Imperfecciones
El último grupo consiste en componentes para el control general de RFEM 6. Permite las siguientes acciones:
- Control de los ajustes globales de la malla de elementos finitos
- Exportación de Grasshopper a RFEM (incluido el uso de plantillas)
- Inicio del cálculo
- Exportación de resultados en CSV o XML
- Apertura y cierre de archivos RFEM-6
- Importación de RFEM a Grasshopper
