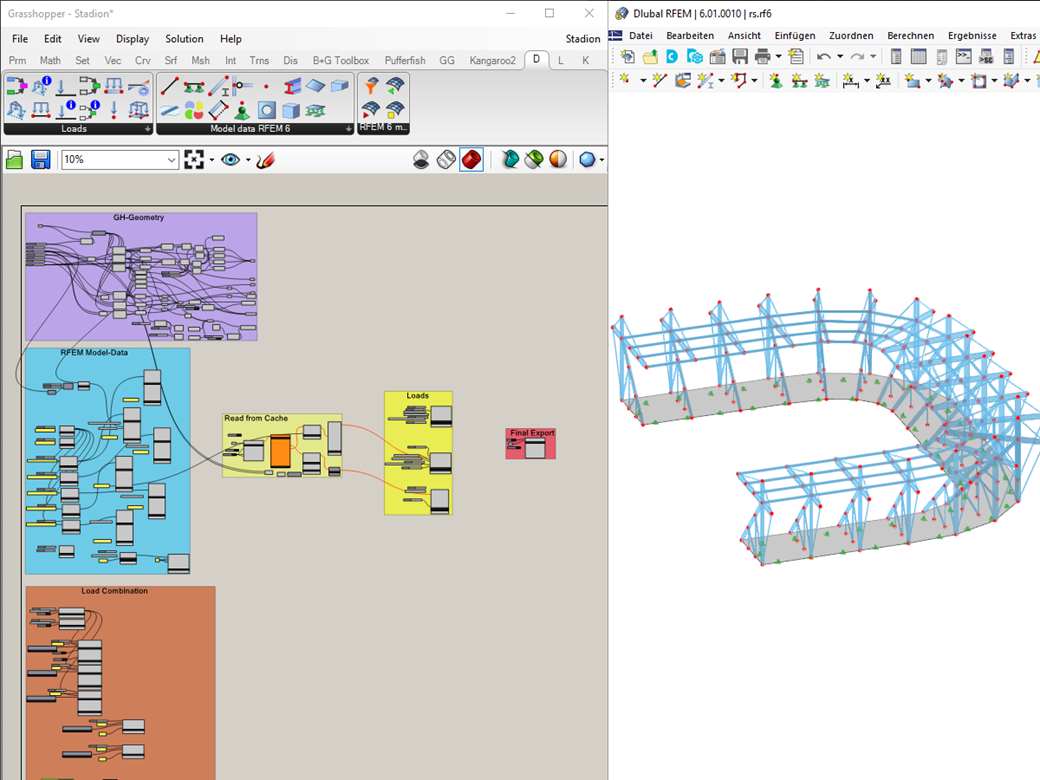

Pomocí tohoto rozhraní se v Grasshopperu aktivuje záložka Dlubal. Ta obsahuje tři skupiny komponent (údaje o modelu, zatížení, import/export RFEM 6).
Skupina údajů o modelu umožňuje ovládání následujících objektů:
- materiály, průřezy a tloušťky (vč. vícevrstvých skladeb),
- uzly (vč. zahuštění sítě prvků uzlu a uzlové podpory),
- linie (vč. zahuštění sítě prvků linie a liniové podpory),
- pruty (vč. excentricit, kloubů, nelinearit a sad prutů),
- plochy (vč. otvorů, excentricit, zahuštění sítě prvků plochy a plošné podpory),
- tělesa,
- speciální objekty (např. tuhé vazby, liniové klouby, uzlová a liniová uvolnění, kontakty mezi plochami a úpravy výsledků ploch).
Skupina „Zatížení“ obsahuje následující komponenty pro generování:
- zatěžovací stavy, imperfekční stavy, návrhové situace a kombinace zatížení,
- zatížení na uzly, linie, pruty, sady prutů, plochy a tělesa,
- vynucené deformace uzlů a linií,
- volná polygonová zatížení,
- imperfekce.
Poslední skupina obsahuje komponenty pro obecné ovládání programu RFEM 6. Umožňuje následující akce:
- nastavení globálních parametrů sítě konečných prvků,
- export z GH do RFEM (včetně použití šablon),
- spuštění výpočtu,
- export výsledků do formátu CSV nebo XML,
- otevírání a zavírání souborů RFEM 6,
- import z RFEM do GH.
