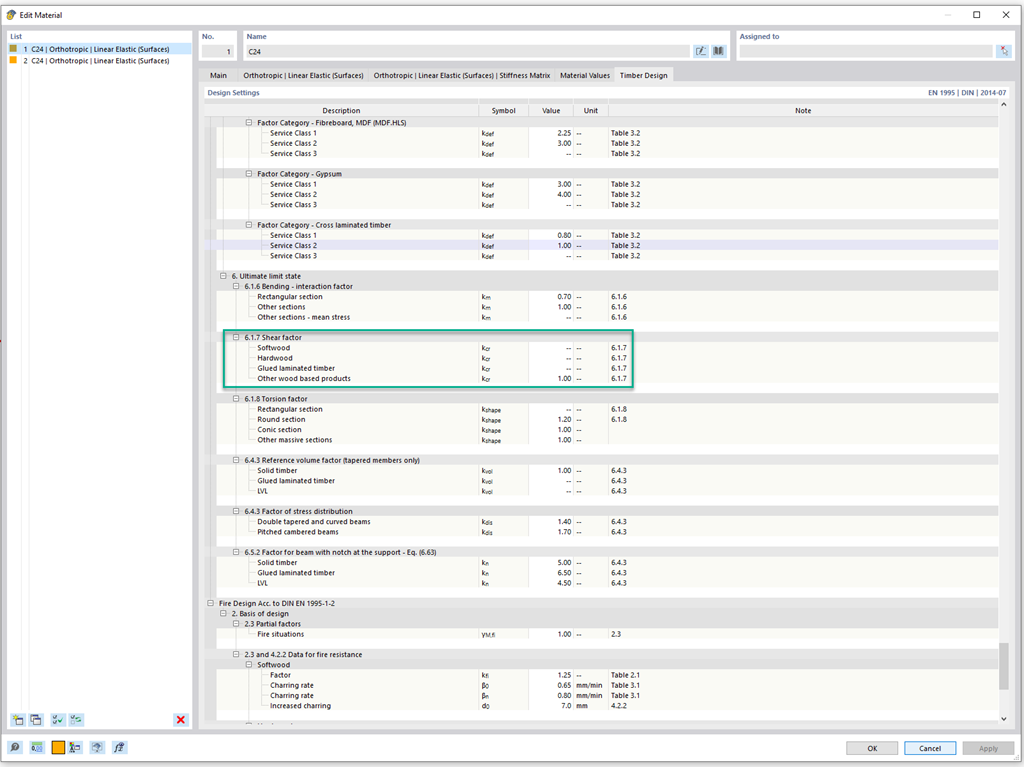

Для деревянных поверхностей с типом толщины «Постоянная» учитывается коэффициент трещин kcr и, следовательно, отрицательное влияние трещин на прочность на сдвиг.
Учёт коэффициента трещин kcr для поверхностей
У вас есть какие-нибудь вопросы?
Длина: 00:00:56 min
Длина: 00:00:00 min
Длина: 00:00:00 min
База знаний
Длина: 00:04:05 min
Длина: 00:00:00 min
Длина: 00:02:37 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:01:30 min
Типичный случай для деревянных стержневых конструкций - это соединение меньших стержней с крупным балочным элементом с помощью опирания. Кроме того, условия на концах стержня могут быть аналогичными, при которых балка опирается на опору. В любом случае балка должна быть рассчитана с учетом несущей способности поперёк волокон по норме NDS 2018 п. 3.10.2 и CSA O86:19, статьи 6.5.6 и 7.5.9. В программах для расчета конструкций обычно невозможно выполнить подобный полный расчет конструкции, поскольку площадь несущей поверхности неизвестна. Однако в новом поколении RFEM 6 и аддоне Расчет деревянных конструкций содержится функция «расчетных опор», которая теперь позволяет пользователям рассчитать несущую способность при опирании перпендикулярно волокнам по нормам NDS 2018 и CSA O86:19.
Новое поколение программы RFEM позволяет выполнять расчет на устойчивость деревянных клиновых стержней по методу замены связей. Согласно данному методу, можно выполнить расчет при соблюдении требований нормы DIN 1052, раздел E8.4.2, для переменных сечений. В различной технической литературе этот метод выбран также для Еврокода 5. В нашей статье показано, как применить метод замены связей для клиновой стропильной балки, изображенной на рисунке 1.
С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.
При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. В данном случае стоит задача рассмотреть этажи дома как отдельные стадии строительства. Ввод данных должен осуществляться с помощью программы на C #, чтобы пользователю не приходилось вводить элементы отдельных этажей вручную.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
У вас есть вопросы по программе? В расчетных опорах можно определить болты с полной резьбой как элементы арматуры, работающей на поперечное давление для расчета «Давление перпендикулярно волокнам». В этом случае болты подвергаются расчёту на сдавливание и потерю устойчивости.
Кроме того, проверяется расчетное сопротивление сдвигу в плоскости острия болта. Вы можете рассматривать угол распределения нагрузки линейно под 45 ° или нелинейно (согласно Бейтке И., Армирование деревянных компонентов с помощью винтов с полной резьбой, Университет Карлсруэ (TH), 2005).
В RFEM и RSTAB вы можете рассчитать стержни с типом материала «Брус из клеёного шпона». Доступны следующие производители:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
В предельной конфигурации можно учесть коэффициенты прочности для увеличения прочности. Коэффициенты, уменьшающие прочность, учитываются автоматически независимо от этого. Попробуйте сами!
K пояснительному видео
Вы можете графически оценить результирующие сечения при расчёте деревянных поверхностей. Это можно сделать в графике RFEM, а также в окне истории результатов. Сечения можно разместить в любом месте для детальной оценки результатов расчёта.
Какие программы мне нужны для расчета ламинированных и многослойных конструкций или кросс-ламинированной древесины (CLT)?
Какие программы Dlubal можно использовать для проектирования и расчета деревянных конструкций?
Как определить стержень как консоль без опоры с обоих концов для удобства эксплуатации или расчета прогиба?
Какие программные продукты Dlubal вы порекомендуете для расчёта и проектирования конструкций, особенно деревянных?
Как смоделировать деревянную балку с усилением на обеих сторонах? (склейка)
Как с помощью ячеек в RFEM 6 или RSTAB 9 создать нагрузку на площадь на стержни?
