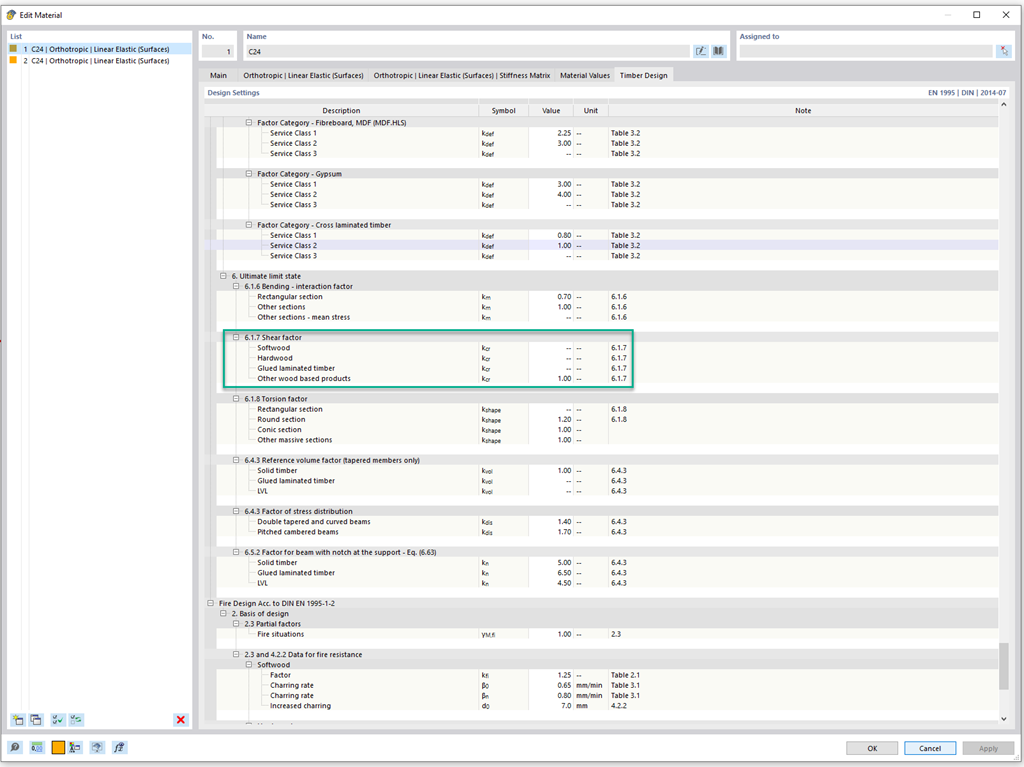

U dřevěných ploch s typem tloušťky "Konstantní" se zohlední, podobně jako při posouzení prutů, součinitel trhlin kcr a tím i negativní vliv trhlin na smykovou únosnost.

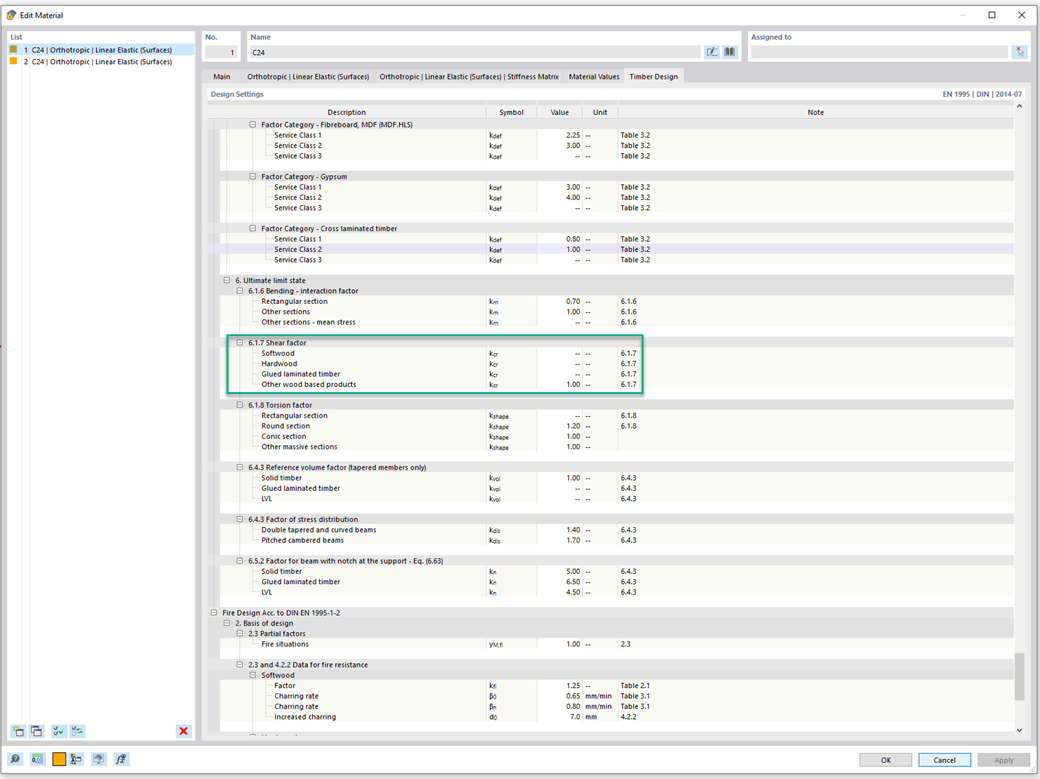

Zohlednění součinitele trhlin kcr pro plochy
