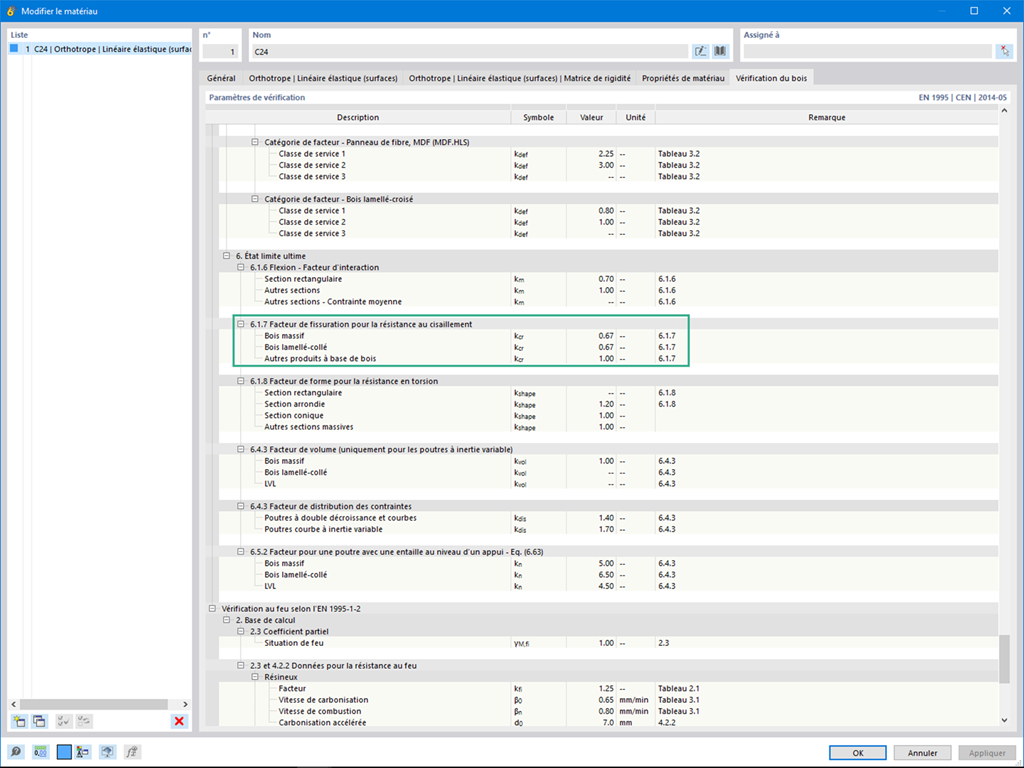

Pour les surfaces en bois d'épaisseur « Constante », le facteur de fissuration kcr et donc l'influence négative des fissures sur la résistance au cisaillement sont pris en compte.
Considération du facteur de fissuration kcr pour les surfaces
