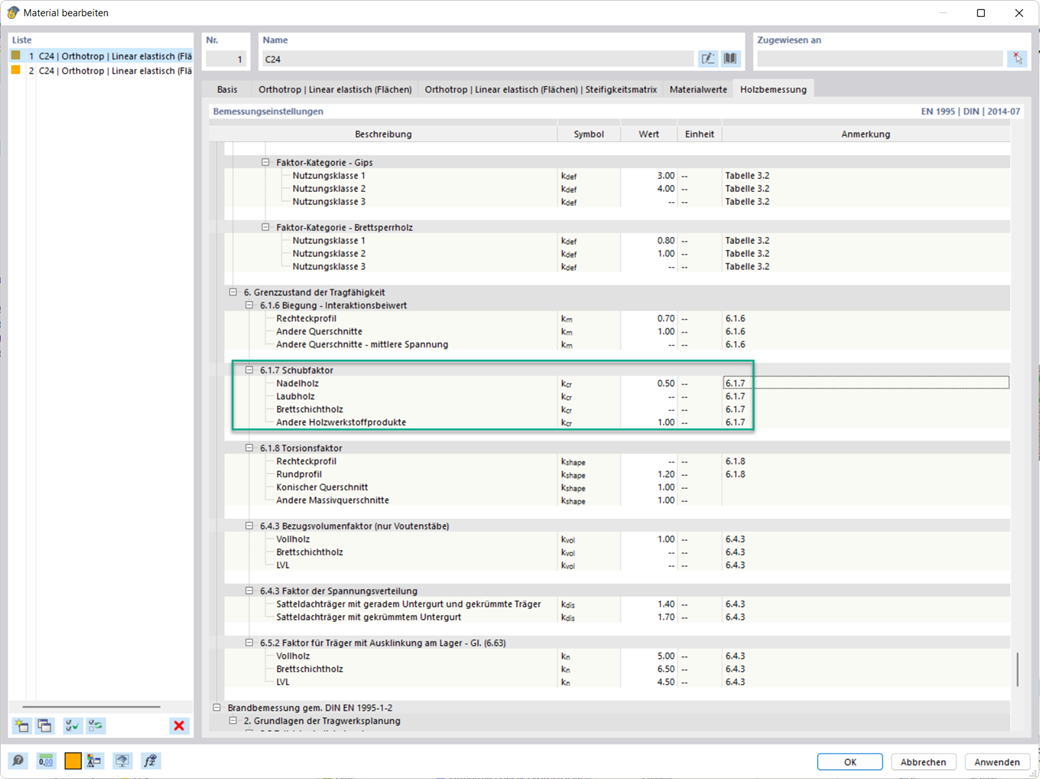

Für Holzflächen mit dem Dickentyp "Konstant" wird, analog zur Stabbemessung, der Rissfaktor kcr und somit der negative Einfluss von Rissen auf die Schubtragfähigkeit berücksichtigt.
Berücksichtigung des Rissfaktors kcr bei Flächen
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:56 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 01:08:42 min
Veranstaltung
Länge: 01:30:51 min
Knowledge Base
Länge: 00:04:05 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:02:37 min
Ein Standardszenario im Holzstabbau ist die Möglichkeit, kleinere Stäbe mittels Auflager auf einem größeren Trägerstab zu verbinden. Darüber hinaus können die Stabendbedingungen eine ähnliche Situation umfassen, in der der Träger auf einem Lagertyp lagert. In beiden Fällen muss der Träger unter Berücksichtigung der Tragfähigkeit rechtwinklig zur Faserrichtung gemäß NDS 2018 Abschnitt 3.10.2 und CSA O86:19 Abschnitte 6.5.6 und 7.5.9 festgelegt sind. In allgemeinen Statikprogrammen ist es in der Regel nicht möglich, diesen vollständigen Nachweis durchzuführen, da die Lagerfläche unbekannt ist. In der neuen Generation von RFEM 6 und dem Add-On Holzbemessung ist es nun mit der Funktion 'Bemessungsauflager' möglich, die Nachweise nach NDS und CSA für Lager senkrecht zur Faserrichtung zu führen.
Das neue Programm RFEM 6 bietet die Möglichkeit, Stabilitätsnachweise für gevoutete Holzträger nach dem Ersatzstabverfahren zu führen. Nach diesem Verfahren kann der Nachweis geführt werden, wenn die Vorgaben der DIN 1052 Abs. E8.4.2 für veränderliche Querschnitte eingehalten werden. In der Fachliteratur wird dieses Verfahren auch für den Eurocode 5 übernommen. In diesem Beitrag wird die Anwendung des Ersatzstabverfahrens bei einem gevouteten Dachträger (siehe Bild 1) gezeigt.
Mit dem Add-On Holzbemessung ist eine Bemessung von Holzstützen nach der ASD-Methode der amerikanischen Norm 2018 NDS möglich. Die genaue Berechnung der Druckbeanspruchbarkeit und der Anpassungsfaktoren von Holzstäben ist wichtig für Sicherheitsüberlegungen und Bemessungen. Im folgenden Beitrag handelt es sich um den Nachweis der maximalen kritischen Knickfestigkeit, die mit dem Add-On Holzbemessung berechnet wird, unter Einsatz von schrittweisen analytischen Gleichungen nach der amerikanischen Norm NDS 2018 einschließlich Druckanpassungsfaktoren, angepasstem Druckbemessungswert und finaler Ausnutzung.
Wenn regelmäßige Strukturen berechnet werden müssen, ist oft die Eingabe nicht kompliziert, sondern zeitaufwändig. Die Automation der Eingabe kann dann wertvolle Zeit sparen. Im vorliegenden Fall ist die Aufgabe, die Geschosse eines Hauses als einzelne Bauzustände zu betrachten. Die Eingabe soll mithilfe eines C# Programms erfolgen, sodass der Nutzer die Elemente der einzelnen Etagen nicht händisch eingeben muss.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
Wussten Sie schon? In den Bemessungsauflagern können Sie für den Nachweis "Druck rechtwinklig zur Faser" Vollgewindeschrauben als Querdruck-Verstärkungselemente definieren. Dabei werden die Schrauben auf Hineindrücken und Knicken nachgewiesen.
Zusätzlich erfolgt der Nachweis der Querdrucktragfähigkeit in der Ebene der Schraubenspitze. Den Lastausbreitungswinkel können Sie linear unter 45° oder nichtlinear (nach Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005) berücksichtigen.
In RFEM und RSTAB können Sie Stäbe mit dem Materialtyp "Furnierschichtholz" bemessen. Folgende Hersteller stehen Ihnen dabei zur Verfügung:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
In der Tragfähigkeitskonfiguration ist es Ihnen möglich, Festigkeitsbeiwerte zur Erhöhung der Festigkeiten entsprechend zu berücksichtigen. Beiwerte, die Festigkeiten reduzieren, werden unabhängig davon automatisch berücksichtigt. Probieren Sie es aus!
Zum Erklärvideo
Sie können die Ergebnisschnitte für die Holzflächenbemessung grafisch auswerten. Zum einen in der RFEM-Grafik und zum anderen im Ergebnisverlaufsfenster. Die Schnitte lassen sich an beliebigen Stellen platzieren, um die Bemessungsergebnisse detailliert auszuwerten.
Welche Programme benötige ich für Laminat- und Sandwichtragwerke oder Brettsperrholz (CLT)?
Mit welchen Dlubal-Programmen kann ich Holzkonstruktionen berechnen und bemessen?
Wie kann man einen Stab als Kragträger und nicht als beidseitig gelagert für Gebrauchstauglichkeits- bzw. Durchbiegungsnachweise definieren?
Welche Dlubal-Softwareprodukte empfehlen Sie für die Berechnung und Bemessung insbesondere von Holzkonstruktionen?
Wie kann ich einen Holzträger mit beidseitiger Verstärkung modellieren? (Anlaschung)
Wie kann in RFEM 6 bzw. RSTAB 9 eine Flächenlast auf Stäbe mittels Zellen generiert werden?
