Дополнительный модуль к RFEM 5
RF-CONCRETE

В дополнительном модуле RF-CONCRETE выполняются необходимые рсчётные проверки предельных состояний по несущей способности и пригодности к эксплуатации железобетонных стержней и поверхностей. Кроме того, можно выполнить расчёт на огнестойкость для прямоугольных и круглых сечений.

Дополнительный модуль предоставляет подробные опции расчёта, интегрированный графический вывод результатов и наглядный численный вывод результатов. Дополнительные функции включают расчёт на огнестойкость и возможность оптимизации сечений.

Расчёт железобетонных стержней и поверхностей

Всего позиций: 5

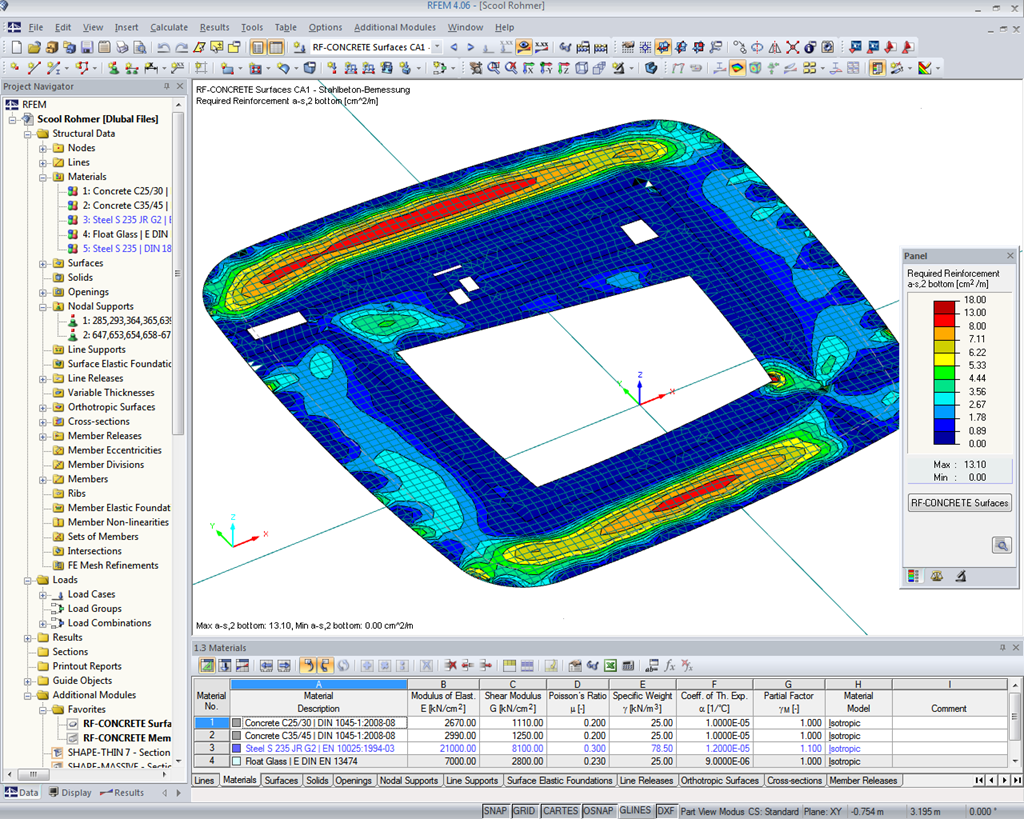

Расчет полов в RF-CONCRETE Surfaces (© Rohmer)

RF-CONCRETE | Характеристики

Автоматический импорт внутренних сил из программы RFEM
Расчет предельных состояний по несущей способности и пригодности к эксплуатации
Расширение модуля EC2 для программы RFEM позволяет рассчитывать железобетонные стержни по норме EN 1992-1-1:2004 (Еврокод 2) с учетом следующих Национальных приложений:
- DIN EN 1992-1-1/NA/A1:2015-12 (Германия)
- ÖNORM B 1992-1-1:2018-01 (Австрия)
- NBN EN 1992-1-1 ANB:2010 (Бельгия)
- BDS EN 1992-1-1:2005/NA:2011 (Болгария)
- EN 1992-1-1 DK NA:2013 (Дания)
- NF EN 1992-1-1/NA:2016-03 (Франция)
- SFS EN 1992-1-1/NA:2007-10 (Финляндия)
- UNI EN 1992-1-1/NA:2007-07 (Италия)
- LVS EN 1992-1-1:2005/NA:2014 (Латвия)
- LST EN 1992-1-1:2005/NA:2011 (Литва)
- MS EN 1992-1-1:2010 (Малайзия)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды)
- NS EN 1992-1 -1:2004-NA:2008 (Норвегия)
- PN EN 1992-1-1/NA:2010 (Польша)
- NP EN 1992-1-1/NA:2010-02 (Португалия)
- SR EN 1992-1-1:2004/NA:2008 (Румыния)
- SS EN 1992-1-1/NA:2008 (Швеция)
- SS EN 1992-1-1/NA:2008-06 (Сингапур)
- STN EN 1992-1-1/NA:2008-06 (Словакия)
- SIST EN 1992-1-1:2005/A101:2006 (Словения)
- UNE EN 1992-1-1/NA:2013 (Испания)
- CSN EN 1992-1-1/NA:2016-05 (Чехия)
- BS EN 1992-1-1:2004/NA:2005 (Великобритания)
- ТКП EN 1992-1-1:2009 (Беларусь)
- CYS EN 1992-1-1:2004/NA:2009 (Кипр)
В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
Гибкость расчёта благодаря опциям подробной настройки основных и расширенных вычислений
Быстрый и наглядный вывод результатов для немедленного обзора распределения результатов после выполнения расчёта
Интегрированное в программу RFEM, графическое отображение результатов; например, требуемая арматура
Численные результаты наглядно представлены в таблицах и графическом изображении результатов на модели
Полная интеграция результатов в протокол результатов RFEM

Характеристики модуля RF-CONCRETE Members

Определение продольной и поперечной арматуры, а также арматуры, воспринимающей кручение
Отображение минимальной и сжатой арматуры
Определение высоты сжатой зоны, а также удельных деформаций бетона и стали
Расчет сечений стержней, подверженных изгибу вокруг двух осей
Расчет стержней с вутами
Определение деформации в состоянии II, например, по норме EN 1992-1-1, 7.4.3
Учет усиления при растяжении
Учет ползучести и усадки
Детализация причин неудачного расчета
Вывод подробностей расчета всех рассчитываемых мест для обеспечения оперативного контроля при подборке арматуры
Возможности оптимизации сечений
Визуализация бетонного сечения с арматурой в 3D рендеринге
Вывод полной спецификации стали
Расчет на огнестойкость в соответствии с упрощенным методом (метод зон) по норме EN 1992-1-2 для прямоугольных и круглых сечений
Возможность дополнительного расширения для модуля RF-CONCRETE Members, которое позволяет проводить нелинейные расчеты предельных состояний по несущей способности и по пригодности к эксплуатации у каркасов. Благодаря нему можно с помощью нелинейных расчетов проектировать потенциально нестабильные элементы конструкции, а также осуществлять нелинейный расчет деформаций в трехмерных каркасах. Более подробная информация о данном продукте находится в разделе RF-CONCRETE NL.

Характеристики RF-CONCRETE Surfaces

Свободное определение двух или трех слоев армирования в предельном состоянии по несущей способности
Векторное представление основных направлений напряжения внутренних сил, позволяющее оптимальным образом изменить ориентацию третьего слоя арматуры
Варианты расчетов для исключения сжатой или поперечной арматуры
Расчет поверхностей как балок-стенок (теория оболочек)
Возможность определения основной арматуры для верхнего и нижнего слоя арматуры
Определение подобранной арматуры для расчета на предельное состояние по пригодности к эксплуатации
Отображение результатов в точках любой выбранной сетки
Дополнительное расширение модуля функцией нелинейного расчета деформаций. Данный расчет потом выполняется в модуле RF-CONCRETE Deflect путем редукции жесткости по соответствующим нормам или в модуле RF-CONCRETE NL посредством основного нелинейного расчета, где редукция жесткости определяется в процессе итерации.
Расчет при помощи расчетных моментов на краях колонн
Детализация причин неудачного расчета
Вывод подробностей расчета всех рассчитываемых мест для обеспечения оперативного контроля при подборке арматуры
Экспорт изолиний продольной арматуры в виде файла DXF для их последующего применения в программах CAD в качестве основы для арматурных чертежей

RF-CONCRETE Surfaces - параметры деталей

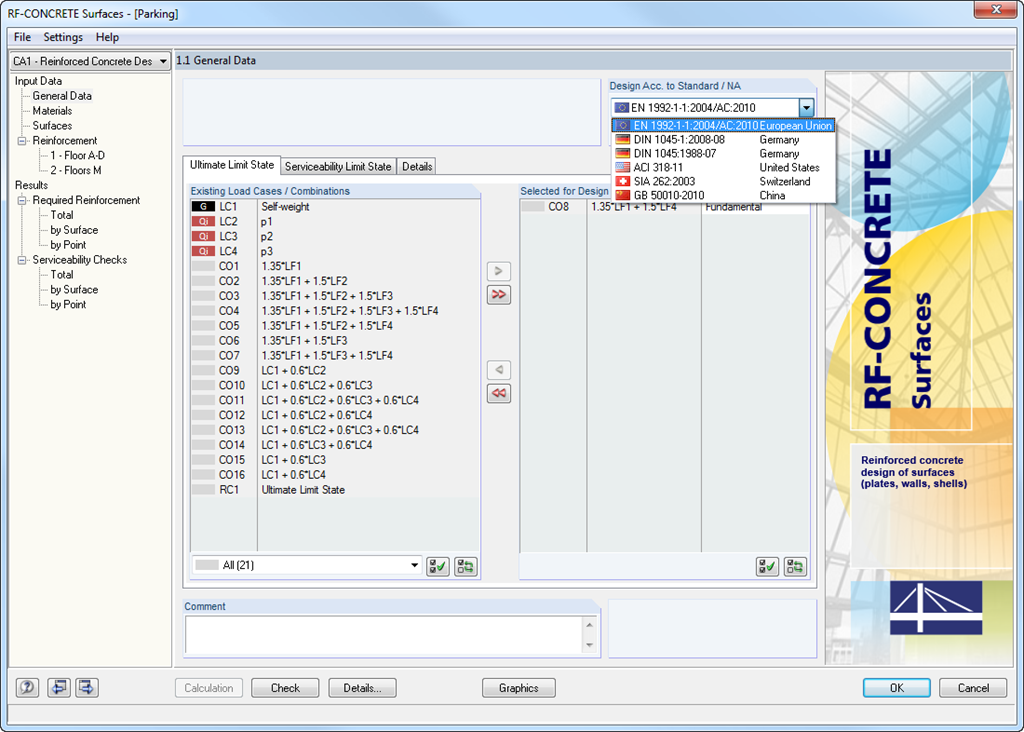

RF-CONCRETE | Ввод данных

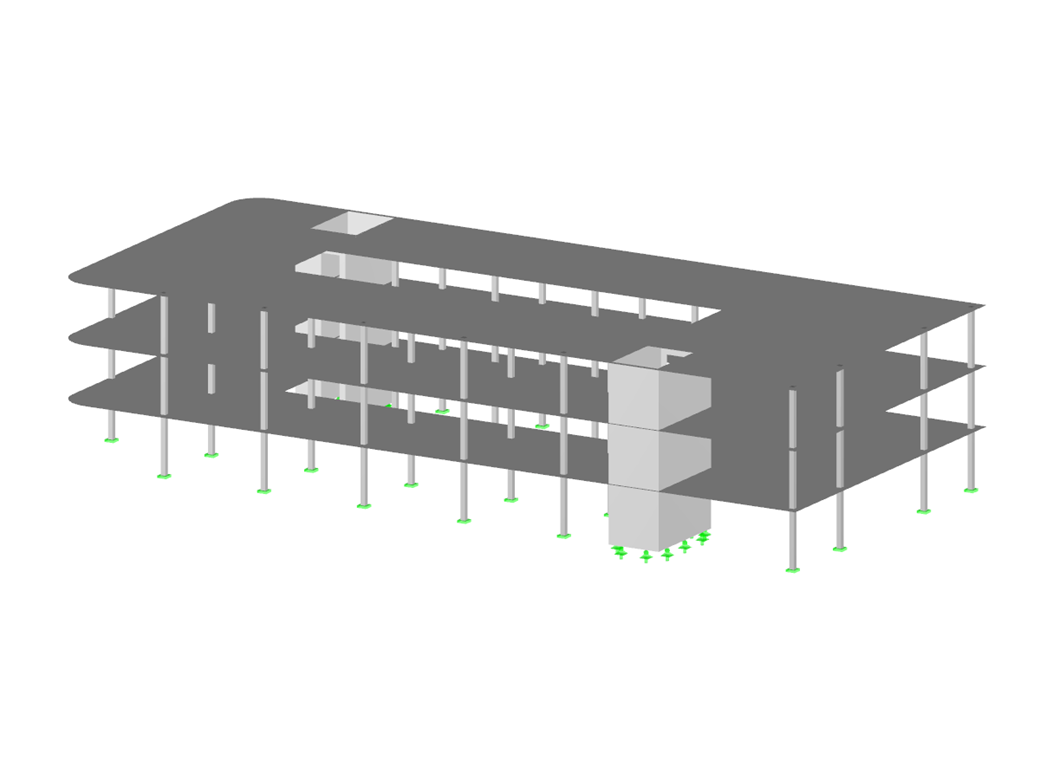

Для облегчения ввода данных, в RFEM предварительно заданы поверхности, стержни, блоки стержней, материалы, толщины поверхностей и сечения. Можно выбрать элементы графически при помощи функции [Выбрать]. Программа обеспечивает доступ к общим базам данных материалов и сечений. Загружения, сочетания нагрузок и расчетные сочетания могут комбинироваться в различных случаях расчета. Вы можете задать в окне, состоящем из нескольких вкладок, все геометрические и нормативные параметры армирования для расчета железобетонных конструкций. Ввод данных геометрии отличается в обоих модулях RF-CONCRETE.

В дополнительном модуле RF-CONCRETE Members можно задать , например, спецификации для ограничений арматурных стержней, количества слоев, разрезов хомутов и типа анкеровки. При выполнении расчета на огнестойкость для железобетонных стержней, необходимо задать степень огнестойкости, пожарные характеристики материала и те стороны сечений, которые подвержены огню.
В дополнительном модуле RF-CONCRETE Surfaces необходимо указать, например, защитный слой бетона, направление армирования, минимальную и максимальную арматуру, применяемую основную арматуру или рассчитанную продольную арматуру, как диаметр арматурных стержней.

Поверхности или стержни могут быть сведены в специальные "группы армирования", каждая из которых определяется различными расчетными параметрами. Таким образом, можно быстро выполнять альтернативные расчеты с использованием различных граничных условий или измененных сечений.

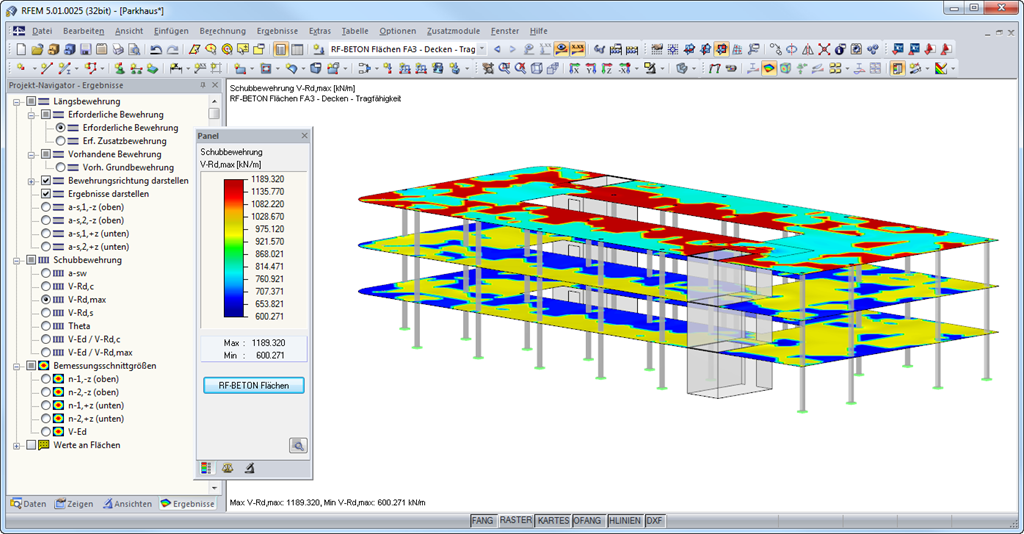

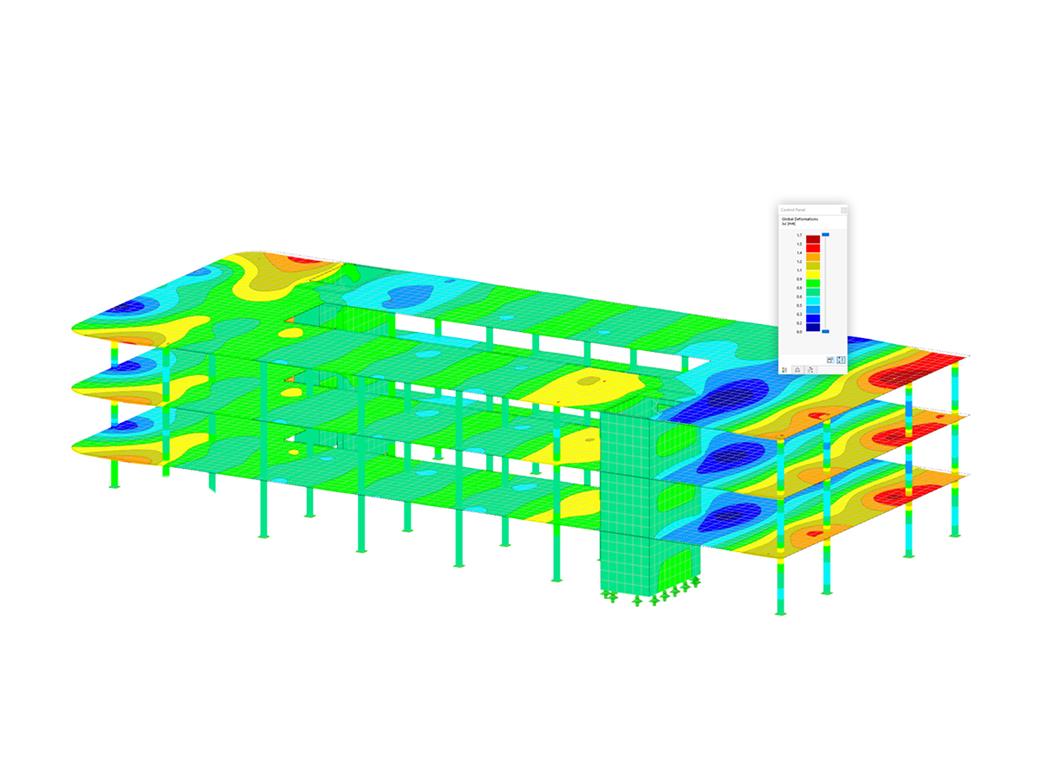

RF-BETON Flächen - Grafische Ergebnisausgabe am Gesamtmodell

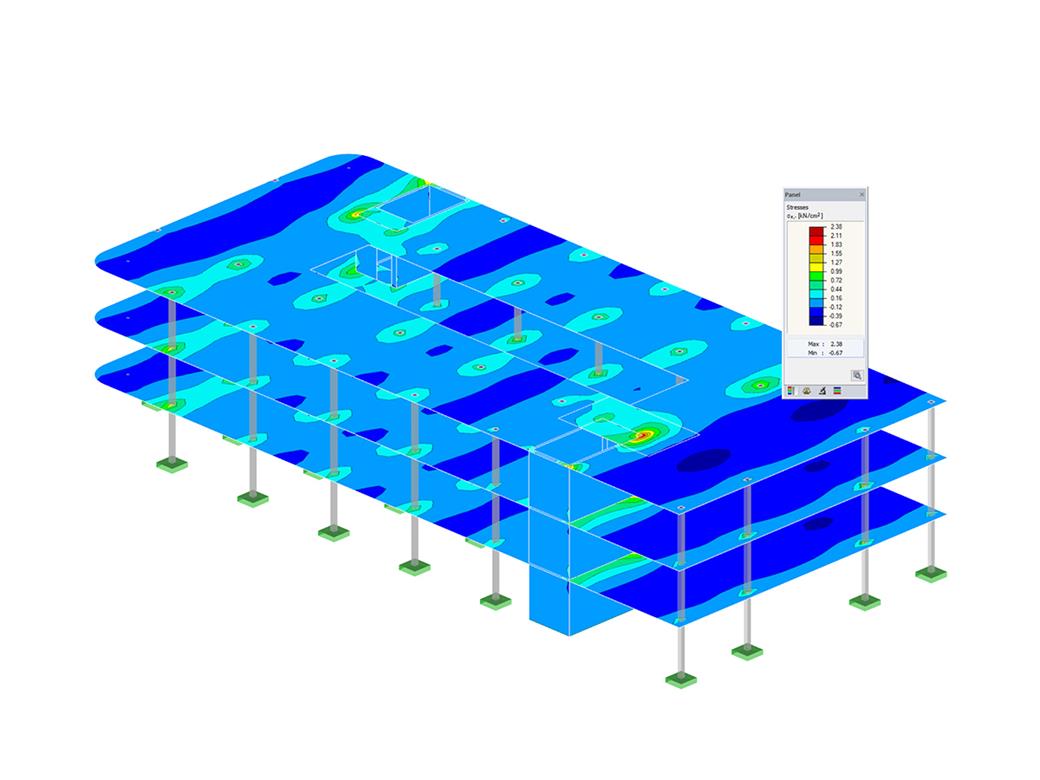

Несущая способность u. Пригодность к эксплуатации

RF-CONCRETE | Результаты

После выполнения расчета, изобразятся в модуле наглядные таблицы требуемой арматуры и результатов расчета предельного состояния по пригодности к эксплуатации. Хорошо понятным способом отобразятся и все промежуточные значения.

Результаты из модуля RF-CONCRETE Members отображаются на всех соответствующих стержнях в виде эпюр результатов. Подбор продольной и поперечной арматуры, включая эскизы, документируeтся в соответствии с текущей практикой. Армирование можно затем легко редактировать и настроить, например, требуемое количество стержней или анкеровку. Все изменения обновляются автоматически. Каждое бетонное сечение включительно его арматуры можно визуализировать в 3D рендеринге. Таким образом, программа предоставит пользователю оптимальную функцию документирования для создания арматурных чертежей, включая спецификацию стали.

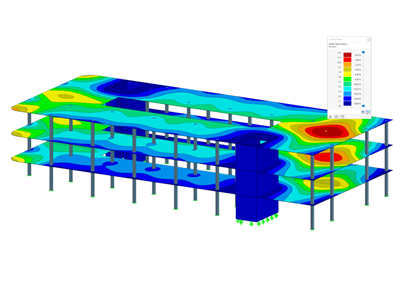

Результаты из RF-CONCRETE Surfaces могут быть отображены также графически в виде изолиний, изоповерхностей или числовых значений. Отображение продольной арматуры можно отсортировать по требуемой арматуре, требуемой дополнительной арматуре, подобранной главной или второстепенной арматуре, а также подобранной общей арматуре. Все изолинии продольной арматуры затем можно экспортировать в виде файла DXF для их последующего применения в программах CAD в качестве основы для арматурных чертежей.
