Módulo adicional para o RFEM 5
RF-CONCRETE

No módulo adicional RF-CONCRETE, são realizadas as verificações necessárias do estado limite último e do estado limite de utilização para barras e superfícies de betão armado. A verificação da resistência ao fogo para secções retangulares e circulares é opcionalmente possível.

O módulo adicional oferece opções de dimensionamento detalhadas, bem como uma saída gráfica de resultados integrada e uma saída de resultados numérica clara. As funções adicionais incluem as verificações da resistência ao fogo e a opção para otimizar as secções.

Dimensionamento de barras e superfícies de betão armado

Total de itens: 5

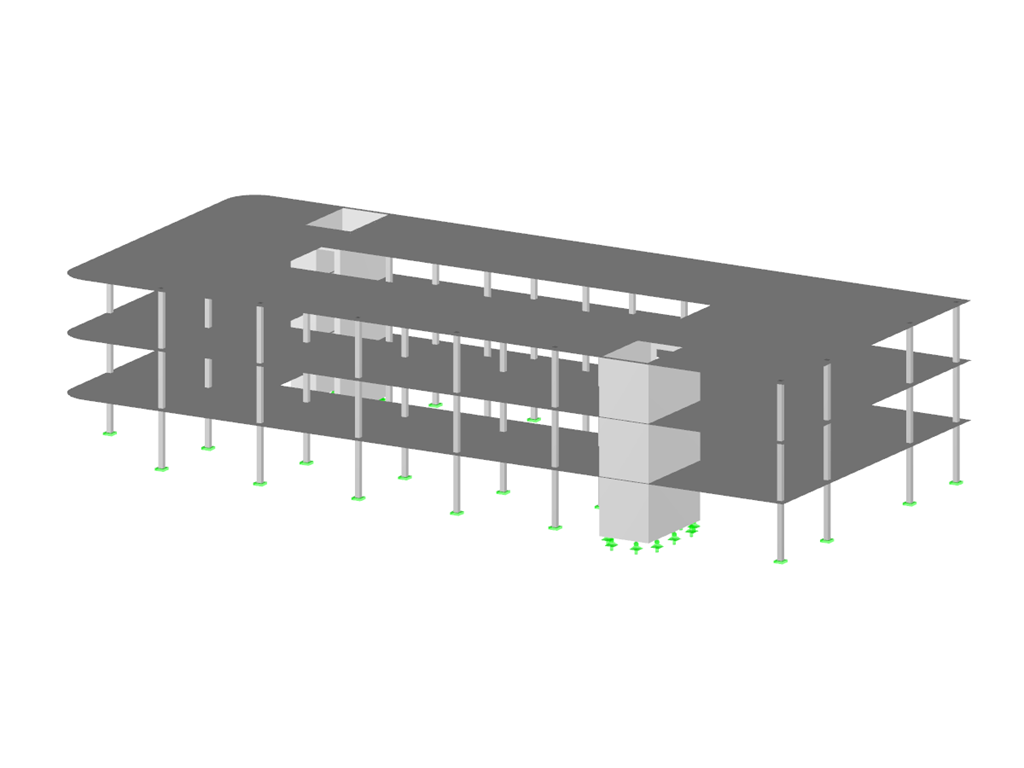

Dimensionamento de superfície no módulo RF-CONCRETE Surfaces (© Rohmer)

RF-CONCRETE | Funções

Importação automática dos esforços internos do RFEM
Verificações do estado limite último e do estado limite de utilização
Em combinação com a extensão de módulo EC2 for RFEM é possível realizar o dimensionamento das barras de betão armado de acordo com EN 1992-1-1:2004 (Eurocódigo 2), bem como os seguintes anexos nacionais listados:
- DIN EN 1992-1-1/NA/A1:2015-12 (Alemanha)
- ÖNORM B 1992-1-1:2018-01 (Áustria)
- NBN EN 1992-1-1 ANB:2010 (Bélgica)
- BDS EN 1992-1-1:2005/NA:2011 (Bulgária)
- EN 1992-1-1 DK NA:2013 (Dinamarca)
- NF EN 1992-1-1/NA:2016-03 (França)
- SFS EN 1992-1-1/NA:2007-10 (Finlândia)
- UNI EN 1992-1-1/NA:2007-07 (Itália)
- LVS EN 1992-1-1:2005/NA:2014 (Letónia)
- LST EN 1992-1-1:2005/NA:2011 (Lituânia)
- MS EN 1992-1-1:2010 (Malásia)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Países Baixos)
- NS EN 1992-1 -1:2004-NA:2008 (Noruega)
- PN EN 1992-1-1/NA:2010 (Polónia)
- NP EN 1992-1-1/NA:2010-02 (Portugal)
- SR EN 1992-1-1:2004/NA:2008 (Roménia)
- SS EN 1992-1-1/NA:2008 (Suécia)
- SS EN 1992-1-1/NA:2008-06 (Singapura)
- STN EN 1992-1-1/NA:2008-06 (Eslováquia)
- SIST EN 1992-1-1:2005/A101:2006 (Eslovénia)
- UNE EN 1992-1-1/NA:2013 (Espanha)
- CSN EN 1992-1-1/NA:2016-05 (República Checa)
- BS EN 1992-1-1:2004/NA:2005 (Reino Unido)
- TKP EN 1992-1-1:2009 (Bielorrússia)
- CYS EN 1992-1-1:2004/NA:2009 (Chipre)
Além dos anexos nacionais acima mencionados, também podem ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador.
Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo
Saída de resultados rápida e clara para uma vista geral imediata da distribuição das verificações após o dimensionamento
Saída de resultados gráfica integrada no RFEM/RSTAB, por exemplo, armadura necessária
Saída de resultados numéricos claramente organizados em tabelas e com a opção de serem representados graficamente na estrutura
Integração completa da saída de dados no relatório de impressão do RFEM

Funções do RF-CONCRETE Members

Determinação de armadura longitudinal, de corte e de torção
Representação de armadura mínima e de compressão
Determinação da profundidade do eixo neutro, extensão do betão e aço
Dimensionamento das secções das barras afetadas pela flexão em dois eixos
Dimensionamento de barras de secção variável
Determinação da deformação nas secções fendilhadas (estado II), por exemplo, de acordo com EN 1992-1-1, 7.4.3
Consideração de reforço de tração
Consideração de fluência e retração
Discriminação das razões pelas quais o dimensionamento falhou
Detalhes de dimensionamento para todas as posições de dimensionamento para um melhor rastreamento da determinação da armadura
Opções para otimizar as secções
Visualização da secção de betão com armadura em representação 3D
Saída completa da lista de aços
Dimensionamento da proteção contra o fogo de acordo com o método simplificado (método da área) em concordância com EN 1992-1-2 para secções circulares e retangulares
Extensão opcional do módulo adicional RF-CONCRETE Members através de um cálculo não linear dos pórticos para o estado limite último e para o estado limite de utilização. Com esta extensão é possível o dimensionamento de componentes estruturais com risco de instabilidade através de um cálculo não linear assim como realizar a análise de deformação não linear de pórticos 3D. Mais informação pode ser obtida na descrição do produto RF-CONCRETE NL.

Funções do RF-CONCRETE Surfaces

Definição livre das camadas de armadura (2 ou 3 camadas) no estado limite último
Devido à representação vetorial das forças internas nas direções principais das tensões, é possível ajustar a orientação da terceira camada de armadura em relação à forma ótima.
Variação do dimensionamento para evitar armadura de compressão ou de corte
Dimensionamento de superfícies como vigas-parede (teoria das membranas)
Opção para definir armaduras base para a camada de armadura superior e inferior
Definição da armadura existente para a verificação do estado limite de utilização
Saída de resultados em pontos de qualquer grelha selecionada
O módulo adicional RF-CONCRETE pode opcionalmente ser alargado através de uma análise de deformações não linear. O cálculo é realizado com RF-CONCRETE Deflect através de uma redução da resistência em conformidade com as normas, ou com RF-CONCRETE NL através de um cálculo geral não linear onde a redução da resistência é determinada num processo iterativo.
Dimensionamento com os momentos de cálculo nas extremidades do pilar
Discriminação das razões pelas quais o dimensionamento falhou
Detalhes de dimensionamento para todas as posições de dimensionamento para um melhor rastreamento da determinação da armadura
As isolinhas para a armadura longitudinal podem ser exportadas com um ficheiro DXF e reutilizadas nos programas CAD, onde são providenciadas as bases para os desenhos da armadura.

RF-CONCRETE | Entradas

Para facilitar a entrada de dados, as superfícies, barras, conjuntos de barras, materiais, espessura da superfície e as secções definidas no RFEM estão já predefinidas. Em muitos pontos do programa, pode ser utilizada a função [Selecionar] para a seleção gráfica dos elementos. Além disso, o utilizador tem acesso à biblioteca global de materiais e à biblioteca de secções. Os casos de carga, os grupos de carga e as combinações de carga podem ser combinados em diferentes casos de dimensionamento, dependendo dos objetivos. Finalmente, introduz todas as definições da armadura geométricas e específicas da norma para o dimensionamento do betão armado numa janela segmentada. A entrada de dados geométricos é diferente nos dois módulos RF-CONCRETE.

No módulo adicional RF-CONCRETE Members , por exemplo, isso inclui, por exemplo, especificações para a redução dos varões de armadura, número de camadas, capacidade de corte de estribos e tipo de ancoragem. Quando realiza a verificação da proteção contra o fogo para as barras de betão armado, tem de definir a classe de resistência ao fogo, as propriedades do material especificas do fogo, bem como os lados das secções expostos ao fogo.
No módulo adicional RF-CONCRETE Surfaces , é necessário especificar, por exemplo, o recobrimento de betão, a direção da armadura, a armadura mínima e máxima, a armadura básica a ser aplicada ou a armadura longitudinal existente, bem como como diâmetro do varão.

As superfícies ou as barras podem ser resumidas em "grupos de armaduras" especiais, cada um definido por diferentes parâmetros de dimensionamento. Desta forma, é possível, por exemplo, calcular dimensionamentos alternativos de forma rápida utilizando condições de fronteira ou secções alteradas.

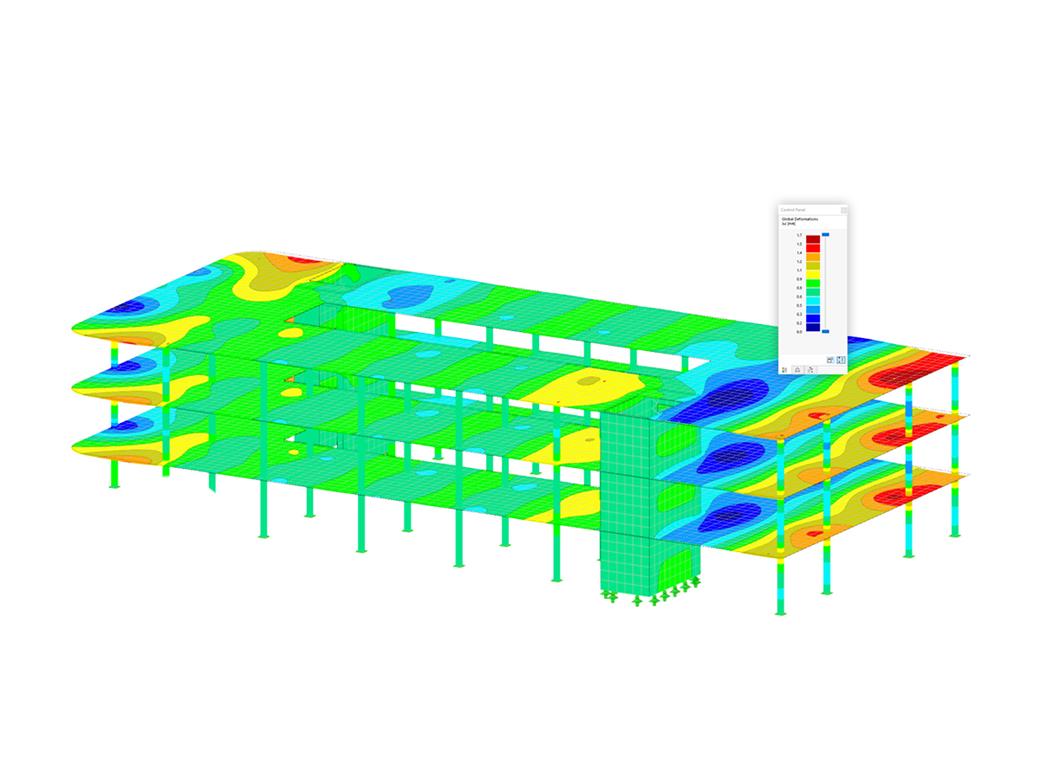

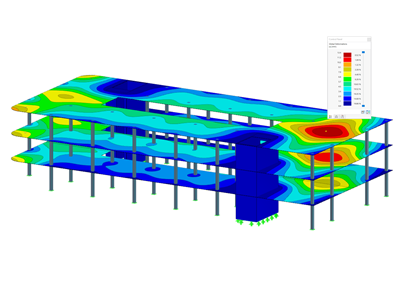

RF-CONCRETE Surfaces – Saída gráfica dos resultados para modelo estrutural completo

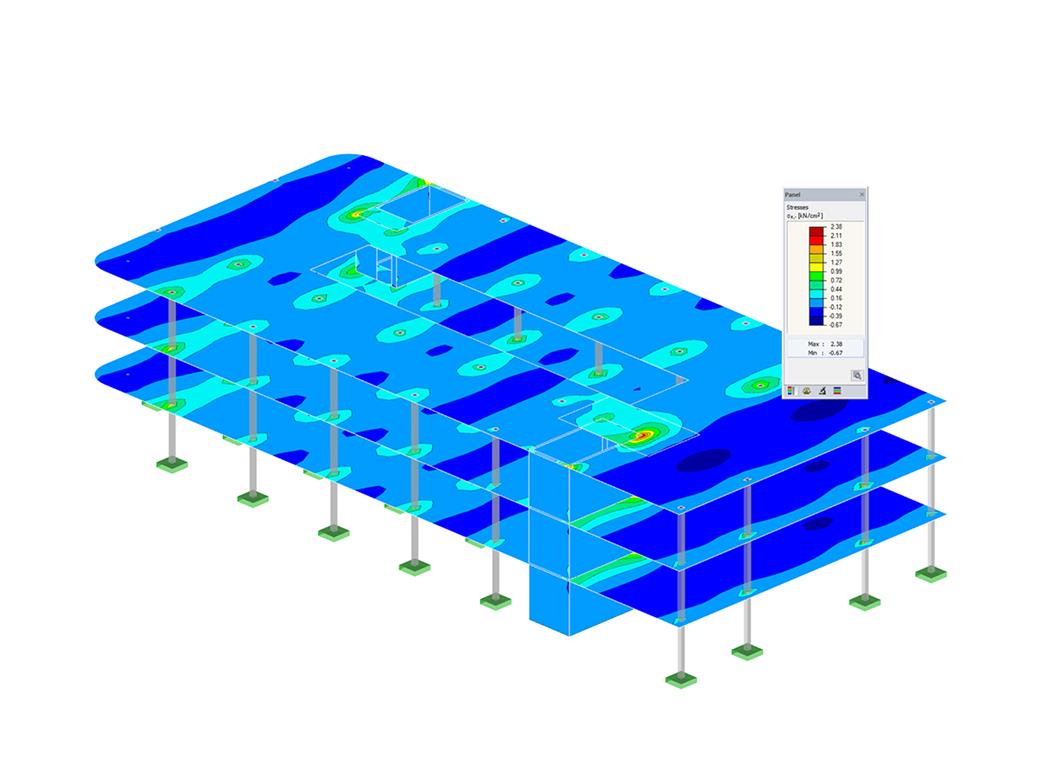

Capacidade portante e estado limite de utilização

RF-CONCRETE | Resultados

Posteriormente ao dimensionamento, o RF-CONCRETE regista a armadura necessária e os resultados da verificação ao estado limite de utilização em tabelas organizadas. Além disso, todos os valores intermédios são apresentados de forma clara.

Os resultados do RF-CONCRETE Members podem ser exibidos como diagramas de resultados sobre a respetiva barra. Os conceitos de armadura para a armadura longitudinal e transversal, incluindo os esboços, são documentados apropriadamente. É possível editar a armadura proposta e ajustar, por exemplo, o número de varões de armadura e a ancoragem. As alterações serão atualizadas de forma automática. A secção de betão com armadura pode ser representada e visualizada em 3D. Desta maneira, obtém-se uma possibilidade de documentação otimizada para a criação de planos de armadura inclusive listas de aços.

Os resultados do RF-CONCRETE Surfaces podem ser apresentados graficamente como isolinhas, isosuperfícies ou valores numéricos. Os resultados da janela para a armadura longitudinal podem ser classificados pela armadura necessária, armadura adicional necessária, armadura base existente ou armadura adicional existente, bem como pela armadura total existente. As isolinhas para a armadura longitudinal podem ser exportadas como um ficheiro DXF e reutilizadas nos programas CAD, onde formam a base para os desenhos da armadura.
