RFEM 5-Zusatzmodul
RF-BETON

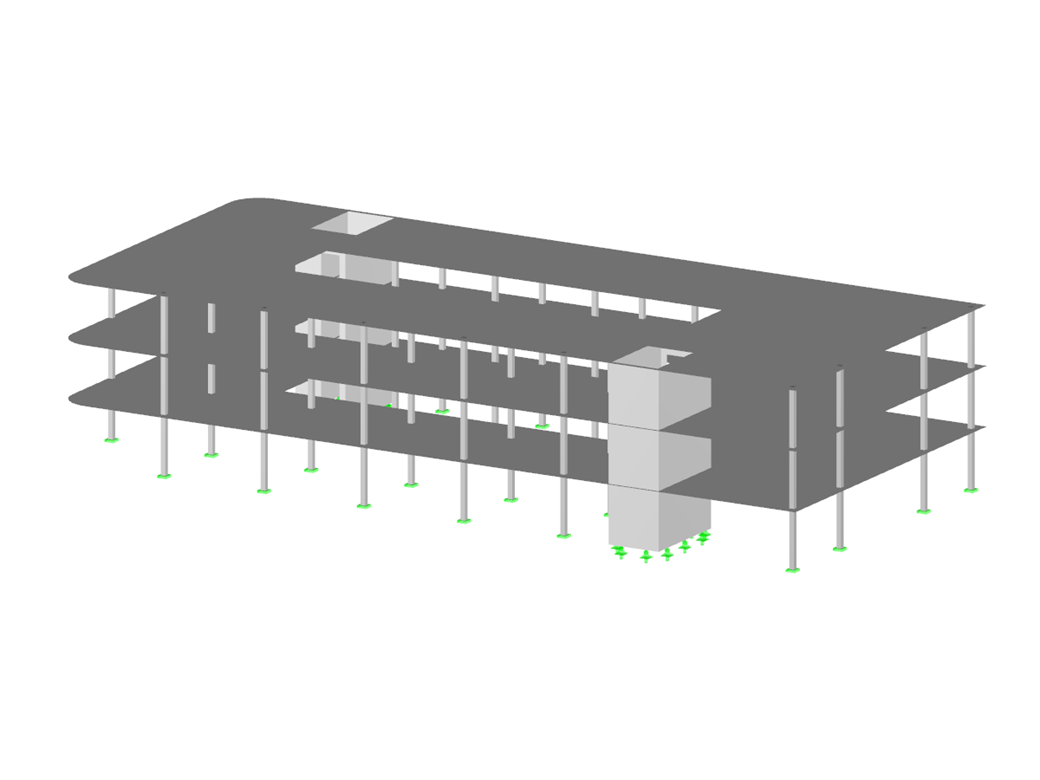

• Automatische Übernahme der Schnittgrößen aus RFEM

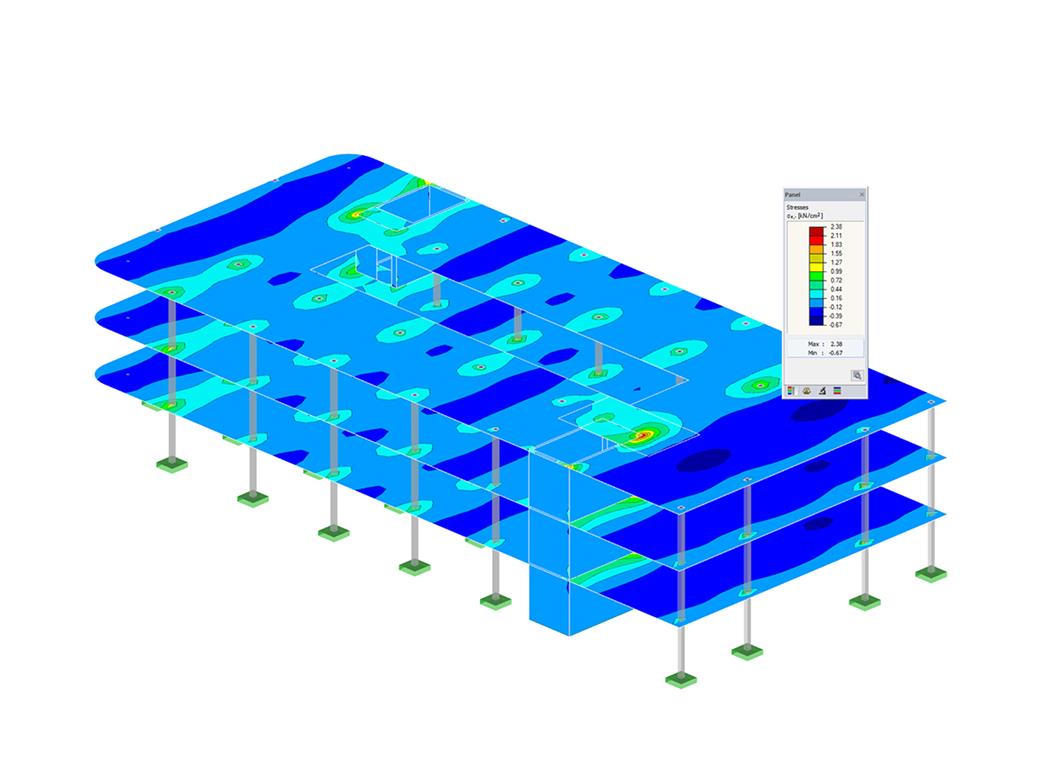

• Führen der Nachweise in den Grenzzuständen der Tragfähigkeit und der Gebrauchstauglichkeit

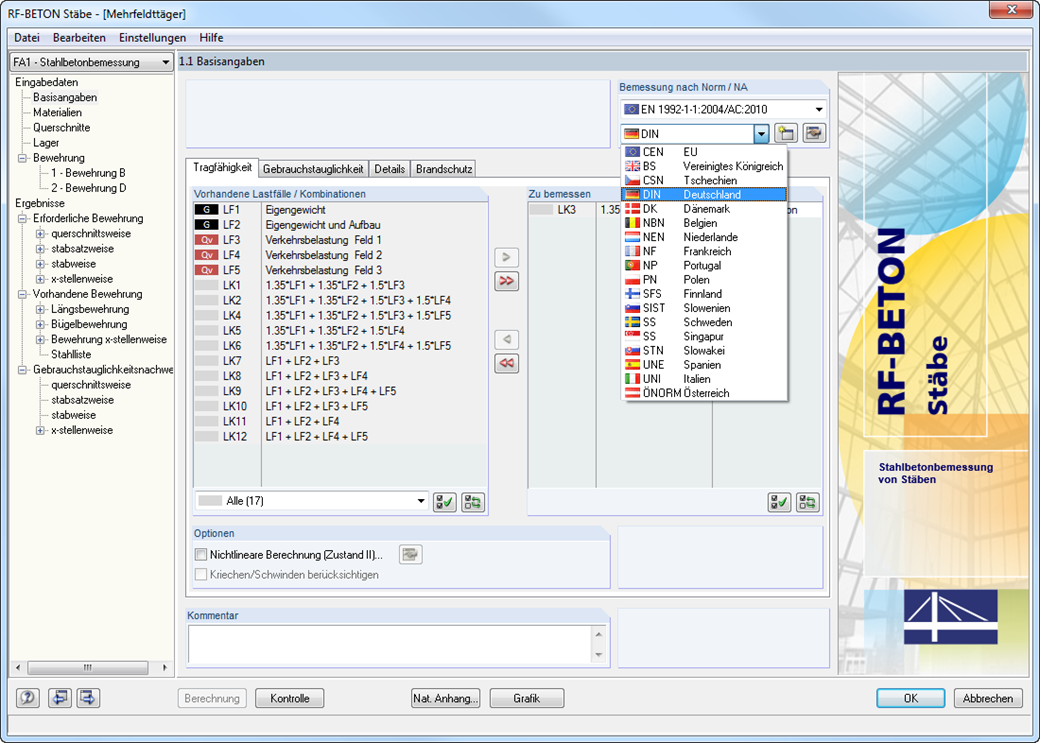

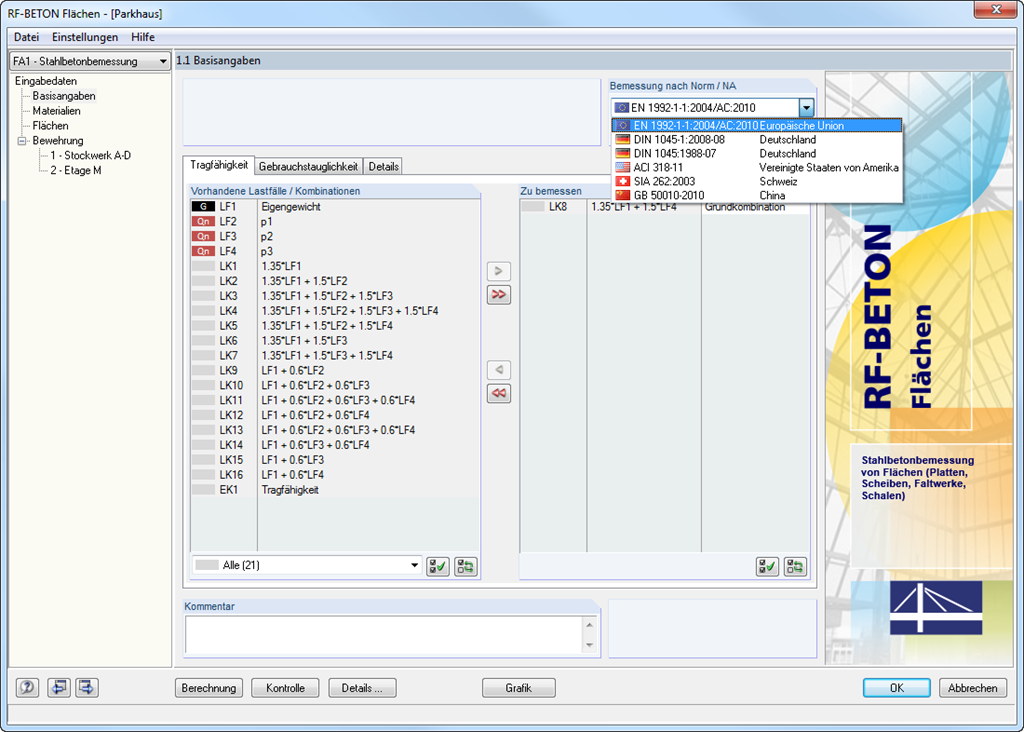

• In Verbindung mit der Erweiterung EC2 für RFEM kann die Stahlbetonbemessung gemäß EN 1992-1-1:2004 (Eurocode 2) sowie nachfolgend aufgeführter Nationaler Anhänge durchgeführt werden:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Deutschland)
  • ÖNORM B 1992-1-1:2018-01 (Österreich)
  • NBN EN 1992-1-1 ANB:2010 (Belgien)
  • BDS EN 1992-1-1:2005/NA:2011 (Bulgarien)
  • EN 1992-1-1 DK NA:2013 (Dänemark)
  • NF EN 1992-1-1/NA:2016-03 (Frankreich)
  • SFS EN 1992-1-1/NA:2007-10 (Finnland)
  • UNI EN 1992-1-1/NA:2007-07 (Italien)
  • LVS EN 1992-1-1:2005/NA:2014 (Lettland)
  • LST EN 1992-1-1:2005/NA:2011 (Litauen)
  • MS EN 1992-1-1:2010 (Malaysia)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Niederlande)
  • NS EN 1992-1 -1:2004-NA:2008 (Norwegen)
  • PN EN 1992-1-1/NA:2010 (Polen)
  • NP EN 1992-1-1/NA:2010-02 (Portugal)
  • SR EN 1992-1-1:2004/NA:2008 (Rumänien)
  • SS EN 1992-1-1/NA:2008 (Schweden)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Slowakei)
  • SIST EN 1992-1-1:2005/A101:2006 (Slowenien)
  • UNE EN 1992-1-1/NA:2013 (Spanien)
  • CSN EN 1992-1-1/NA:2016-05 (Tschechien)
  • BS EN 1992-1-1:2004/NA:2005 (Vereinigtes Königreich)
  • TKP EN 1992-1-1:2009 (Weißrussland)
  • CYS EN 1992-1-1:2004/NA:2009 (Zypern)
• Zusätzlich zu den oben aufgeführten Nationalen Anhängen (NA) können auch benutzerdefinierte NA mit eigenen Grenzwerten und Parametern definiert werden.

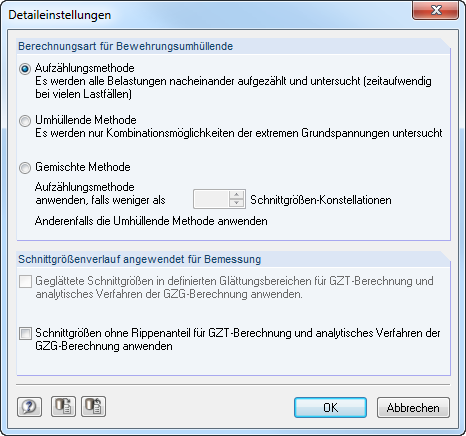

• Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
• Schnelle und übersichtliche Ergebnisausgabe für einen sofortigen Überblick über den Verlauf der Nachweise nach der Bemessung
• In RFEM integrierte grafische Ausgabe der Ergebnisse, z. B. erforderliche Bewehrung
• Übersichtliche numerische Ergebnisausgabe in Masken und die Möglichkeit diese grafisch in der Struktur darzustellen
• Vollständige Integration der Ausgabe in das RFEM-Ausdruckprotokoll

• Frei ansetzbare Zwei- oder Dreibahnenbewehrung im Grenzzustand der Tragfähigkeit
• Durch vektorielle Darstellung der Hauptspannungsrichtungen der Schnittgrößen besteht die Möglichkeit, die Ausrichtung der dritten Bewehrungsbahn optimal an die Beanspruchung anzupassen
• Bemessungsvarianten zur Vermeidung von Biegedruckbewehrung oder von Schubbewehrung
• Bemessung von Flächen als wandartige Träger (Scheibentheorie)
• Möglichkeit zur Definition von Grundbewehrungen für obere und untere Bewehrungslage
• Definition der vorhandenen Bewehrung für den Nachweis der Gebrauchstauglichkeit
• Ergebnisausgabe in Punkten eines beliebig wählbaren Rasters
• Optionale Erweiterung des Moduls mit einer nichtlinearen Verformungsberechnung. Diese ist zum einen durch eine normenkonforme Abminderung der Steifigkeit durch die Modulerweiterung RF-BETON Deflect oder durch eine allgemeine nichtlineare Berechnung, in dem die Steifigkeitsreduzierung durch einen iterativen Prozess ermittelt wird, mit RF-BETON NL möglich.
• Bemessung mit Stützen-Anschnittmomenten
• Präzise Aufschlüsselung von Unbemessbarkeitsursachen
• Bemessungsdetails für alle Nachweisstellen zur klaren Nachvollziehbarkeit der Bewehrungsermittlung
• Die Isolinien für die Längsbewehrung lassen sich als DXF-Datei exportieren und in CAD-Anwendungen als Grundlage für Bewehrungspläne verwenden

Nach der Bemessung wird die erforderliche Bewehrung und die Ergebnisse des Gebrauchstauglichkeitsnachweises in übersichtlichen Ausgabetabellen aufgelistet. Sämtliche Zwischenwerte sind nachvollziehbar mit angegeben.

Die Ergebnisse von RF-BETON Stäbe können als Ergebnisverläufe amjeweiligen Stab angezeigt werden. Die Bewehrungsvorschläge für Längs-und Bügelbewehrung werden mitsamt Skizze praxisgerecht dokumentiert. Dabei ist es möglich, die vorgeschlagene Bewehrung zu editieren und z. B. die Anzahl der Stäbe und die Verankerung anzupassen. Die Änderungen werden automatisch aktualisiert. Der Betonquerschnitt mit Bewehrunglässt sich anschaulich im 3D-Rendering visualisieren. Man erhält aufdiese Weise eine optimale Dokumentationsmöglichkeit für die Erstellungvon Bewehrungsplänen einschließlich Stahlliste.

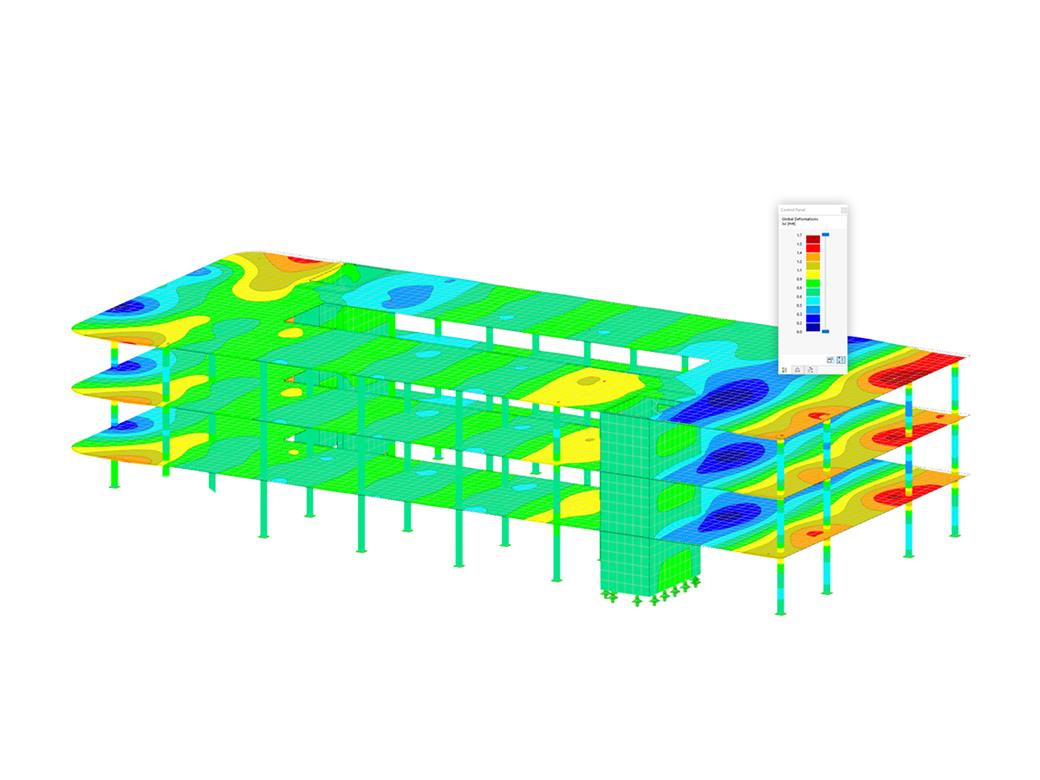

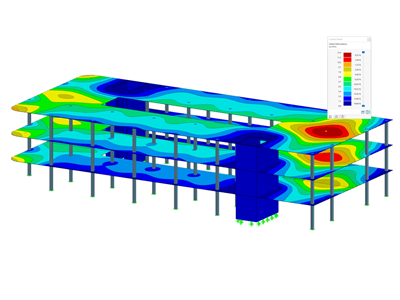

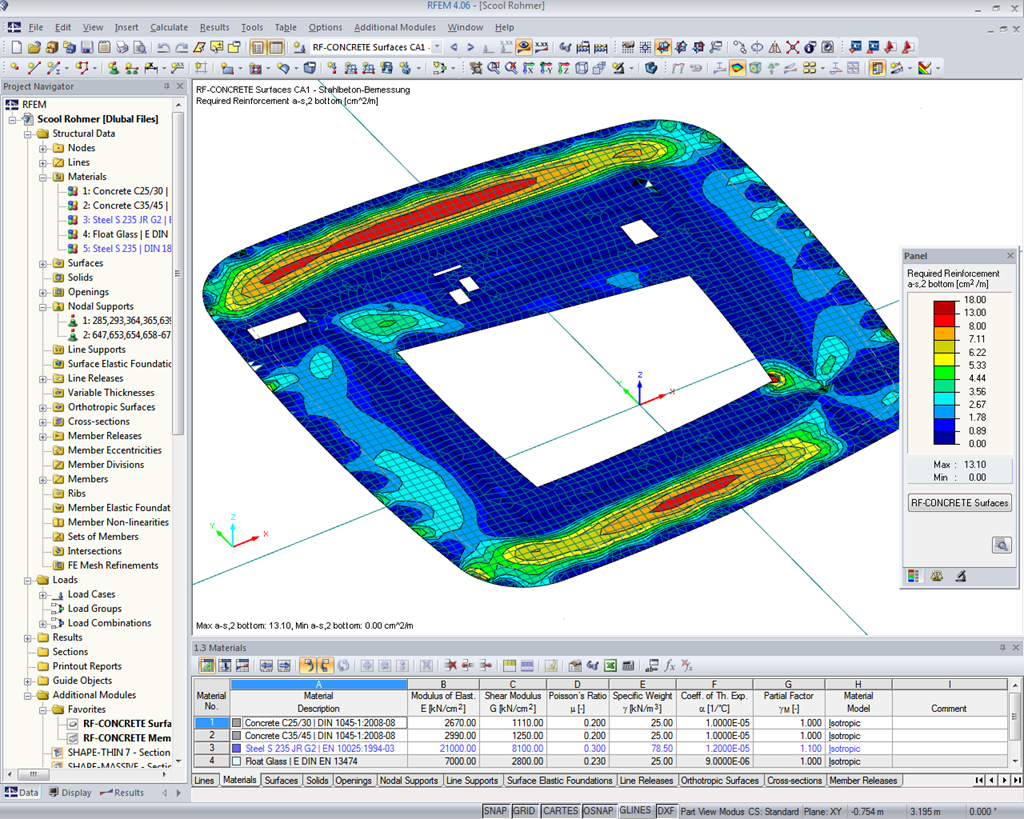

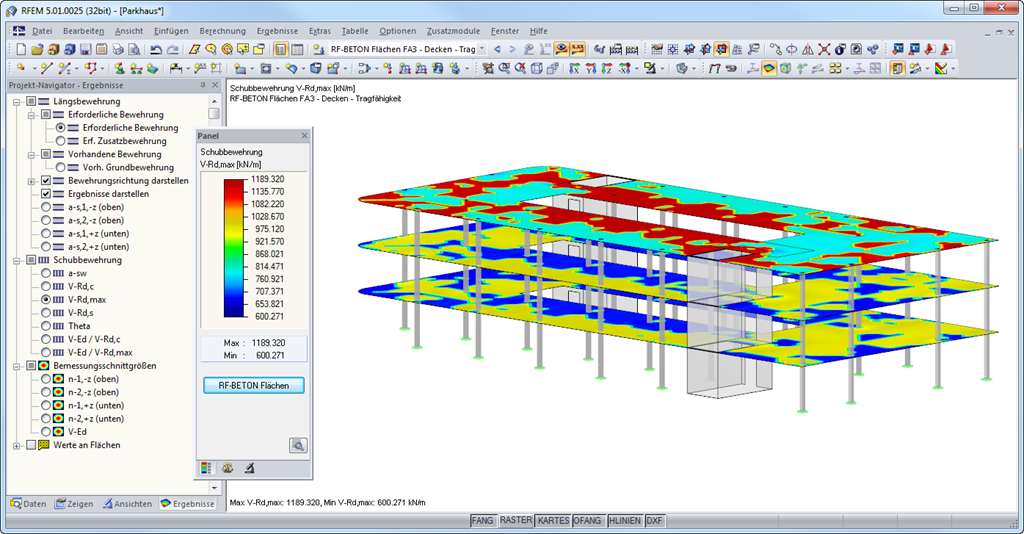

Die Ergebnisse von RF-BETON Flächen können als Isolinien, Isoflächen oder Zahlenwerte grafisch ausgegeben werden. Die Anzeige der Längsbewehrung kann dabei gegliedert nach erforderlicher Bewehrung, erforderlicher Zusatzbewehrung, vorhandener Grundbewehrung bzw. Zusatzbewehrung und vorhandener Gesamtbewehrung erfolgen. Die Isolinien für die Längsbewehrung lassen sich als DXF-Datei exportieren und in CAD-Anwendungen als Grundlage für Bewehrungspläne verwenden.
