Характеристики
Расчёт алюминиевых конструкций | Подробная документация по выполненным расчётным проверкам
Вам это явно нравится? Мы тоже! По этой причине все проверки на соответствие норме проектирования отображаются наглядно. Вы определяете критерий использования для каждой проверки проекта. Детали проекта, в которых входные значения, промежуточные результаты и конечные результаты расположены в структурированном виде, доступны для каждой проверки проекта. Вы найдете процесс расчета со всеми формулами, стандартными источниками и результатами в информационном окне, где подробно отображаются детали расчета.
Расчёт алюминиевых конструкций | Фильтр результатов по предельному состоянию
Проверки можно найти в дополнительном модуле алюминиевых конструкций в виде понятных таблиц. Вы также можете графически отобразить изменение расчетных соотношений. Широкие возможности фильтра доступны как в таблице, так и в графическом выводе. Таким образом, вы можете настроить отображение в программе требуемых расчётов по предельным состояниям или типам.
Расчёт алюминиевых конструкций | Ручная регулировка опорной длины и сегментация по направлению
При расчете предела прогиба необходимо учитывать определенные контрольные длины. Вы можете определить эти справочные длины и проверяемые сегменты независимо друг от друга в зависимости от направления. Для этого задайте расчетные опоры в промежуточных узлах стержня и присвойте им соответствующее направление для расчета деформации. Это создает сегменты, в которых можно учесть вираж для каждого направления и сегмента.
Расчёт алюминиевых конструкций | Расчетные проверки для общих сечений RSECTION
Аддон Aluminium Design предоставляет вам дополнительные возможности. Здесь вы также можете рассчитать общие сечения, которые не определены заранее в библиотеке сечений. Например, создайте сечение в программе {%/ru/produkty/programmy-secheniy/rsection RSECTION]] , а затем импортируйте его в RFEM/RSTAB. В зависимости от используемого стандарта проектирования можно выбирать из различных форматов. Сюда входит, например, расчет эквивалентных напряжений.
Существует ли лицензия для программ {%ref#/ru/produkty/programmy-secheniy/rsection RSECTION]] и {%ref#/ru/produkty/programmy-secheniy- programmy/effective-sections Effective Sections]] , вы также можете выполнить расчетные проверки с учетом характеристик эффективных сечений по EN 1999‑1‑1.

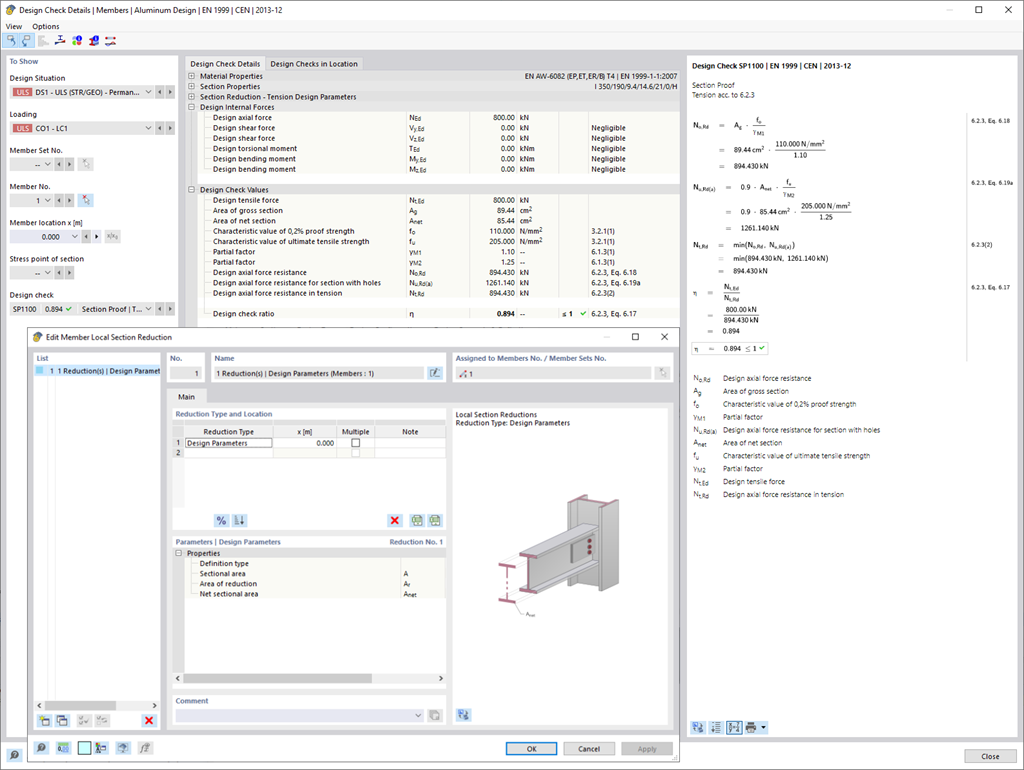

Расчёт алюминиевых конструкций | Расчет на растяжение с учетом уменьшенной площади поперечного сечения (например, ослабления отверстия)
Вы точно знаете, что при соединении растянутых элементов с помощью винтовых соединений необходимо учитывать ослабление сечения из-за отверстий под винты. В программах расчета конструкций также есть решение для этого. В аддоне «Расчёт алюминия» можно ввести местное уменьшение сечения стержня. Введите уменьшение сечения как абсолютное значение или процент от общей площади.

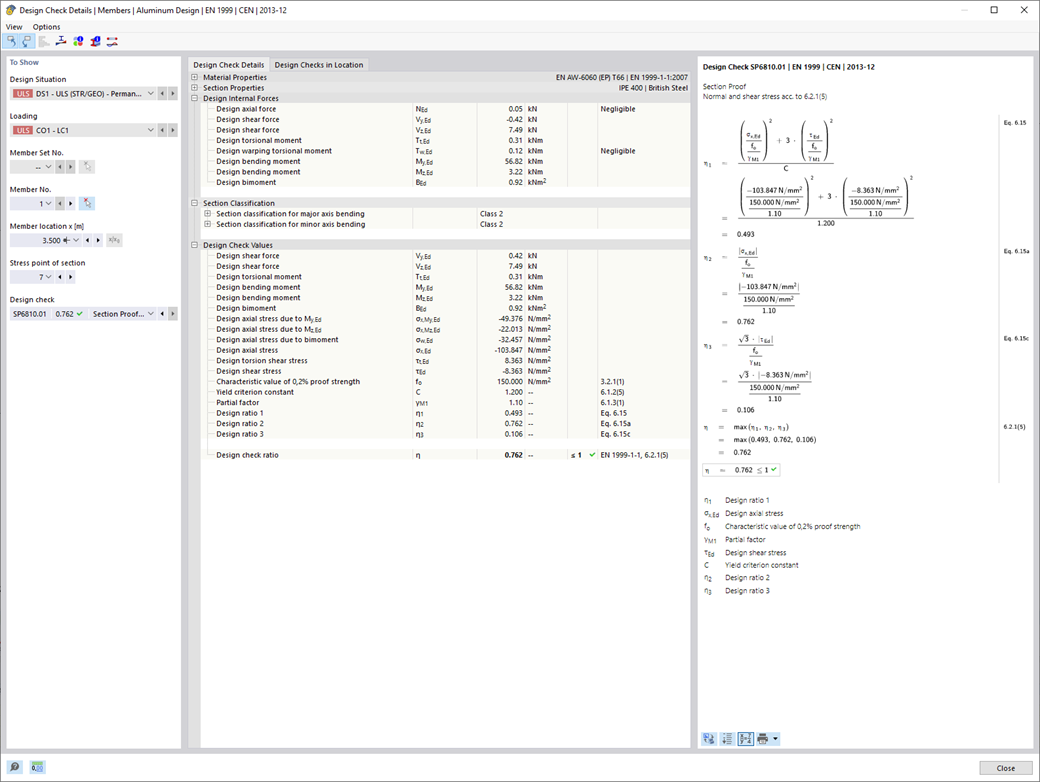

Расчёт алюминиевых конструкций | Учёт внутренних сил из расчёта с депланацией при кручении (7 степеней свободы)
Депланация при кручении (7СтСв)]] Аддон позволяет рассчитывать стержневые конструкции в программе RFEM и RSTAB с учетом депланации сечения. Все внутренние силы (N, Vu, Vv, Mt, pri, Mt, sec, Mu, Mv, Mω), которые вы определили таким образом, можно учесть при расчете эквивалентных напряжений алюминиевой конструкции. Примечания: Эта функция пока недоступна для стандартов проектирования ADM 2020.

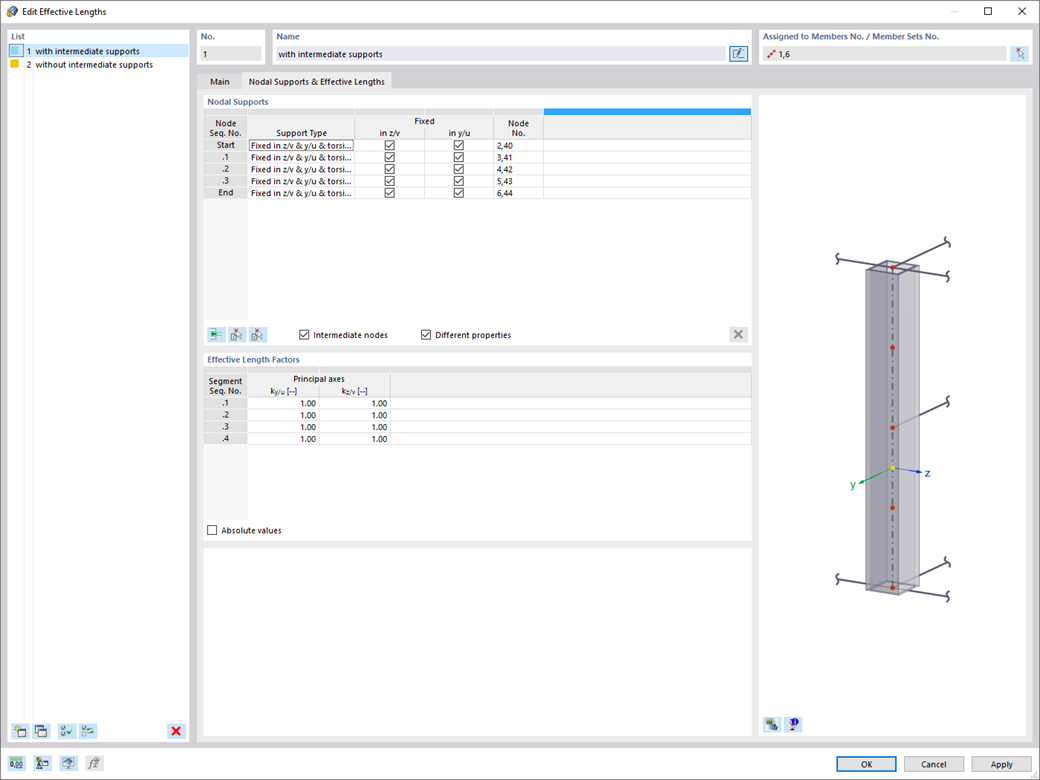

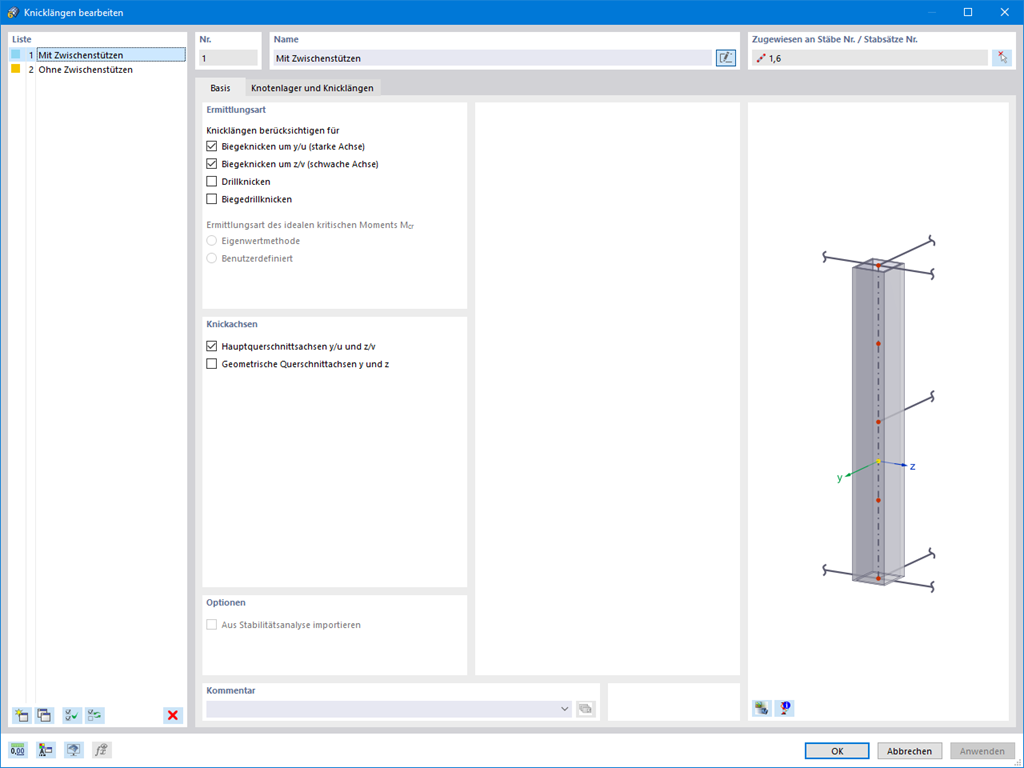

Расчёт алюминиевых конструкций | Узловые опоры и эффективная длина для расчета устойчивости
Убедитесь, что определение расчетных длин в дополнительном модуле из алюминия является необходимым условием для расчета устойчивости. Для этого задайте узловые опоры и коэффициенты полезной длины в диалоговом окне ввода. Вы хотите четко задокументировать узловые опоры и результирующие сегменты с соответствующим коэффициентом полезной длины? Для проверки входных данных лучше всего использовать графический дисплей в рабочем окне RFEM/RSTAB. Это означает, что вы можете в любой момент разобраться в конструкции без особых усилий.

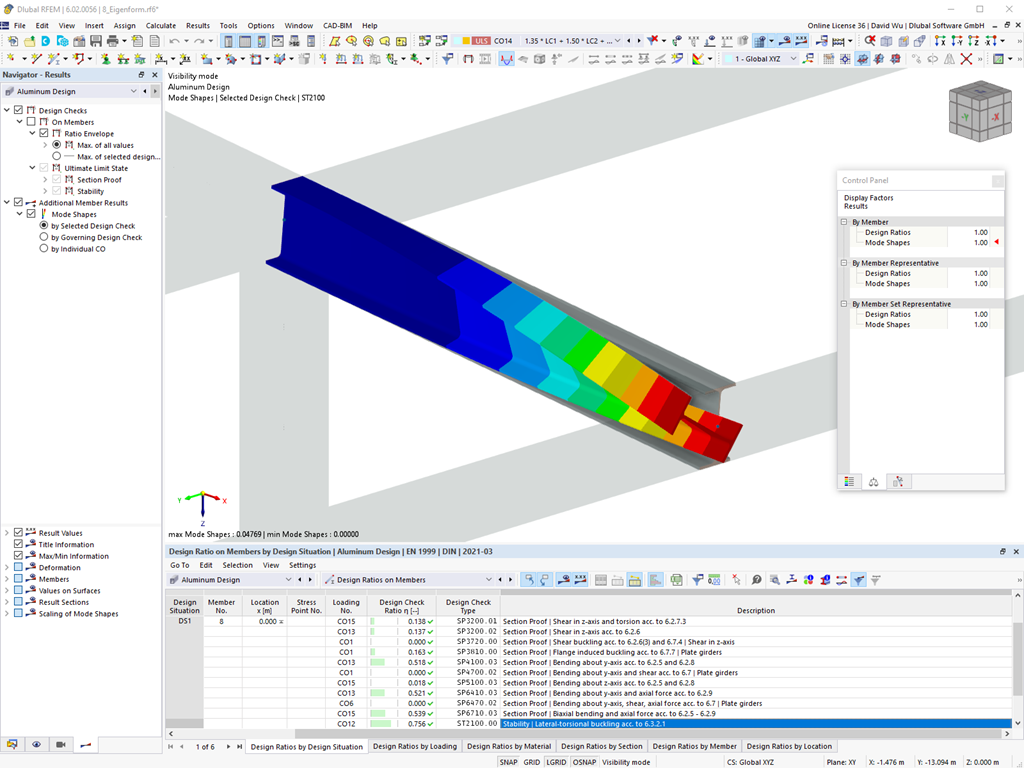

Расчёт алюминиевых конструкций | Графическое изображение формы колебаний для расчёта потери устойчивости пплоской формы изгиба
Использовали ли вы дополнительный внутренний решатель собственных чисел для определения коэффициента критической нагрузки в рамках расчета на устойчивость? В этом случае вы можете отобразить форму управляющих колебаний проектируемого объекта.
